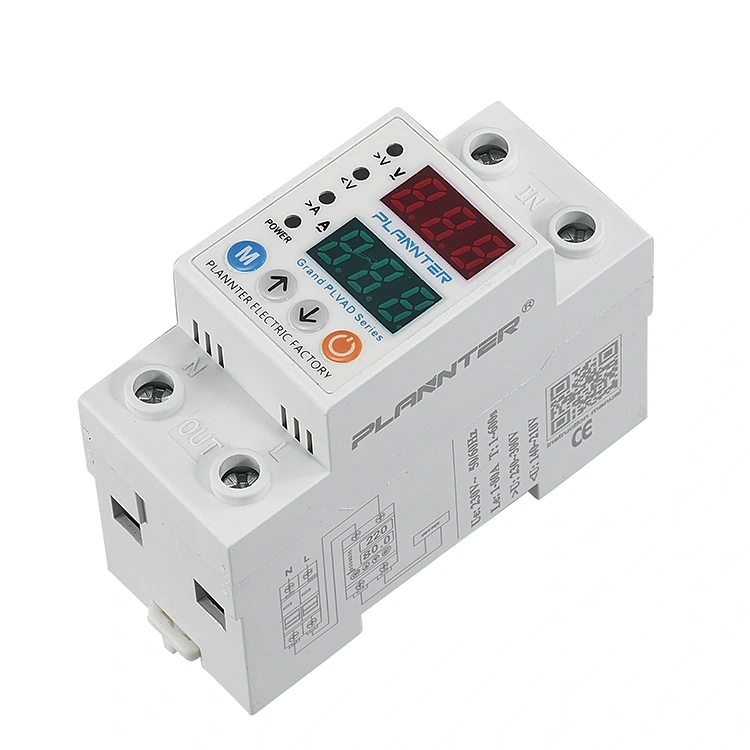

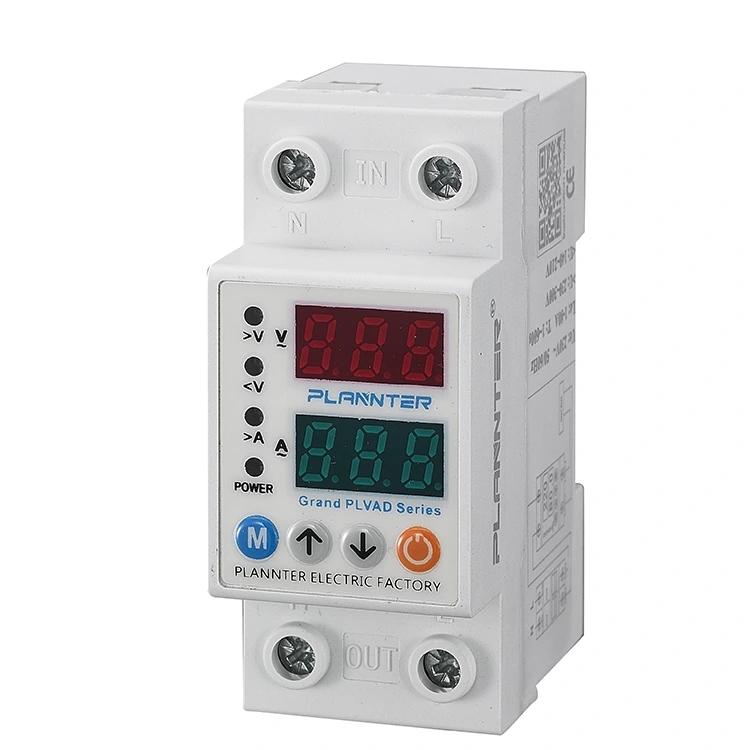

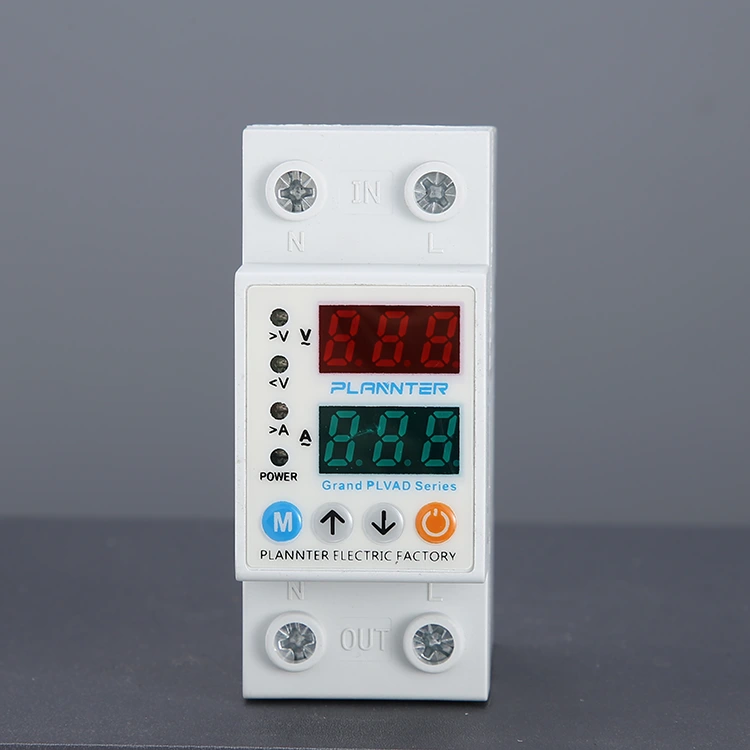

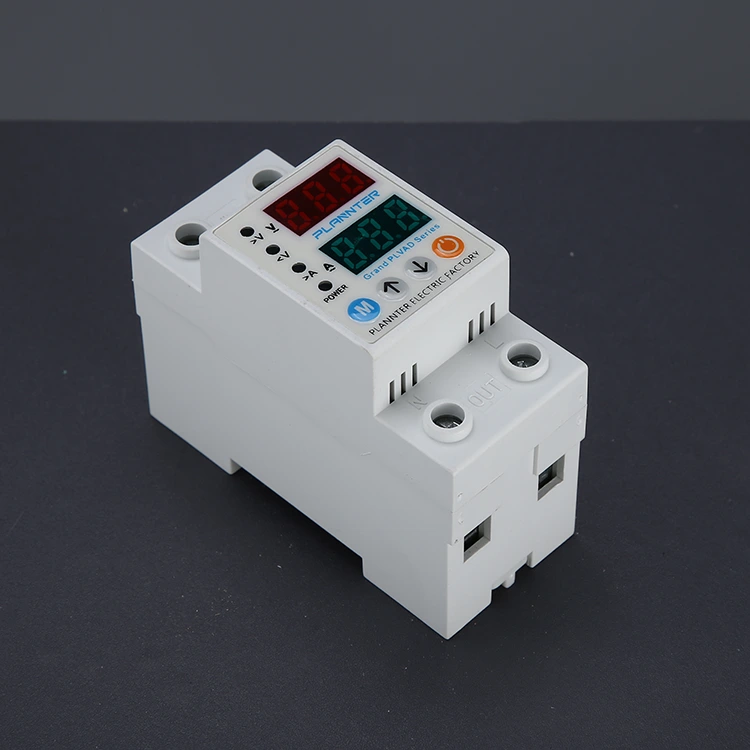

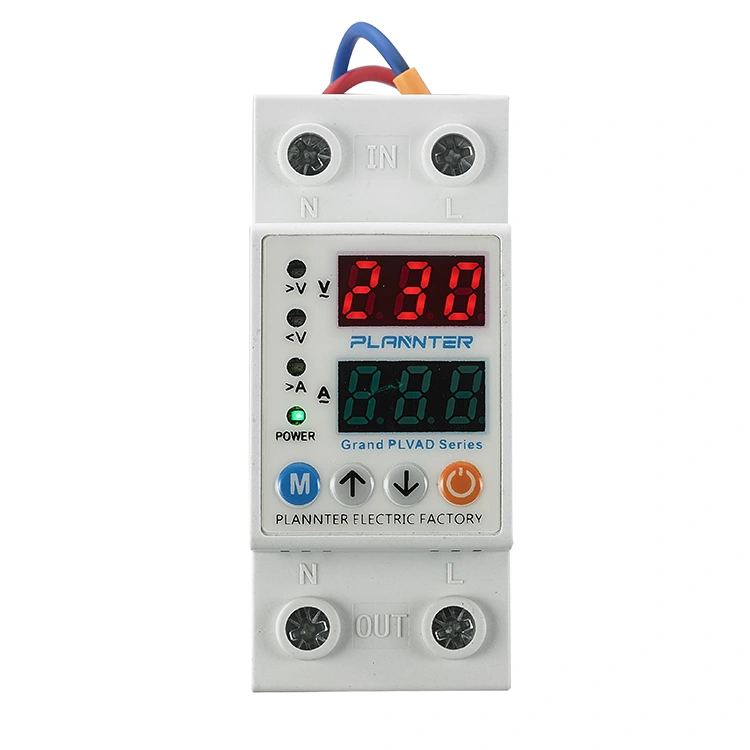

듀얼 디스플레이 전압 보호기

조정 가능한 전압은 태양광 설비와 같은 다양한 시스템의 과전압, 부족 전압, 과전류 및 부족 전류로부터 전기 시스템을 보호하여 장비 손상을 방지합니다. 산업, 상업 및 주거용 애플리케이션을 위한 실시간 모니터링 및 보호 시스템을 제공합니다. 이 PUGAO(Plannter Electric) 듀얼 디스플레이 전압 보호기는 입력 전압과 부하 전류를 한 눈에 볼 수 있는 듀얼 LED 스크린을 갖추고 있습니다. DIN 레일 장착으로 공간을 절약하고 설정/위/아래/수동 켜기/끄기 버튼을 사용하여 쉽게 설정할 수 있습니다.

특징

규제된 전압/전류 보호: 맞춤형 과전압을 설정할 수 있습니다. >230V 및 최대 63A 임계값의 과전류로 전력 변동으로 인한 손상으로부터 전기 시스템을 모니터링하고 보호합니다.

실시간 듀얼 디스플레이 화면: 이 듀얼 디스플레이 전압 보호기는 전압 220V/230V와 전류 값을 모두 모니터링하는 디지털 LED 화면이 특징입니다.

다중 표시 경보: 빨간색 및 녹색 LED는 전원 상태, 과전압/과전류 및 저전압/저전류 상태를 명확하게 표시하여 산업용, 상업용 및 주거용 애플리케이션에 대한 실시간 모니터링과 안정적인 시스템 보호 기능을 제공합니다.

듀얼 디스플레이 전압 보호기의 기능은 무엇입니까?

회로 차단기는 주로 전압 수준에 관계없이 단락 및 과부하에 대한 보호 기능을 제공하지만 특정 전압 관련 문제를 해결하기 위해 특수 장비가 필요한 경우 PUGAO의 듀얼 디스플레이 전압 보호기가 이상적인 선택입니다.

1. 과전압 보호

예를 들어 중성선이 끊어져 전압이 380V로 치솟는 경우와 같이 전압이 갑자기 급증하는 경우, 장치는 전압이 미리 설정된 임계값을 초과하는 순간 전원 공급 장치를 즉시 차단하여 전기 제품이 손상되거나 소손되는 것을 방지합니다.

2. 저전압 보호

전력 사용량이 가장 많은 기간에 170V 이하로 떨어지는 등 전압이 너무 낮아지면 장치는 자동으로 전원을 차단합니다. 이는 모터 구동 기기가 불충분한 전압 하에서 작동하여 과열되거나 소손되는 것을 방지합니다.

3. 과전류 보호

PUGAO의 제품은 통합된 전류 모니터링 기능을 갖춘 고급 제품이며 신뢰성이 높습니다. 전류가 미리 설정된 임계값을 초과하면 장치가 보호 기능을 제공하기 위해 작동됩니다.

4. 자동 복구

전압이 정상 수준으로 돌아오면 전압 보호기가 잠시 지연된 후 자동으로 전원을 복원하므로 수동 개입이 필요하지 않습니다.

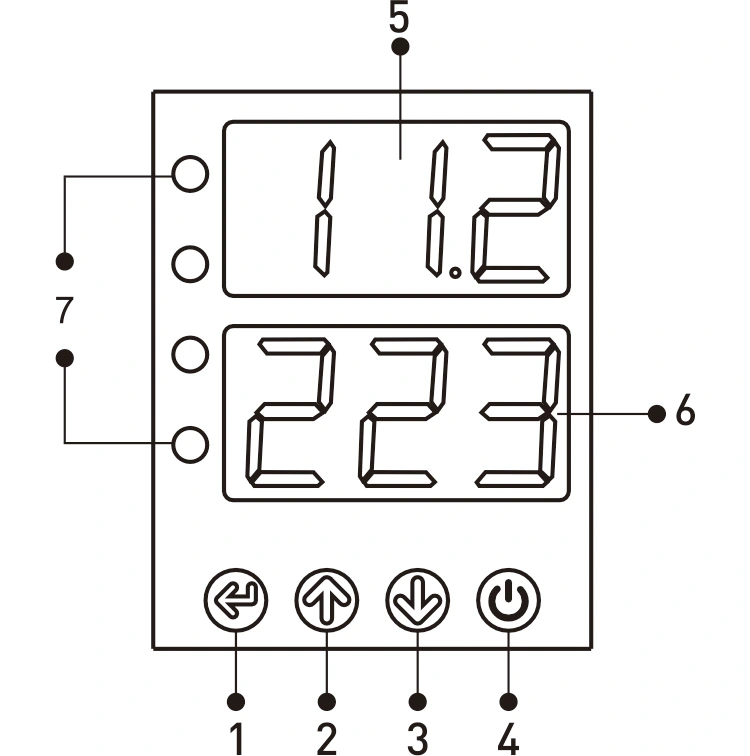

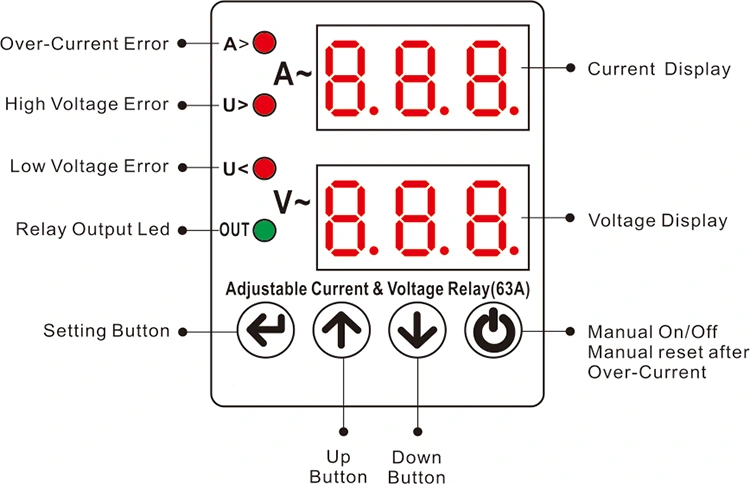

디스플레이 및 버튼

1 - 설정 버튼: 설정에서 과전류값, 고/저전압 설정값, 에러 등을 설정하거나 변경합니다.

2 - 위로 버튼: 원하는 값을 증가시킵니다.

3 - 아래쪽 버튼: 원하는 값을 감소시킵니다.

4 - 수동 켜기/끄기 버튼: 장치 출력을 끄는 데 사용됩니다. 이 상태에서는 화면에 "꺼짐"이 표시되고 장치가 자체적으로 재설정되지 않습니다. 장치에 결함이 없는 경우 이 버튼을 다시 누르면 장치가 켜지고 다시 사용됩니다.

5 - 현재 디스플레이

첫 번째 디스플레이 그룹: 정상 작동 중에는 입력 전압이 여기에 표시됩니다. 결함이 없는 조건에서는 화면이 항상 켜져 있습니다. 고전압 또는 저전압으로 인해 오류가 발생하는 동안 디스플레이가 깜박입니다. 프로그래밍하는 동안 디스플레이에는 과전류, 고전압/저전압, 오류 대기, 재설정 대기 설정값과 같은 관련 프로그램의 값이 표시됩니다.

6 - 전압 디스플레이

두 번째 표시 그룹: 정상 작동 중에는 현재 값을 표시합니다. 오류가 없는 상태에서는 화면이 계속 켜져 있습니다. 과전류 오류가 발생하면 화면이 깜박입니다. 프로그래밍하는 동안 해당 프로그램 값이 표시됩니다.

7 - LED:

A>: 과전류 이상시 켜집니다.

V>: 고전압 오류 시 켜집니다.

V<: 저전압 오류 시 켜집니다.

OUT: 장치가 출력 중일 때 켜집니다.

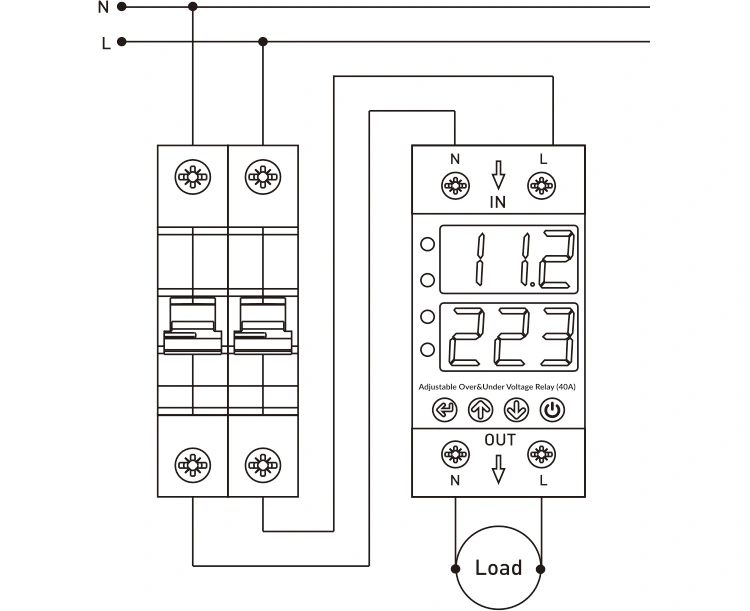

연결 다이어그램

전원 공급 장치의 중성선 및 위상 전선은 장치의 "입력" 섹션에 있는 "N" 및 "L" 단자에 연결되어야 합니다.

과전압 및 저전압 보호가 필요한 장치의 경우 중성선과 위상 전선을 장치의 "출력" 섹션에 있는 "N" 및 "L" 단자에서 연결해야 합니다.

응용 시나리오

FAQ

Q: 전압 트립 한계를 직접 수동으로 조정할 수 있습니까?

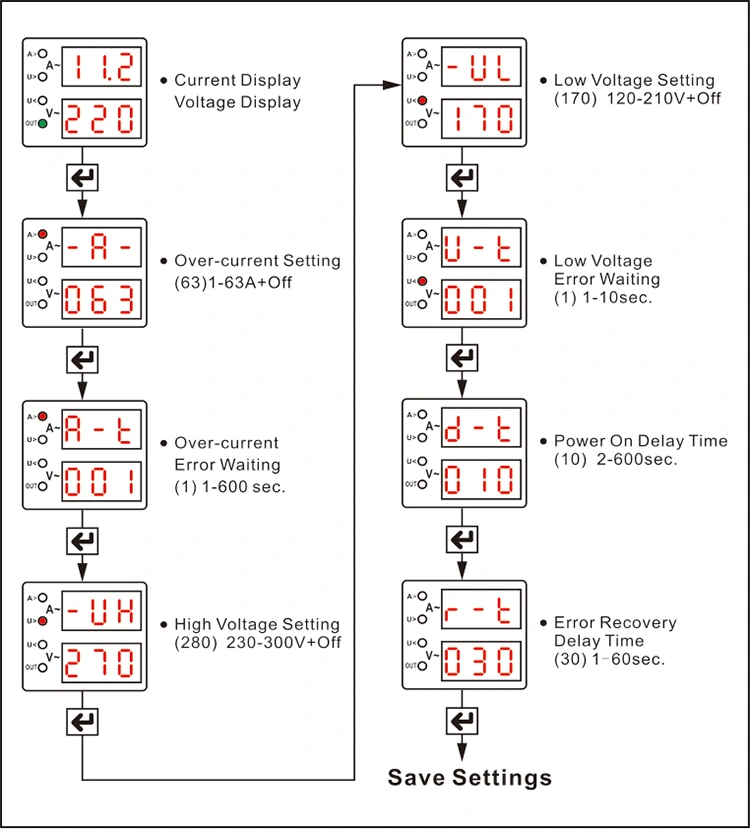

답: 그렇습니다. 이는 PUGAO 제품의 핵심 장점 중 하나입니다. 제어판의 조정 버튼을 사용하여 다음 매개변수를 수동으로 조정할 수 있습니다.

과전압 보호 임계값

저전압 보호 임계값

과전류 보호 임계값

회복 지연 시간

구체적인 구성 단계는 제품에 포함된 사용 설명서를 참조하세요.

Q: 전원 공급 장치를 연결한 후 바로 화면이 켜지는데 부하에 전원이 바로 전달되지 않는 이유는 무엇입니까?

A: 숫자가 깜박이거나 카운트다운이 진행 중인지 화면을 확인하세요. 이는 보호기의 지연된 시작 기능이 활성화되었음을 나타냅니다.

목적: 전력망 유지 관리 또는 복구 직후 발생할 수 있는 갑작스러운 전류 서지로 인해 전기 제품이 손상되는 것을 방지합니다.

권장사항: 연결 즉시 전원 공급을 원할 경우 복구 지연 시간을 최소값으로 설정할 수 있습니다. 단, 기기의 안전을 위해 일정 지연시간을 유지하는 것을 권장합니다.
