40A 63A 오버 및 언더 프로텍터

푸가오 40A 63A 오버 및 언더 프로텍터전압 불안정으로부터 회로 및 연결된 기기를 보호하도록 설계된 특수 전기 안전 장치입니다. 표준 220VAC/230VAC 시스템(50/60Hz) 등급의 이 레일 장착형 장치는 라인 전압을 지속적으로 모니터링합니다.

전압 수준이 안전 임계값을 초과하거나(과전압) 너무 낮게 떨어지면(저전압) 자동으로 전원 공급 장치를 차단하여 모터, 회로 기판 및 배선의 손상을 방지합니다. -20°C ~ +55°C의 온도에서 작동할 수 있는 견고한 설계로 다양한 환경에서 안정적인 성능을 보장합니다.

작동 원리

40A 63A 오버 및 언더 프로텍터의 작동 원리는 실제로 전압 데이터를 모니터링하는 것입니다. 여기에는 센서, 제어 장치, 릴레이 및 기타 조건의 감지 및 모니터링이 포함됩니다.

센서: 전압 레벨을 실시간으로 모니터링할 수 있습니다. 전압이 사전 설정된 임계값을 초과하거나 미만으로 떨어지면 센서는 제어 장치에 신호를 보내 프로세스를 작동하라는 메시지를 보냅니다.

제어 장치: 센서로부터 신호를 수신하여 전압이 비정상인지 판단합니다. 전압이 너무 높거나 낮은 것으로 인식되면 제어 장치가 보호 조치를 활성화합니다.

릴레이: 제어 장치의 명령에 따라 릴레이는 신속하게 회로를 열어 장비를 손상으로부터 보호하고 화재를 예방합니다.

장비 보호

민감한 기계가 올바르게 작동하려면 안정적인 전력이 필요합니다. 그만큼40A 63A 오버 및 언더 프로텍터다음을 보호하기 위해 널리 사용됩니다.

• 의료 장비:중요한 진단 도구가 전력 스파이크로 인해 손상되지 않도록 보장합니다.
• 수단:일관된 전압에 의존하는 제어 시스템 및 센서의 정확성을 유지합니다.

산업용/상업용 부하

더 무거운 애플리케이션의 경우 이 장치는 상당한 전기 부하를 처리할 수 있는 높은 정격 전류를 제공합니다.

• 40A 등급:표준 상업용 조명 회로 및 소규모 사무용 장비 설정에 적합합니다.
• 63A 등급:더 높은 전류 용량이 필요한 산업용 배전반, 견고한 모터 및 주 전원 공급 장치에 이상적입니다.

보호 유형 및 메커니즘

그만큼40A 63A 오버 및 언더 프로텍터센서와 릴레이가 포함된 스마트 제어 시스템을 활용하여 전력 안전을 관리합니다.

• 과전압 보호:갑작스러운 전압 상승(예: 중성선 단선)을 감지하고 전원을 차단하여 화재 위험 및 절연체 노화를 방지합니다.
• 저전압 보호:모터 과열 및 정지를 유발할 수 있는 전압 강하를 식별하고 부하를 분리하여 소손을 방지합니다.
• 자동 복구:전압이 안정적인 범위로 돌아오면 장치는 자동으로 회로를 다시 닫아 수동 개입의 필요성을 줄이고 지속적인 작동을 보장합니다.

장점

실시간 전압 모니터링 및 빠른 연결 해제: 40A 63A Over 및 Under 보호 장치는 매일 라인 전압을 지속적으로 모니터링합니다. 과전압 또는 부족 전압과 같은 설정된 임계값을 초과하는 전압이 감지되면 보호 장치가 전원 공급 장치를 차단하여 고전압 또는 저전압으로 인해 전기 제품이 영구적으로 손상되는 것을 방지합니다.

전기 제품의 서비스 수명 연장: 장기적으로 안정적인 전압 환경이 유지되면 손상 및 노화로 인한 전압 충격으로 인해 전자 부품이 줄어들고 전원 공급 장치가 안정화되고 변동이 줄어들어 전체 장비 수명이 연장됩니다.

장비 보호: 컴퓨터, 의료 장비, 계측 및 제어 시스템과 같은 장비에는 높은 전압 정확도가 필요합니다. 비정상적인 전압이 감지되면 장비 데이터 손실을 방지하기 위해 전원 공급을 차단합니다.

높은 안전성 및 보호 성능: 급격한 전압 상승으로 인해 전선 과열, 단락 또는 화재가 발생할 수 있는 경우 40A 63A Over and Under Protector는 과전압 순간에 적시에 전원 공급 장치를 차단하고 전기 화재 위험을 줄이고 전기 안전을 향상시킵니다.

FAQ

전압 한계를 어떻게 조정합니까?

이 장치에는 조정 가능한 설정이 있어 연결된 기기의 특정 요구 사항에 맞게 과전압 및 부족 전압 임계값을 교정할 수 있습니다.

"자동 복구" 기능이란 무엇입니까?

오류가 해결되고 전압이 안전한 범위로 돌아온 후 40A 63A 오버 및 언더 보호기는 자동으로 전원을 복원하여 수동 재설정의 필요성을 줄이고 연속성을 보장합니다.

40A와 63A의 차이점은 무엇입니까?

이는 정격 전류 용량을 나타냅니다. 63A 모델은 40A 모델보다 더 높은 전기 부하(더 많은 가전제품)를 처리할 수 있습니다. 총 연결된 부하를 기준으로 선택하세요.

이것이 번개 서지로부터 보호됩니까?

이 장치는 과전압/저전압 보호용으로 설계되었습니다. 직접적인 낙뢰에 대한 포괄적인 안전을 위해 이 보호기를 전용 서지 보호 장치(SPD)와 함께 사용하는 것이 좋습니다.

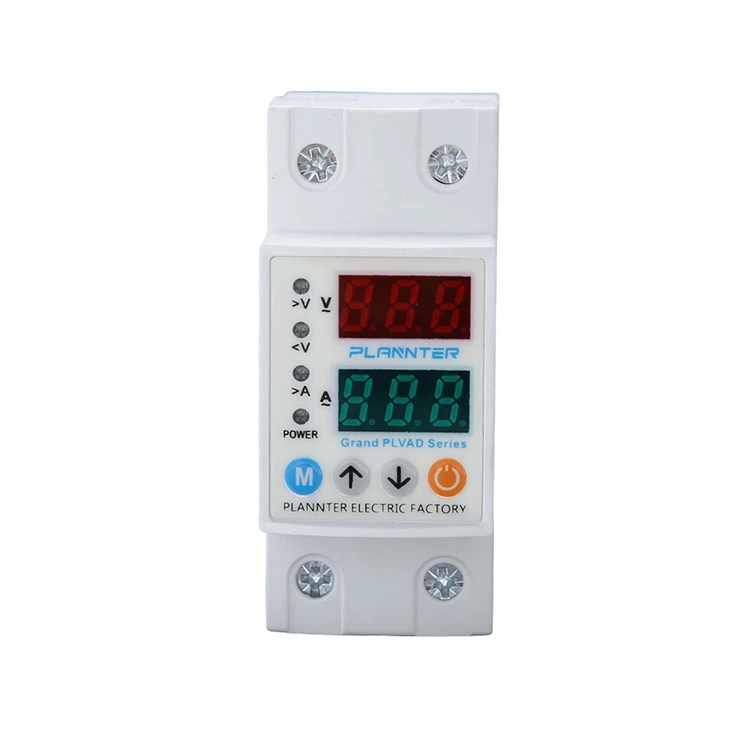

디스플레이 및 버튼

1 - SET 버튼 : 과전류값, 고/저전압 설정값 및 에러 설정/변경 후 저장하는 버튼입니다.

대기 시간.

2 - UP 버튼: 필요한 값을 늘립니다.

3 - 아래쪽 버튼: 필요한 값을 줄입니다.

4 - 수동 켜기/끄기 버튼: 장치 출력을 수동으로 켜거나 끄는 데 사용됩니다. 출력이 꺼지면 화면에 “OFF”가 표시되고 장치는 자동 재설정을 수행할 수 없습니다. 버튼을 다시 누르면 장치가 다시 활성화되고 정상 작동이 재개됩니다(기존 결함이 없는 경우).

5 - 현재 디스플레이

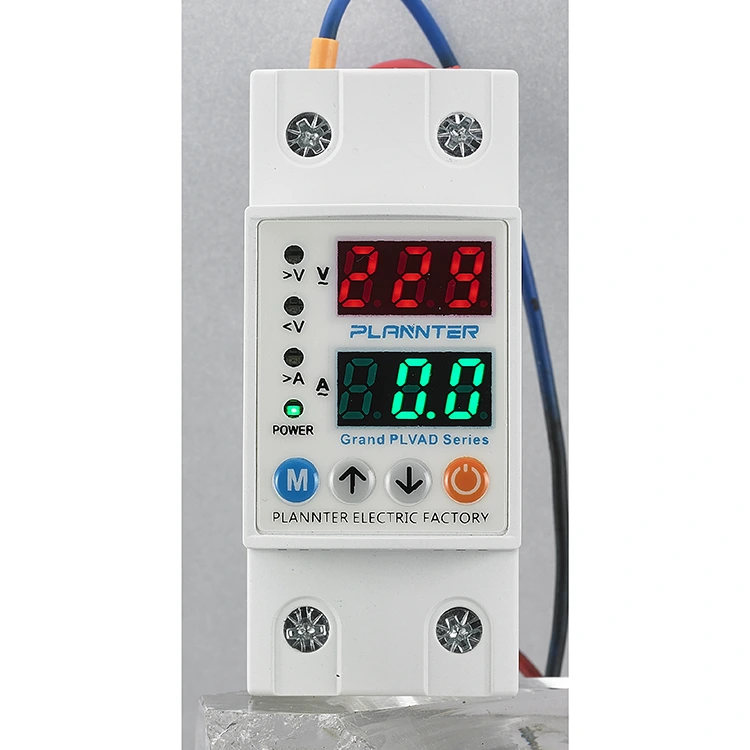

첫 번째 디스플레이 그룹: 정상 작동 시 이 디스플레이에는 입력(주전원) 전압 값이 표시됩니다. 오류가 없으면 화면이 계속 켜져 있으며 고전압 또는 저전압 오류가 발생하면 깜박입니다. 프로그래밍하는 동안 디스플레이에는 과전류, 고/저 전압 임계값, 오류 지연, 재설정 지연 시간 등 설정 중인 관련 매개변수 값이 표시됩니다.

6 - 전압 디스플레이

두 번째 디스플레이 그룹: 정상 작동 중 이 섹션에는 현재 값이 표시됩니다. 시스템이 정상적으로 작동할 때는 화면이 계속 켜져 있고 과전류 오류가 발생하면 깜박입니다. 프로그래밍 과정에서 해당 프로그램 매개변수의 숫자 값이 표시됩니다.

7 - LED 표시기:

A>: 과전류 결함이 감지되면 켜집니다.

V>: 고전압 오류가 발생하면 켜집니다.

V<: 저전압 오류가 발생하면 켜집니다.

Out: 장치가 출력 작동을 시작하면 켜집니다.

연결 다이어그램

주전원의 중성선 및 위상 전선은 장치에 "입력"으로 표시된 "N" 및 "L" 단자에 연결되어야 합니다.

과전압 또는 저전압으로부터 보호하려는 장비의 중성선 및 위상 전선은 장치의 "출력" 섹션 아래에 있는 "N" 및 "L" 단자에 연결해야 합니다.

치수
