플라스틱 소형 회로 차단기가 보다 안전한 가정 배선을 지원하는 방법

주거용 전기 시스템이 더욱 복잡해짐에 따라,플라스틱 소형 회로 차단기회로 보호의 중요한 부분으로 남아 과전류 위험을 관리하고 체계적인 가정 배선을 지원합니다.

주방 가전제품, 홈오피스 장비부터 열 펌프, 전기 자동차 충전에 이르기까지 현대 가정에서는 그 어느 때보다 다양한 방식으로 전기를 사용하고 있습니다. 이러한 변화는 주거용 배전반 설계 방법, 회로 분리 방법 및 전기 보호 계획 방법에 영향을 미칩니다. 문제는 단순히 더 많은 전력을 공급하는 것이 아니라 배선 및 보호 장치가 해당 부하에 적합한지 확인하는 것입니다.

주거용 배선에 더 나은 회로 보호가 필요한 이유

전기 배선은 정의된 설치 조건에서 특정 범위의 전류를 전달하도록 설계되었습니다. 전류가 허용 수준을 초과하면 도체가 과열되어 잠재적으로 절연체가 손상되고 화재 위험이 높아질 수 있습니다.

하나의 회로에서 너무 많은 기기가 작동하거나 장비가 회로가 전달하도록 설계된 것보다 더 많은 전류를 소비하는 경우 과부하가 발생할 수 있습니다. 단락은 다르지만 잠재적으로 더 심각한 상태를 생성하여 의도하지 않은 경로를 통해 큰 전류가 흐를 수 있게 합니다.

회로 차단기는 지정된 작동 조건을 초과할 때 전류를 차단하여 이러한 위험을 해결하는 데 도움이 됩니다. 퓨즈와 달리 재설정 가능한 회로 차단기는 일반적으로 트립 원인을 식별하고 수정한 후에 서비스를 재개할 수 있습니다.

이는 표준 차단기만으로 모든 전기적 결함을 예방할 수 있다는 의미는 아닙니다. 접지 오류 보호, 아크 오류 보호, 서지 보호 및 적절한 접지는 다양한 목적으로 사용되며 설치 및 현지 전기 규정에 따라 필요할 수도 있습니다.

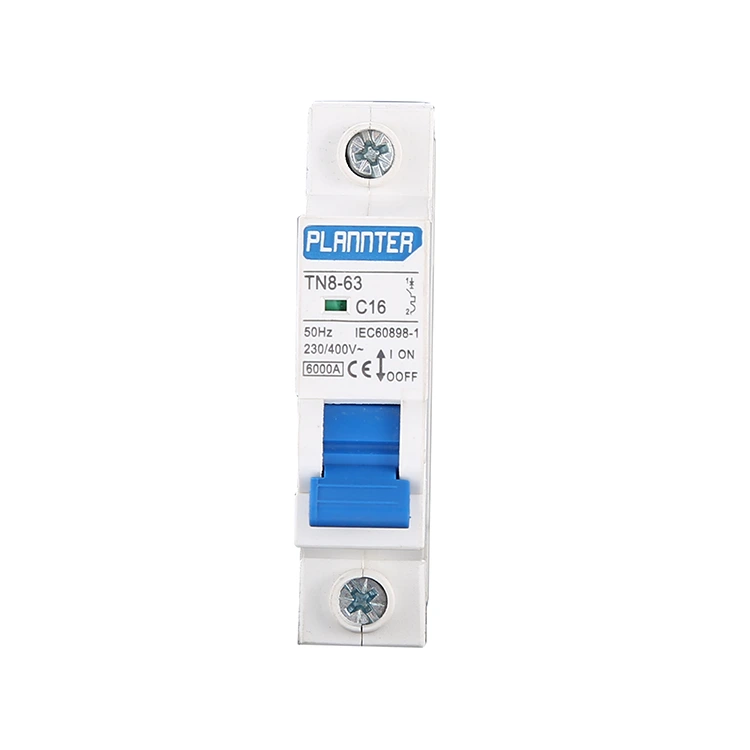

어떻게플라스틱 소형 회로 차단기현대식 주택에 적합

소형 회로 차단기는 일반적으로 개별 분기 회로를 보호하기 위해 배전반에 설치됩니다. 플라스틱 하우징은 내부 구성 요소 주변에 전기 절연을 제공하고 스위칭 메커니즘과 접점은 회로 차단 기능을 수행합니다.

하우징 소재는 안전 설계의 한 부분일 뿐입니다. 열적 특성, 난연성, 기계적 강도, 치수 일관성 및 내부 구성 요소와의 호환성은 모두 제품 성능에 영향을 미칩니다.

또한 컴팩트한 구조로 인해 제한된 패널 공간 내에서 여러 회로를 구성하는 데 도움이 됩니다. 주거용 설치에 추가 기기, 모니터링 장치 및 에너지 관리 장비가 수용됨에 따라 이는 점점 더 중요해지고 있습니다.

이러한 특성은 함께 평가되어야 합니다. 소형 인클로저만으로는 차단기가 특정 회로에 적합한지 여부를 확인할 수 없습니다.

회로에 과부하가 걸리면 어떻게 되나요?

주전자, 전자레인지, 토스터 및 기타 가전제품이 동시에 작동하는 주방을 생각해 보세요. 결합된 수요가 회로의 허용 용량을 초과하면 차단기가 트립될 수 있습니다.

중단은 불편할 수 있지만 회로에 비정상적인 작동 상태가 발생했다는 신호이기도 합니다. 올바른 대응은 장치를 반복적으로 재설정하는 것보다 원인을 파악하는 것입니다.

여러 가지 문제로 인해 반복되는 트립이 발생할 수 있습니다.

단순히 방해가 되는 트립을 막기 위해 차단기를 고전류 모델로 교체해서는 안 됩니다. 교체품은 배선, 회로 설계 및 해당 보호 요구 사항과 호환되어야 합니다.

주택 전기화와 전기 안전의 연결

주거용 전기화는 기존 전기 인프라에 대한 수요를 변화시키고 있습니다. 열 펌프, 전기 자동차 충전기, 인덕션 요리 및 배터리 보관에는 상당한 추가 부하가 발생할 수 있습니다.

2026년 6월 ABB는 부하 관리, 회로 보호, 모듈형 설치, 주거용 전기 요구 사항 변화를 전기 설계의 중요한 고려 사항으로 강조했습니다. 이러한 발전은 회로 계획이 현재 수요와 잠재적인 미래 추가 사항을 모두 고려해야 하는 이유를 보여줍니다.

미국 국가 전기 규정(National Electrical Code) 2026년판에서는 진화하는 전기 설치 요구 사항 및 에너지 관리 시스템도 다루고 있습니다. 해당 조항은 해당 규정이 적용되는 설치와 관련이 있지만 현지 채택 및 적용 가능한 요구 사항은 관할권에 따라 다릅니다.

가구 수요가 증가함에 따라 새 장비를 연결하기 전에 기존 배전반에 대한 전문적인 평가가 필요할 수 있습니다. 차단기를 더 추가해도 들어오는 공급 장치, 부스바 또는 기존 배선의 용량이 자동으로 증가하지 않습니다.

차단기 제작에서 재료 품질이 중요한 이유

플라스틱은 적합한 엔지니어링 폴리머가 절연, 치수 안정성 및 내열성을 제공할 수 있기 때문에 전기 장비 하우징에 널리 사용됩니다. 그러나 모든 플라스틱이 동일한 성능 특성을 갖는 것은 아닙니다.

재료 선택은 작동 온도, 예상되는 기계적 응력, 제조 공정 및 관련 제품 표준을 고려해야 합니다. 또한 인클로저는 정상적인 서비스 조건 전반에 걸쳐 의도된 특성을 유지해야 합니다.

제조 일관성도 마찬가지로 중요합니다. 성형 치수의 변화는 조립 적합성에 영향을 줄 수 있으며, 내부 구성 요소 위치의 불일치는 전환 메커니즘의 작동에 영향을 미칠 수 있습니다.

따라서 품질 관리는 외관을 확인하는 것 이상으로 확장됩니다. 관련 점검에는 치수 검사, 기계적 작동, 전기적 성능, 온도 상승 테스트 및 해당 제품 표준에 대한 검증이 포함될 수 있습니다.

정확한 테스트 프로그램은 제품 설계와 차단기를 평가하는 표준에 따라 다릅니다.

회로 보호 선택 시 실제 점검 사항

차단기를 선택하려면 크기나 외관만으로 선택하기보다는 장치를 전기 설비에 맞춰야 합니다.

정격 전류 및 도체 용량: 선택한 정격은 해당 설계 조건에서 설치된 도체를 보호해야 합니다.

정격 전압 및 주파수: 장치는 작동할 전기 시스템에 적합해야 합니다.

차단 용량: 단락 전류를 차단하는 정격 성능은 설치 요구 사항을 충족해야 합니다.

극 구성: 극 수와 스위칭 배열은 회로 설계와 일치해야 합니다. 단극 장치는 모든 공급 구성에 자동으로 적합하지 않습니다.

적용 가능한 표준: 제품 표시, 테스트 문서 및 인증은 대상 시장의 요구 사항에 대해 확인되어야 합니다.

패널 호환성: 설치 전에 장착 배열, 단자 연결, 공간 및 인클로저 요구 사항을 고려해야 합니다.

이러한 점검은 오래된 주택을 업그레이드할 때 특히 중요합니다. 기존 배선, 사용 가능한 공급 용량 및 배전반 상태에 따라 안전하게 개선할 수 있는 부분이 제한될 수 있습니다.

회로 차단기는 더 넓은 안전 시스템의 일부입니다.

효과적인 전기 보호는 함께 작동하는 여러 가지 조치에 달려 있습니다. 올바른 케이블 크기, 안전한 종단, 적절한 보호 장치, 적절한 접지 및 현지 전기 규정 준수는 모두 보다 안전한 작동에 기여합니다.

소형 회로 차단기는 잘못된 배선 관행을 보완하거나 다른 모든 형태의 전기 보호를 대체할 수 없습니다. 또한 트립된 차단기가 항상 장치 자체에 결함이 있음을 나타내지는 않습니다. 회로를 다시 사용하기 전에 근본 원인을 조사해야 합니다.

주택 소유자의 경우 가장 유용한 단계는 회로가 반복적으로 트립되거나 배선이 손상 징후를 보이거나 수요가 많은 새로운 장비를 계획할 때 자격을 갖춘 전기 검사를 준비하는 것입니다.

미래 전망: 보다 안전한 배선은 사운드 디자인에서 시작됩니다

주거용 건물에 더 많은 전기 제품과 에너지 기술이 통합됨에 따라 회로 보호의 기본 원칙은 변하지 않습니다. 즉, 전기 부하를 적절하게 평가하고 도체를 적절하게 보호해야 하며 보호 장비가 설치에 적합해야 합니다.

플라스틱 소형 회로 차단기소형 구조와 과전류 보호 기능을 결합하여 많은 저전압 배전 시스템에서 중요한 기능을 계속 수행합니다. 그 효과는 적절한 제품 설계, 일관된 제조 관리, 올바른 선택 및 적절한 설치에 따라 달라집니다.

저전압 전기 제품 범위에 회로 보호 및 배전 장비가 포함된 Zhejiang Pugao Electric Power Co., Ltd.(Pugao)의 경우 이러한 원칙은 주거용 전기 안전을 둘러싼 더 넓은 기술적 맥락의 일부를 형성합니다. 가정 배선 요구 사항이 발전함에 따라 가장 중요한 고려 사항은 전기 시스템 내 모든 구성 요소의 안전한 조정입니다.
