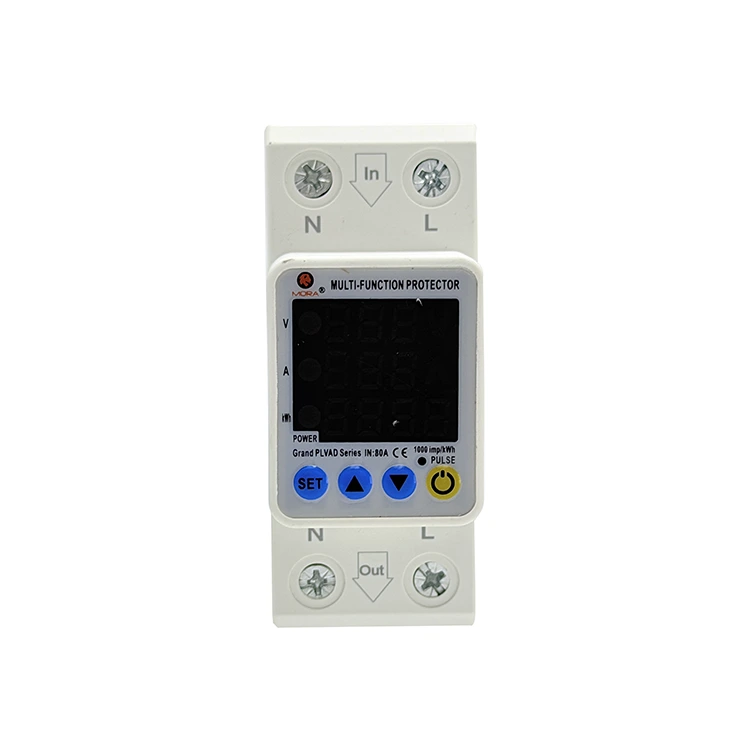

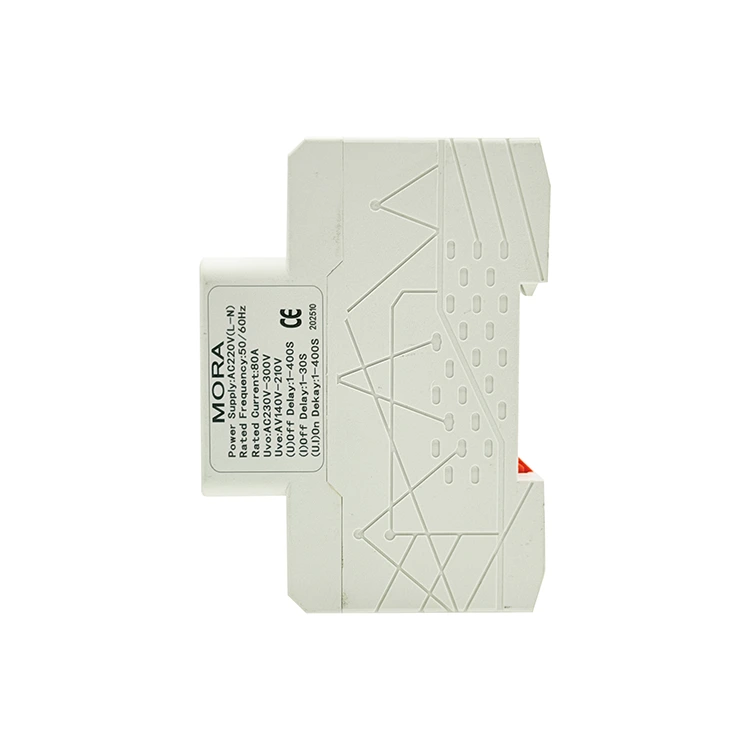

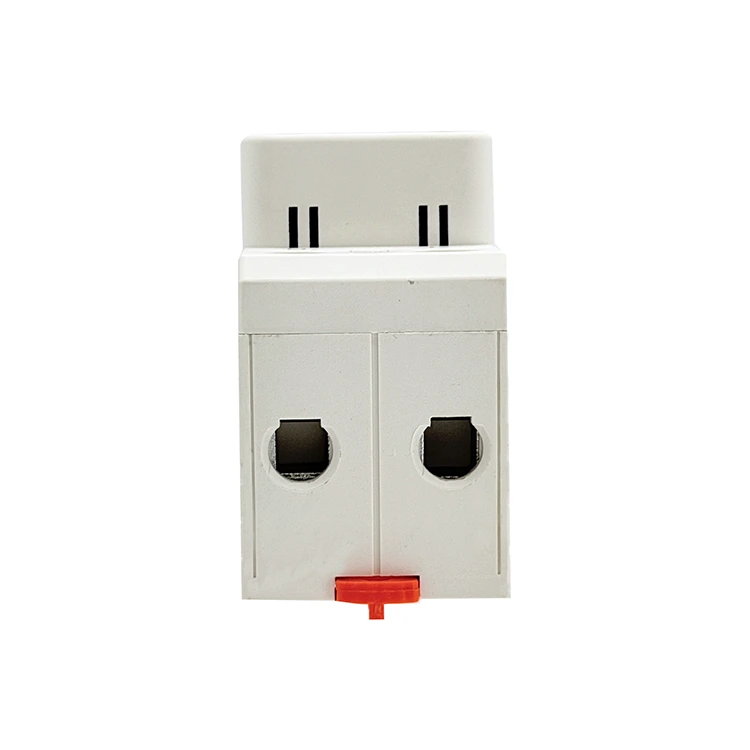

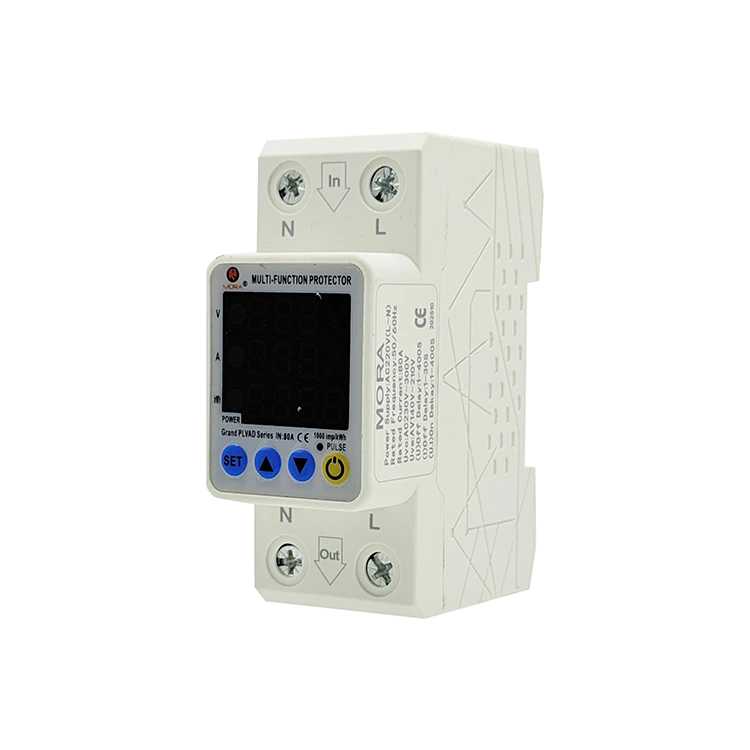

2P 자동 재연결 전압 보호기 유형 M 트리플 디스플레이

원격 인프라용 스위치기어를 소싱하는 조달 팀에는 시스템 가동 시간을 극대화하기 위해 임시 전원 오류로부터 자동으로 복구할 수 있는 스마트 보호 모듈이 필요합니다. Pugao(Mora)가 설계 및 제작한 고성능 2P 자동 재연결 전압 보호기 유형 M 트리플 디스플레이는 이러한 무인 애플리케이션을 위해 특별히 설계되었습니다. 기본적인 수동 재설정 릴레이를 뛰어 넘는 이 장치는 트립 후 그리드 상태를 모니터링하는 지능형 자동 재폐로 알고리즘을 갖추고 있습니다. 설정된 카운트다운 기간 동안 유틸리티 전압이 안전한 매개변수 내에서 안정화되면 내부 모터 구동 메커니즘이 자동으로 회로를 닫고 다운스트림 통신 어레이, 보안 네트워크 또는 기상 모니터링 시스템에 전력을 복원합니다.

오류 카운터 통합 기능을 갖춘 삼중 창 어레이

다차원 데이터 동기 디스플레이: 2P 자동 재연결 전압 보호기 유형 M 트리플 디스플레이는 명확한 데이터 분류와 회로 작동 상태를 한 화면에서 완벽하게 파악하여 각각 실시간 전압, 실시간 전류 및 누적 오류 시간을 제공합니다.

정량적 오류 조기 경고: 내장된 오류 카운터는 작동 주기 중 과전압 및 과전류 트립 횟수를 기록할 수 있습니다. 유지보수 담당자는 결함 데이터를 통해 현장 그리드의 안정성과 다운스트림 장비의 노후화 상태를 판단하여 예측적 유지보수를 실현할 수 있습니다.

핵심 제품 장점

원격 O&M 트럭 롤 제거

• 원격 유지 관리 문제점 해결: 셀룰러 기지국, 산악 기상 관측소 및 무인 펌프 스테이션의 경우 일시적인 그리드 변동으로 인해 기존 보호 계전기가 작동 및 차단되어 많은 시간과 인건비를 들여 수동 현장 재설정이 필요합니다.

• 시스템 가동 시간 극대화: 전체 프로세스 자동 오류 모니터링, 안정성 판단 및 기계적 재폐로 복구를 실현합니다. 일시적인 그리드 이상 발생 시 2P 자동 재연결 전압 보호기 Type M 트리플 디스플레이가 사람의 개입 없이 독립적으로 전력 복구를 완료하여 O&M 비용을 크게 절감하고 장비 연속 작동률을 향상시킵니다.

조정 가능한 재폐쇄 주기 및 지능형 안전 잠금

• 오류로 인한 2차 손상 방지: 영구적인 단락 오류의 경우 반복적인 재폐로로 인해 라인과 장비에 열 손상이 발생할 수 있습니다. 2P 자동 재연결 전압 보호기 유형 M 삼중 디스플레이는 최대 재폐로 시도에 대한 사용자 정의 설정을 지원합니다.

• 자동 안전 잠금: 사전 설정된 재폐로 시간이 소진되고 오류가 여전히 존재하는 경우 시스템은 모터 구동 메커니즘을 잠그고 오류 경보를 트리거하며 위험한 주기적 전환을 방지하기 위해 회로를 격리된 상태로 유지합니다.

기술적인 성능 매개변수

• 정격 작동 전류 옵션: 40A/63A 연속 부하 정격

• 자동 재폐쇄 시간 조정 가능: 1초 ~ 900초 최대 범위

• 최대 연속 재폐쇄 주기: 잠금 전 구성 가능한 시도 횟수는 1~30회입니다.

• 전압 추적 정확도/전류 범위: ±1% 변동/0.5A~63A 동적 판독값

• 단자 단면적 용량: 최대 25mm² 단선/16mm² 연선(페럴 포함)(M5 클램프)

• 섀시 절연 강도: 2.5kV 감사 절연 장벽

• 규정 준수 및 인증: CE 인증, RoHS 준수, EN 60947-1 구조 표준 준수

FAQ

Q: 그리드가 완전히 0V로 떨어지면 모터에 다운스트림 기어를 보호할 만큼 충분한 잔류 전력이 있습니까?

답: 그렇습니다. 산업용 고용량 에너지 저장 커패시터 뱅크가 장착되어 갑자기 총 그리드 정전이 발생하는 경우 저장된 전기 에너지는 기어 모터 메커니즘을 구동하여 순간 트립 동작을 완료하고 접점을 안전하게 열고 잠그도록 하여 제어 전원이 완전히 소진되기 전에 부하 측 전력 누출이 없도록 보장합니다.

Q: 지속적인 전력망 오류로 인해 최대 재폐로 한계에 도달하면 어떻게 됩니까?

A: 영구 회로 오류가 발생하면 그리드 복구 없이 사전 설정된 재폐로 시도를 완료한 후 2P 자동 재연결 전압 보호기 유형 M 삼중 디스플레이가 자동으로 모터 구동 기능을 잠그고 모든 자동 재폐로 작업을 비활성화하며 회로를 열린 상태로 유지합니다. 결함이 있는 회로로의 끝없는 순환 전환을 방지하고 내부 기계 구조와 다운스트림 라인을 열 손상으로부터 보호하며 복구하려면 수동 문제 해결 및 재설정이 필요합니다.

Q: 컨트롤러는 일시적인 서지와 영구 단락을 어떻게 구별합니까?

A: 시스템에는 전압 감지 및 전류 샘플링 이중 감지 메커니즘이 통합되어 있습니다. 재폐로 감지 중에 그리드 전압이 안정적이지만 순간적으로 큰 전류 스파이크가 발생하는 경우 MCU는 이를 즉시 영구 단락 오류로 판단하고 재폐로 지연을 실행하지 않고 즉시 트립을 트리거하며 고전류 충격 손상으로부터 내부 스위칭 구조를 보호합니다.
