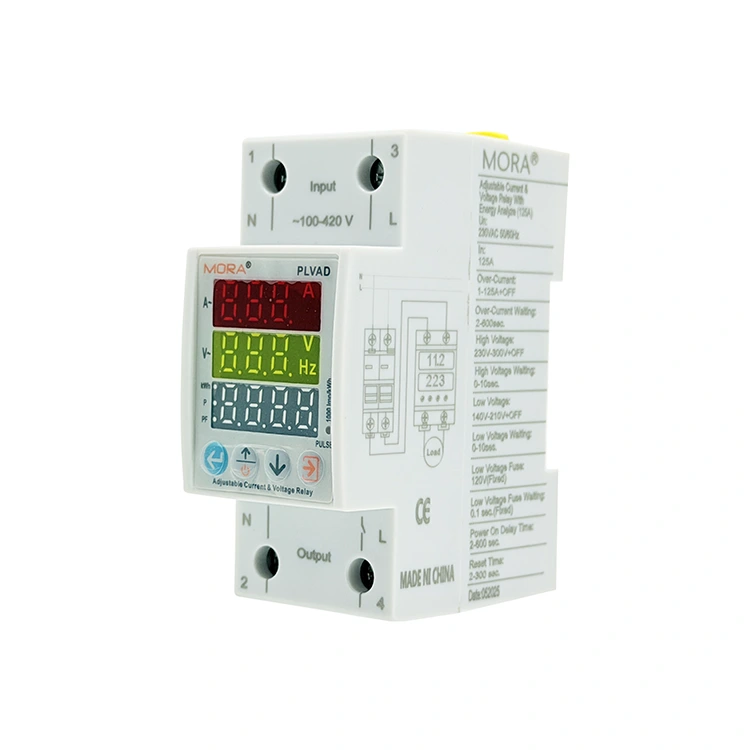

2P 디지털 전압 보호기 Type C(3중 디스플레이 포함)

산업용 스위치기어 구매자는 레일 공간을 절약하고 현장 배선의 복잡성을 줄이는 다기능 모니터링 장치를 찾습니다. PUGAO(Mora)가 정밀하게 제작한 트리플 디스플레이를 갖춘 고효율 2P 디지털 전압 보호기 Type C는 올인원 36mm 폭 모듈형 패키지로 이러한 검색 의도를 충족합니다. 이전 이중 창 설계와 달리 이 장치는 내장형 내부 전류 센서와 고해상도 누설 추적 회로를 갖추고 있습니다. 온보드 마이크로프로세서는 이러한 입력을 동시에 처리하여 과전압, 과전류 및 잔류 전류 오류에 대한 독립적인 조정 범위를 제공하여 민감한 자동화 기계를 완벽하게 보호합니다.

유지 관리 효율성을 위해 삼중 창 인터페이스가 무엇을 할 수 있습니까?

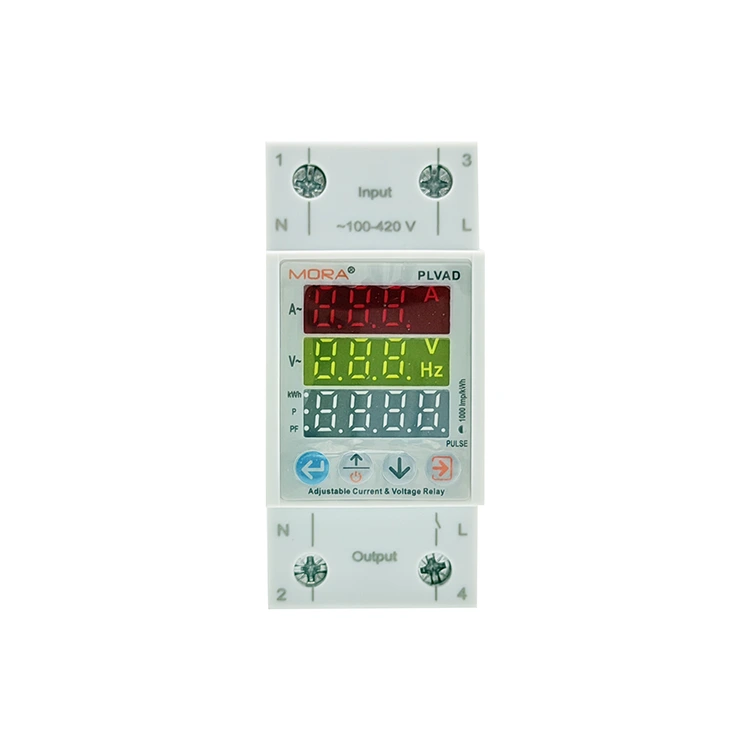

최신 자동화 하위 패널에는 진단을 단순화하고 가동 중지 시간을 방지하기 위해 자세한 전기 데이터가 필요합니다. 트리플 디스플레이를 갖춘 2P 디지털 전압 보호기 Type C는 라인 전압(V), 활성 회로 전류(A) 및 실시간 잔류 전류/전력 측정항목을 동시에 표시하는 3개의 독립적인 스택형 디지털 디스플레이 창을 사용합니다. 이 실시간 데이터 표시를 통해 전면판 버튼을 사용하여 메뉴를 수동으로 순환할 필요가 없으므로 유지 관리 팀은 심각한 오류로 인해 예기치 않은 시스템 종료가 발생하기 전에 불균형 부하, 고조파 전류 또는 절연 불량을 즉시 발견할 수 있습니다.

기술적인 성능 매개변수

• 작동 전압 범위: 140V ~ 300V AC(50/60Hz)

• 전류 모니터링 용량(Iₘₐₓ): 1A~63A 조정 가능(단계: 0.1A)

• 누설 감도 스펙트럼: 10mA~99mA 범위 또는 구성 가능한 바이패스

• 데이터 새로 고침 속도/정밀도: 0.5초 이하 샘플링 주기/클래스 1.0 계측

• 단자 배선 용량: 최대 25mm² 단선/16mm² 유연한 연선 케이블 수용

• 규정 준수 및 인증: CE 인증, RoHS 준수, IEC 60947-2 부록 B 표준에 따라 제조

마이크로초 접지 누출 추적

밀리미터 수준의 누설 정밀 모니터링: 전문적인 잔류 전류 모니터링 코어가 장착되어 밀리암페어 수준의 지락 전류를 실시간으로 추적하고 와이어 노후화, 습기 침투 및 절연 손상으로 인한 작은 누설 신호를 정확하게 포착합니다.

이중 화재 및 감전 방지: 단락 보호를 기반으로 회로에 대한 2차 안전 보호 장벽을 구축하여 절연 불량으로 인한 전기 화재 및 감전 사고를 효과적으로 방지하며 노후 배선 시설 및 안전 수준이 높은 산업 시나리오에 적합합니다.

내장형 저손실 전류 센서 및 과전류 보호

통합 감지 공간 절약 설계: 저저항 고정밀 변류기가 내장되어 0~63A 전체 범위의 고정밀 전류 모니터링을 지원합니다. 트리플 디스플레이를 갖춘 2P 디지털 전압 보호기 Type C는 외부 CT 센서 및 보조 배선이 필요하지 않아 배전함의 내부 레이아웃을 크게 최적화하고 엔지니어링 비용을 절감합니다.

지능형 돌입 전류 식별: 사용자는 과전류 트립 임계값과 지연 시간을 맞춤 설정할 수 있습니다. 시스템은 모터 시동 중 순간적인 돌입 전류를 자동으로 식별하고 방지할 수 있으며, 불필요한 트립을 발생시키지 않으며, 실제 지속 과부하 오류가 발생하면 전원 공급 장치를 신속하게 차단하여 회로 장비를 보호할 수 있습니다.

장기적으로 안정적인 연결

• 기밀 배선 설계: 니켈 도금 구리 클램프 및 M5 강철 복합 나사는 강력한 조임력으로 최대 2.5Nm의 배선 토크를 지원합니다.

• 노화 방지 및 느슨해짐 방지: 단자 내벽의 깊은 미끄럼 방지 톱니 모양이 구리선 코어에 단단히 물려 구리 크리프 및 장기간의 열 순환으로 인한 느슨한 접촉 결함을 효과적으로 해결하고 낮은 저항의 안정적인 작동을 유지합니다.

FAQ

Q: 저전력 장비가 정상적으로 작동 중일 때 전류 디스플레이에 0.0A가 표시되는 이유는 무엇입니까?

A: 이 모델에 내장된 변류기는 최소 감지 임계값이 0.5A인 산업용 고전력 부하 모니터링용으로 보정되었습니다. 소형 조명, 대기 전자 장치 등 저전력 장비의 작동 전류는 감지 한계보다 낮으므로 표시에는 0.0A가 표시됩니다. 트리플 디스플레이를 갖춘 이 2P 디지털 전압 보호기 Type C는 저전력 장비의 미세 전류 측정이 아닌 산업용 고부하 보호에 적합합니다.

Q: 기준 누수율이 높은 노후 시설의 경우 누수 방지 기능을 끌 수 있나요?

답: 그렇습니다. 잔류 전류 임계값은 10~99mA 내에서 자유롭게 조정하거나 프로그래밍 메뉴를 통해 수동으로 꺼서 기존 라인의 고유한 베이스라인 누출로 인한 성가신 트립을 방지할 수 있습니다. 현장 접지 안전 사양을 준수하는지 확인하기 위해 현장 배선의 안전성을 확인한 후 자격을 갖춘 전기 기술자가 작동할 것을 권장합니다.

Q: 정전 후 사용자 정의된 전압 및 전류 매개변수가 손실됩니까?

답: 손실은 없습니다. 모든 사용자 설정 보호 임계값과 작동 매개변수는 온보드 EEPROM 비휘발성 칩에 고정되어 있으므로 배터리 백업이 필요하지 않습니다. 매개변수는 영구적으로 저장되며 그리드 전력 복구 후 보호 작업을 재개하기 위해 자동으로 로드될 수 있습니다.
