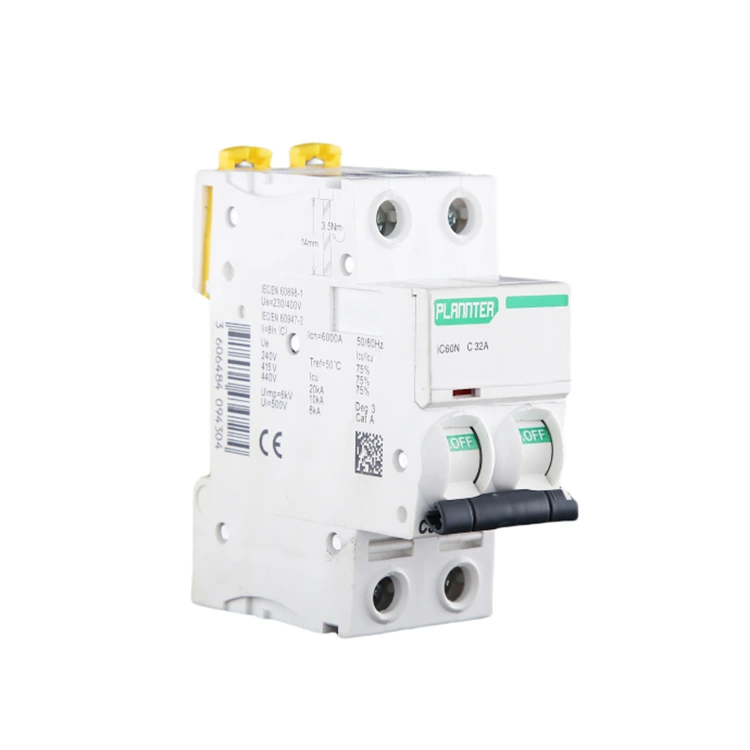

DIN 레일 장착 소형 회로 차단기는 어떻게 전기 안전과 시스템 신뢰성을 향상합니까?

A DIN 레일 장착 소형 회로 차단기(MCB)는 현대 전기 시스템에 사용되는 가장 중요한 보호 장치 중 하나입니다. 주거용 배전반, 산업용 제어반, 상업 시설 또는 재생 에너지 시스템에 설치하면 과부하 및 단락으로 인한 전기 위험을 방지하는 데 도움이 됩니다.

이 종합 가이드에서는 DIN 레일 장착 소형 회로 차단기의 작동 방식, 장점, 응용 분야, 기술 사양, 설치 고려 사항 및 올바른 모델 선택을 위한 모범 사례를 설명합니다. 구매자, 엔지니어 및 계약자는 이러한 요소를 이해함으로써 시스템 신뢰성을 향상하고 가동 중지 시간을 줄이며 전기 안전을 보장할 수 있습니다.

DIN 레일 장착 소형 회로 차단기란 무엇입니까?

DIN 레일 장착 소형 회로 차단기는 비정상적인 전류 조건이 발생할 때마다 전기 회로를 분리하도록 설계된 자동 전기 보호 장치입니다. "DIN 레일 마운트"라는 용어는 빠르고 안전한 설치를 위해 전기 패널 내부에 사용되는 표준화된 금속 레일을 의미합니다.

작동 후 교체해야 하는 기존 퓨즈와 달리 MCB는 오류가 해결되면 간단히 재설정할 수 있습니다. 이 기능은 유지 관리 비용과 가동 중지 시간을 크게 줄여줍니다.

오늘날 DIN 레일 장착형 MCB는 소형 크기, 안정적인 성능 및 쉬운 설치로 인해 배전 시스템에 널리 사용됩니다.

DIN 레일 마운트 MCB는 어떻게 작동합니까?

소형 회로 차단기의 작동은 두 가지 기본 보호 메커니즘에 의존합니다.

• 열 보호– 과부하 전류로부터 보호합니다.
• 자기 보호– 단락 전류로부터 보호합니다.

장기간 과전류가 흐르면 열소자가 가열되어 휘어져 차단기가 트립됩니다. 단락이 발생하면 자기 메커니즘이 거의 즉각적으로 반응하여 심각한 손상이 발생하기 전에 회로를 분리합니다.

전기 보호가 왜 그렇게 중요한가요?

전기 결함은 장비 고장, 생산 중단 시간, 화재 위험, 부상 등을 포함한 치명적인 결과를 초래할 수 있습니다.

적절한 회로 보호가 없는 경우:

• 배선 절연체가 녹을 수 있습니다.
• 전기 장비는 영구적인 손상을 입을 수 있습니다.
• 예기치 않은 종료로 인해 작업이 중단될 수 있습니다.
• 화재 위험이 급격히 증가합니다.
• 개인의 안전이 위협받게 됩니다.

DIN 레일 장착 소형 회로 차단기는 이러한 위험에 대한 첫 번째 방어선 역할을 합니다.

DIN 레일 마운트 MCB의 주요 구성 요소

내부 구조를 이해하면 사용자가 이러한 장치의 신뢰성을 높이 평가하는 데 도움이 됩니다.

DIN 레일 장착형 회로 차단기의 주요 장점

DIN 레일 장착형 MCB의 인기는 다양한 운영상의 이점에서 비롯됩니다.

• 표준 DIN 레일에 빠른 설치
• 컴팩트한 디자인으로 패널 공간 절약
• 결함 제거 후 재사용 가능
• 높은 신뢰성과 내구성
• 강화된 전기 안전성
• 유지 관리 요구 사항 감소
• 비용 효율적인 장기 운영
• 모듈형 전기 시스템과의 호환성

이러한 이점으로 인해 산업용 및 상업용 애플리케이션 모두에서 선호되는 솔루션이 되었습니다.

산업 전반에 걸친 공통 애플리케이션

DIN 레일 장착 소형 회로 차단기는 거의 모든 현대 전기 인프라에서 찾아볼 수 있습니다.

이해해야 할 기술 사양

MCB를 구매하기 전에 사용자는 다음 사양을 이해해야 합니다.

• 정격전류(A)
• 정격전압(V)
• 차단용량(kA)
• 극수
• 트립 곡선 특성
• 주파수 등급
• 보호 등급
• 규정 준수 표준

부적절한 사양을 선택하면 방해가 되는 트립이 발생하거나 보호가 충분하지 않을 수 있습니다.

올바른 MCB를 선택하는 방법

올바른 DIN 레일 장착 소형 회로 차단기를 선택하려면 몇 가지 중요한 요소를 평가해야 합니다.

1. 최대 부하 전류를 결정합니다.
2. 시스템 전압을 식별합니다.
3. 잠재적 고장 전류를 계산합니다.
4. 올바른 트립 곡선을 선택하십시오.
5. 적합한 극 구성을 선택하십시오.
6. 인증 요구 사항을 확인합니다.
7. 환경 조건을 고려하십시오.

산업 환경에서는 주거용 애플리케이션에 비해 더 높은 차단 용량이 필요할 수 있습니다.

설치 모범 사례

최대의 안전과 성능을 달성하려면 올바른 설치가 중요합니다.

• 설치하기 전에 전원을 분리하십시오.
• 올바른 도체 크기를 사용하십시오.
• 토크 사양을 따르십시오.
• 적절한 환기를 보장하십시오.
• 회로에 명확하게 라벨을 붙입니다.
• 단자 조임 상태를 확인하십시오.
• 설치 후 테스트를 수행합니다.

올바른 설치는 운영 위험을 최소화하고 장비 수명을 연장합니다.

유지 관리 및 문제 해결

MCB에는 최소한의 유지 관리가 필요하지만 정기적인 검사가 권장됩니다.

유지보수 체크리스트:

• 물리적인 손상이 있는지 검사하십시오.
• 터미널 연결을 확인하세요.
• 과열 징후를 모니터링하십시오.
• 트립 작동을 주기적으로 확인하십시오.
• 전기 패널을 청소하십시오.
• 부하 조건을 검토합니다.

트립이 자주 발생하는 경우 차단기를 반복적으로 재설정하기보다는 과부하 상태, 배선 결함 또는 장비 오작동을 조사하십시오.

MCB와 기존 퓨즈의 비교

회로 보호의 미래 동향

전기 시스템은 계속 발전하여 회로 보호 기술의 혁신을 주도하고 있습니다.

• 스마트 모니터링 기능
• 원격 진단
• IoT 통합
• 에너지 관리 시스템
• 예측 유지 관리 솔루션
• 향상된 오류 감지 기술

이러한 발전은 조직이 운영 효율성과 시스템 안정성을 향상하는 데 도움이 됩니다.

자주 묻는 질문

Q1: DIN 레일은 무엇을 의미합니까?

DIN 레일은 패널 및 배전반 내부에 전기 장치를 설치하는 데 사용되는 표준화된 금속 장착 레일입니다.

Q2: MCB로 퓨즈를 교체할 수 있나요?

예. 많은 응용 분야에서 MCB는 기존 퓨즈보다 더 편리하고 재사용 가능한 대안을 제공합니다.

Q3: 소형 회로 차단기는 얼마나 오래 지속되나요?

고품질 MCB는 올바르게 설치 및 유지 관리될 경우 수년 동안 안정적으로 작동할 수 있습니다.

Q4: 차단기가 자주 트립되는 원인은 무엇입니까?

일반적인 원인으로는 과부하, 단락, 장비 결함, 느슨한 연결 또는 배선 문제 등이 있습니다.

Q5: DIN 레일 장착형 MCB는 산업용으로 적합합니까?

예. 산업용 등급 MCB는 제조 공장, 자동화 시스템 및 제어 캐비닛에 널리 사용됩니다.

Q6: 올바른 전류 정격을 어떻게 선택합니까?

정격은 도체와 장비를 적절하게 보호하면서 회로 설계 및 예상 부하와 일치해야 합니다.

결론

DIN 레일 장착 소형 회로 차단기는 과부하 및 단락으로부터 전기 시스템을 보호하는 데 중요한 역할을 합니다. 컴팩트한 디자인, 설치 용이성, 신뢰성 및 재설정 가능한 작동을 통해 주거용, 상업용, 산업 및 재생 에너지 응용 분야에서 가장 신뢰할 수 있는 솔루션 중 하나입니다.

작동 원리, 사양 및 선택 기준을 이해함으로써 사용자는 전기 안전, 장비 보호 및 시스템 성능을 크게 향상시킬 수 있습니다.

~에절강푸가오전력유한회사, 우리는 현대 배전 시스템의 진화하는 요구 사항을 충족하도록 설계된 고품질 전기 보호 솔루션을 제공하기 위해 최선을 다하고 있습니다. 당사의 광범위한 제품 포트폴리오는 신뢰성, 안전성 및 성능을 결합하여 전 세계 프로젝트를 지원합니다.

DIN 레일 장착 소형 회로 차단기, 배전 구성 요소 또는 맞춤형 전기 솔루션을 찾고 계시다면 당사의 숙련된 팀이 귀하를 도와드릴 준비가 되어 있습니다. 문의하기오늘은 Zhejiang Pugao Electric Power Co., Ltd.가 어떻게 전기 보호 시스템을 최적화하고 신뢰할 수 있는 제품과 전문 서비스를 통해 다음 프로젝트를 지원하는지 알아보겠습니다.
