내 프로젝트의 안전, 규정 준수 및 수익성을 유지하는 데 도움이 되는 미니 회로 차단기는 무엇입니까?

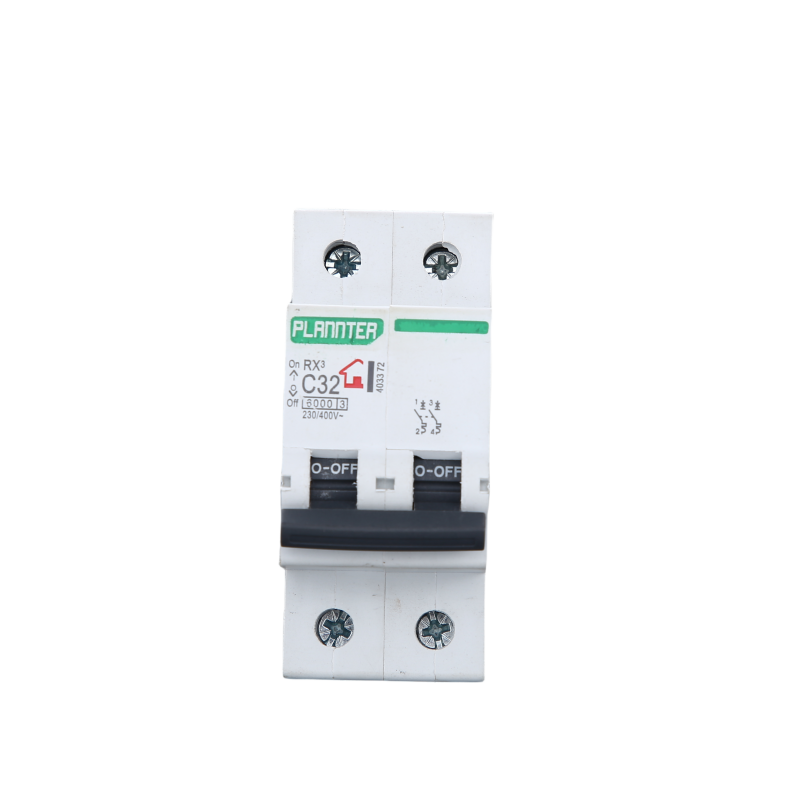

나는 모든 킬로와트가 중요한 패널을 관리하고 모든 종료에 실제 비용이 발생합니다. 수년간 장치를 교체하고 귀찮은 여행을 추적한 끝에 나는미니 회로 차단기 빛나는 카탈로그보다는 적합성, 선택성 및 내 부하가 생성하는 실제 결함에 대한 것입니다. 소매 및 경공업 공간의 복합 용도 보드를 업그레이드하면서 다양한 제조업체의 몇 가지 소형 장치를 테스트하기 시작했습니다. 계약자가 지정한 한 줄은 내가 계속 보았던 것입니다.플래너. 이를 내 설계에 강제로 적용하는 대신 점진적으로 다른 브랜드와 함께 도입하고, 비교 데이터를 기록하고, 현장에서 실제로 만나는 실패 모드(모터 돌입, LED 드라이버 고조파, EV 인접 전자 장치 및 PV 시스템 균형 결합 상자)에 중점을 두었습니다. 그 결과 조달 및 운영에 적합한 장치 선택을 선택, 설치 및 방어하기 위한 명확한 프레임워크가 탄생했습니다.

내용물

• 작은 하중과 패널에 대한 보호를 다시 생각하는 이유는 무엇입니까?
• 추측하지 않고 평점을 선택하려면 어떻게 해야 하나요?
• 불필요한 트립과 실제 결함에 대한 트립 곡선은 무엇을 의미합니까?
• 실제로 얼마나 많은 차단 용량이 필요합니까?
• 표준 및 승인으로 인해 내 결정이 어디에서 변경됩니까?
• 설치 세부 사항을 통해 어떻게 몇 시간을 절약할 수 있나요?
• 자금 조달을 위해 방어해야 하는 총 소유 비용은 얼마입니까?
• 샘플 사양이 빠르게 진행하는 데 도움이 될 수 있습니까?
• 자주 묻는 질문(FAQ)은 무엇을 고려해야 합니까?

작은 하중과 패널에 대한 보호를 다시 생각하는 이유는 무엇입니까?

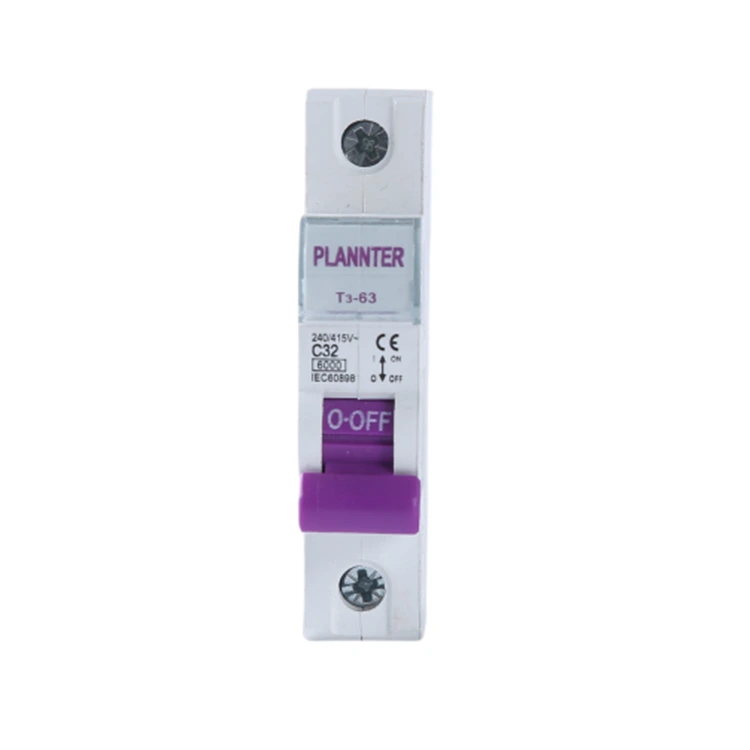

세 가지 반복되는 두통이 있었습니다. 이벤트 로그와 일치하지 않는 트립, 밀폐된 인클로저의 과열된 터미널, 업스트림과 다운스트림 보호 간의 조정 부족이었습니다. 각 문제마다 시간이 많이 걸렸습니다. 그렇기 때문에 브랜드 스티커보다 장치 클래스 자체가 더 중요합니다. 현대적인미니 회로 차단기다섯 가지 일을 잘해야 합니다.

• 돌입과 실제 결함을 구별하여 "허위 경보"로 인해 트럭이 굴러가는 것을 방지합니다.
• 문제가 있는 분기만 트립되도록 선택성을 유지하면서 업스트림 차단기 또는 퓨즈와 조정합니다.
• 배선을 열 병목 현상으로 만들지 않고 고밀도 보드를 장착할 수 있습니다.
• 캐비닛을 재설계하지 않고도 보조 접점, 션트 트립, 잠금 기능 등의 액세서리를 제공합니다.
• 설계 검토를 방어하는 데 실제로 사용할 수 있는 정격 감소, 토크 및 곡선 데이터를 게시합니다.

이러한 5가지 결과로 장치를 판단한 후에는 더 이상 추측이 아닌 선택이 반복 가능해졌습니다. 특히 사이트 단락 전류(SCCR) 계산과 일치하는 명확한 트립 곡선과 단락 정격을 기준으로 표준화했을 때 더욱 그렇습니다.

추측하지 않고 평점을 선택하려면 어떻게 해야 하나요?

모터, 압축기, 솔레노이드, LED 드라이버 및 스위치 모드 PSU의 전류 스파이크는 서로 다릅니다. 먼저 정격 전류를 일치시킨 다음 측정된 돌입 및 예상 결함 프로필에 대해 곡선을 검증합니다. 에이미니 회로 차단기데이터가 아닌 습관에 따라 규모를 정하는 것은 귀찮은 일이 됩니다. 자세한 계산을 실행하기 전에 개념 설계 중에 사용하는 빠른 조회는 다음과 같습니다.

이 테이블은 나를 올바른 동네에 심어줍니다. 거기에서 주변 부하 감소, 인클로저 그룹화 요소 및 도체 크기를 확인하여 열 사진이 현실과 일치하도록 합니다.

불필요한 트립과 실제 결함에 대한 트립 곡선은 무엇을 의미합니까?

트립 곡선은 물리학을 결과로 변환합니다. B, C, D는 문자가 아닙니다. 이는 자기 요소가 언제 작동할지에 대한 약속입니다. 돌입 속도는 빠르지만 적법한 부하(모터, 변압기)의 경우 C 또는 D 곡선이 여유 공간을 확보합니다. 민감한 전자 장치나 조명의 경우 B 곡선을 사용하면 사물의 정확성을 유지할 수 있습니다. 또한 열 요소(장치가 작동하기 전에 가벼운 과부하를 얼마나 오래 견딜 수 있는지)를 살펴봅니다. 왜냐하면 짧은 과부하가 자연스럽게 해결되는지 아니면 작동을 방해하는 트립으로 확대되는지를 결정하기 때문입니다.

• B 곡선: 낮은 자기 임계값; 저항성 및 민감한 전자 부하에 적합합니다.
• C 곡선: 중간 지점; 상업용 건물의 일반적인 모터 돌입을 처리합니다.
• D 곡선: 최고 임계값; 용접기 및 압축기와 같은 무거운 돌입 장비용으로 예약되어 있습니다.

추운 아침에 조명이 떨어지는 것에 대해 시설에서 불만을 제기한 경우 지점 몇 개를 B에서 C로 이동하여 문제를 해결했습니다. 반대로 부티크 오디오룸에서는 미묘한 결점을 잡아내기 위해 B가 필요했습니다. 잘못된 곡선은 모든 사람의 인내심을 낭비합니다. 오른쪽 곡선은미니 회로 차단기정말로 필요한 순간이 오기 전까지는 눈에 보이지 않는다고 느껴보세요.

실제로 얼마나 많은 차단 용량이 필요합니까?

차단 용량은 장치가 안전하게 차단할 수 있는 최대 오류 전류입니다. 설치 지점에서 사용 가능한 단락 전류가 장치 용량을 초과하는 경우 안전 및 규정 준수 문제가 발생합니다. 나는 예상되는 단락 전류(PSC)를 측정하거나 계산하고 특히 나중에 변압기, PV 타이 또는 EV 충전기를 추가할 수 있는 현장에서 여유를 둡니다. 제가 책상 위에 두고 있는 간략한 워크시트는 다음과 같습니다.

결함 수준이 증가하는 것으로 의심되면 나중에 하드웨어를 교체하는 대신 지금 용량 계층을 위로 이동합니다. 오늘은 비용이 조금 더 들고 지금부터 6개월 후 주말 정전을 방지할 수 있습니다.

표준 및 승인으로 인해 내 결정이 어디에서 변경됩니까?

표준은 서류 작업이 아닙니다. 표준은 스트레스 상황에서 장치가 작동하는 방식을 정의합니다. 글로벌 프로젝트에서 나는 두 가지 가족을 똑바로 유지합니다.

• IEC 60898-1: 주거용 및 경상업용으로 일반적으로 사용됩니다.
• IEC 60947-2: 산업용 제어 장치; 더 높은 성과 기대치 및 조정 세부 사항.

북미에서는 보조 보호 장치와 분기 회로 차단기를 구분합니다.

• UL 1077보조 보호 장치: 다른 장치가 기본 보호 기능을 제공하는 경우에 사용됩니다.
• UL 489분기 회로 차단기: 분기 회로에 대한 기본 보호입니다.

나는 역할에 맞춰 장치를 맞춘다. 패널이 이미 내부적으로 보호된 전용 장비에 전원을 공급하는 경우 보조 보호 장치가 정확할 수 있습니다. 지점을 보호할 때 지점 등급 승인을 찾습니다. 두 경우 모두 승인된미니 회로 차단기적합한 액세서리와 함께 사용하면 검사가 더욱 원활해지고 RFI가 줄어듭니다.

설치 세부 사항을 통해 어떻게 몇 시간을 절약할 수 있나요?

작은 결정이 복잡해집니다. 나는 잘못된 종단이나 잘못된 버스바로 인해 아름다운 일정이 취소되는 것을 보았습니다. 반복 가능한 체크리스트는 다음과 같습니다.

• 종료: 토크 사양 및 도체 등급을 준수하십시오. 패널이 진동하는 경우(압축기 근처) 적절한 곳에 페룰을 사용하십시오.
• 주변 및 그룹화: 더운 방과 밀도가 높은 보드의 경우 용량을 줄입니다. 인클로저가 따뜻해지면 부하를 높이거나 분산시키십시오.
• 버스바 및 상호 연결: 제조업체 버스바는 조립을 단순화하고 접촉 저항을 줄입니다. 혼합 브랜드는 핫스팟을 생성할 수 있습니다.
• 부속품: BMS 가시성을 위해 보조 접점을 맞춥니다. E-stop 또는 화재 경보 통합을 위한 션트 트립을 추가합니다. LOTO 절차에는 잠금 탭을 사용하십시오.
• 라벨링: 회로 ID를 지우고 페이스플레이트 끝의 곡선 문자를 "미스터리 트립"으로 표시합니다.

이러한 기본 사항을 표준 운영 절차에 추가하자 콜백이 중단되었습니다. 잘 설치된미니 회로 차단기설계상 지루하며 운영팀에서는 지루함을 원합니다.

자금 조달을 위해 방어해야 하는 총 소유 비용은 얼마입니까?

취득 가격은 1페이지입니다. 운영 지출은 책의 나머지 부분입니다. 간단한 TCO 모델을 통해 장치 선택을 정당화합니다.

• 직접: 단가, 액세서리, 버스바, DIN 레일 하드웨어.
• 설치하다: 통합 버스바, 통합 액세서리 및 올바른 터미널 형상으로 노동 시간이 절약됩니다.
• 중단 시간: 예상되는 귀찮은 출장 횟수 × 평균 가동 중단 비용(판매 손실, 인력 유휴, 재시작 낭비).
• 서비스 가능성: 평균 진단 시간; 가족을 표준화할 때 유지 비용을 절약합니다.

장치 제품군이 포트폴리오 전반에 걸쳐 월별 귀찮은 여행을 몇 분의 일이라도 줄여준다면 그 비용을 빠르게 회수할 수 있습니다. 그것이 바로 수학 리더십이 이해하는 종류입니다. 이것이 제가 표준화 전후의 사건을 추적하고 입증된 표준을 고수하기로 한 선택을 문서화하는 이유입니다.미니 회로 차단기비슷한 시설을 가로질러 줄을 서세요.

샘플 사양이 빠르게 진행하는 데 도움이 될 수 있습니까?

이해관계자가 명확성을 원할 때 간결한 사양이 회의에서 승리합니다. 작업 노트에 붙여넣고 사이트별로 적용한 템플릿은 다음과 같습니다.

• 장치 유형: 열 자기식, DIN 레일 장착, 필요에 따라 단일 ~ 4극.
• 트립 곡선: 부하 돌입 프로파일 및 판별 연구에 따라 B/C/D가 선택됩니다.
• 정격 전류: 별도로 설계하지 않는 한 차단기 정격의 80% 이하에서 연속 부하를 일치시킵니다.
• 차단 용량: 마진과 문서화된 조정을 통해 설치 지점에서 계산된 예상 단락 전류 이상입니다.
• 승인: 분기 보호가 필요한 경우 IEC 60898-1 또는 IEC 60947-2(글로벌) 또는 UL 489; UL 1077은 보충 보호가 적절한 경우에만 적용됩니다.
• 종료: 관찰된 토크 값; 도체 등급 및 페룰 정책이 문서화되었습니다.
• 액세서리: BMS용 보조 접점, 비상 정지/화재 인터페이스가 필요한 션트 트립, 다극 어셈블리용 제조업체 버스바 시스템.
• 라벨링: 가능한 경우 도어를 닫은 상태에서 회로 ID, 곡선 문자 및 정격 전류를 볼 수 있습니다.

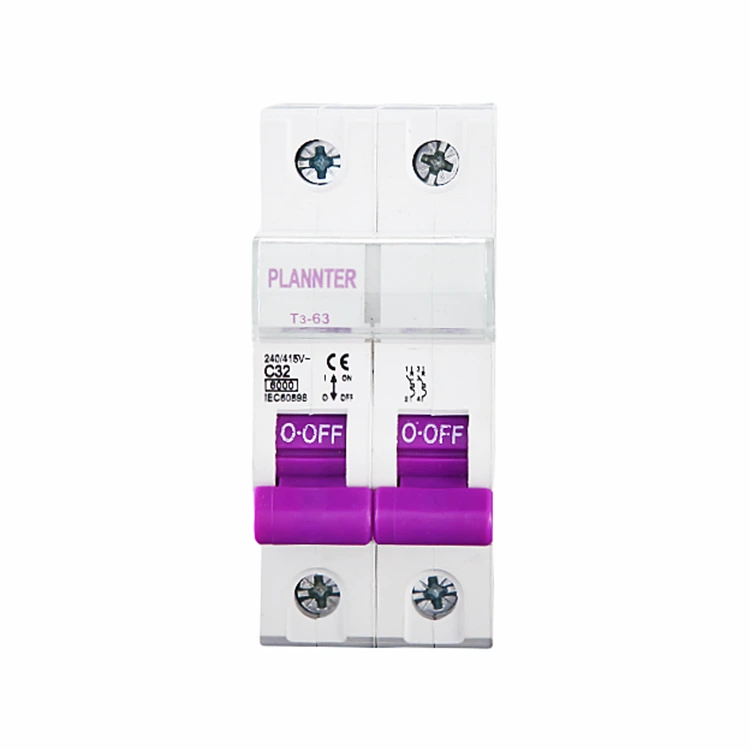

브랜드 고려 사항이 들어가는 곳입니다. 저는 정직한 경감 곡선을 게시하고 액세서리 에코시스템을 제공하는 컴팩트한 산업 디자인으로 강력한 결과를 얻었습니다. 이는 시험해 볼 때 처음으로 알아차린 품질입니다.플래너실제 보드에서 다른 유닛과 함께 유닛을 배치합니다.

자주 묻는 질문(FAQ)은 무엇을 고려해야 합니까?

큐:B, C, D 곡선 중에서 어떻게 선택합니까?
에이:돌입에 대한 곡선을 일치시키십시오. B는 저항성 및 민감한 전자 장치용, C는 일반적인 모터 및 혼합 상업 부하용, D는 용접기 또는 변압기와 같은 심한 돌입용입니다. 측정된 시작 프로필 및 조정 연구에 대해 검증합니다.

큐:MCB와 보조 보호 장치의 차이점은 무엇입니까?
에이:분기 정격 차단기(예: UL 489)는 분기 회로의 기본 보호 장치가 될 수 있습니다. 보조 보호 장치(UL 1077)는 장비 내부의 기존 보호 체계를 백업합니다. 회로의 역할에 맞는 카테고리를 사용하세요.

큐:차단 용량을 언제 높여야 합니까?
에이:계산되거나 측정된 단락 전류가 장치 정격에 도달하거나 현장에서 결함 수준을 높이는 소스(새로운 변압기, PV 타이 또는 EV 충전기)를 추가할 가능성이 높을 때마다 마진을 유지하기 위해 용량 계층을 강화합니다.

큐:주변 온도와 그룹화가 중요합니까?
에이:예. 열은 축적입니다. 주변 온도가 높고 촘촘하게 포장된 장치는 전류 전달 능력을 감소시킵니다. 제조업체의 용량 감소 표를 적용하고 밀도가 높은 보드의 경우 간격이나 환기를 고려하십시오.

큐:LED 조명에 대한 불쾌한 여행을 어떻게 방지합니까?
에이:드라이버의 유입을 확인하고 B가 너무 민감한 C 곡선을 고려하고 대규모 그룹의 시작 순서를 확인합니다. 중립을 단단히 유지하고 THD가 업스트림에서 보호 동작을 유발하지 않는지 확인하십시오.

큐:보조 접점이나 션트 트립을 추가해야 합니까?
에이:BMS에서 원격 상태가 필요하거나 소방 시스템 및 E-stop과의 통합이 필요하다면 그렇습니다. 보조 접점 및 션트 트립은 수동 차단기를 안전 및 제어 전략의 활성 요소로 전환합니다.

큐:글로벌 사이트 전체에서 하나의 제품군을 사용할 수 있나요?
에이:종종 범위가 IEC 60898-1/60947-2에 걸쳐 있고 북미에 해당하는 UL을 제공하는 경우가 있습니다. 표준화는 예비 부품, 교육 및 문서화를 단순화합니다. 나는 여전히 지역 코드와 검사 기본 설정을 확인합니다.

큐:내 문서에서 키워드를 어디에 배치해야 합니까?
에이:다음과 같이 정확한 용어를 사용하세요.미니 회로 차단기— 자재 명세서, 단선 다이어그램 및 패널 일정에서 구매 및 유지 관리 팀이 혼동 없이 동일한 사양을 참조할 수 있습니다.

결론

놀라움을 덜 원한다면 습관이 아닌 행동에 따라 장치를 선택하십시오. 곡선 선택, 차단 용량 마진, 정직한 경감 및 깔끔한 설치 관행을 통해 보호 기능이 좋은 날에는 보이지 않고 나쁜 날에는 결정적인지 여부가 결정됩니다. 컴팩트하고 액세서리가 풍부한 라인을 검증한 다음 유사한 사이트에서 표준화하여 운영의 일관성을 확인하고 재무의 TCO를 낮추어 균형을 이루었습니다. 다음 보드에 대한 옵션을 탐색 중이시라면 기꺼이 현장 메모를 공유하고 귀하의 부하에 맞는 선택을 할 수 있도록 도와드리겠습니다.

특정 회로를 평가하거나 샘플을 요청할 준비가 되셨나요?문의하기 귀하의 애플리케이션에 대한 등급, 곡선 및 액세서리에 대해 논의하거나 오늘 문의를 남겨주시면 귀하의 예산과 일정에 맞는 최종 목록을 작성하는 데 도움을 드리겠습니다. 당신의 다음미니 회로 차단기결정은 패널을 저장할 때까지 마지막으로 생각해야 합니다.
