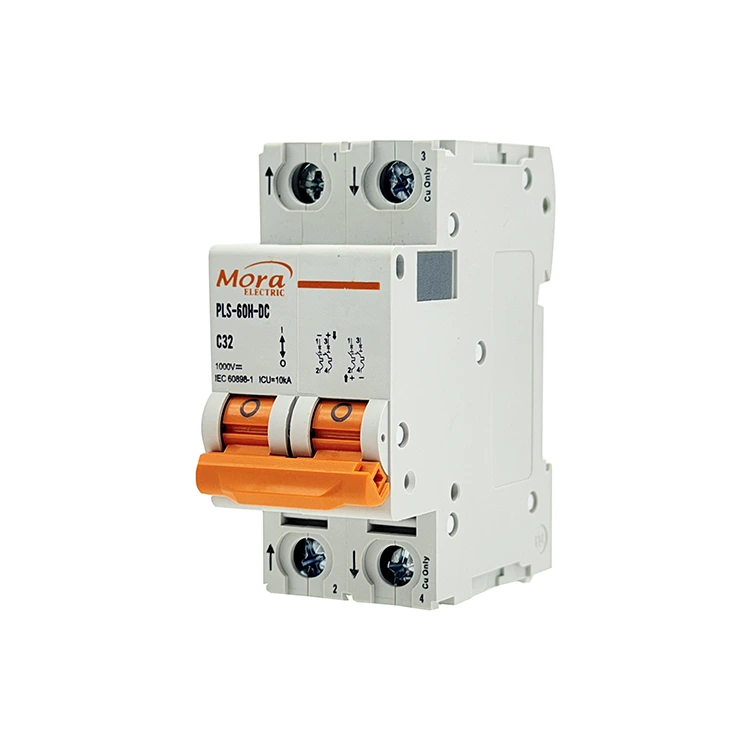

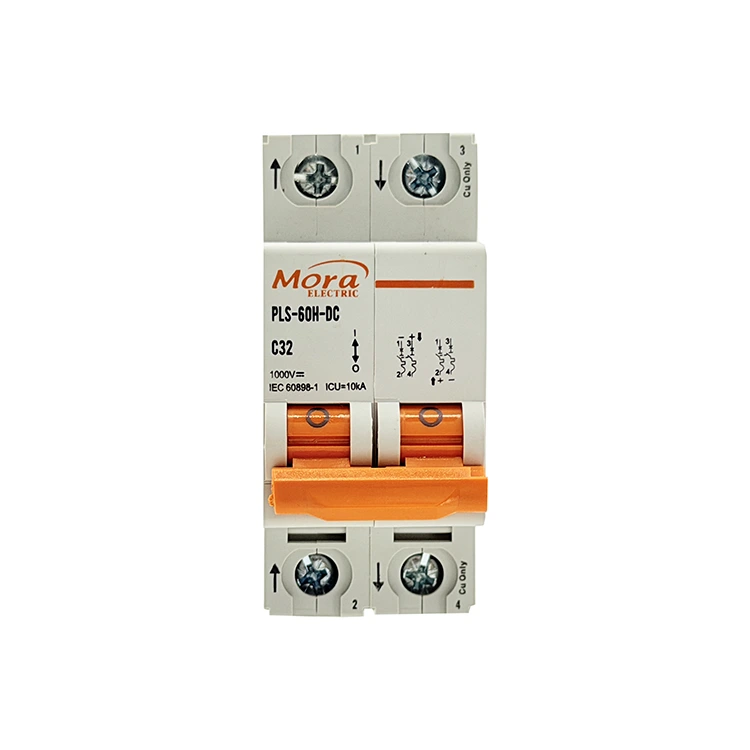

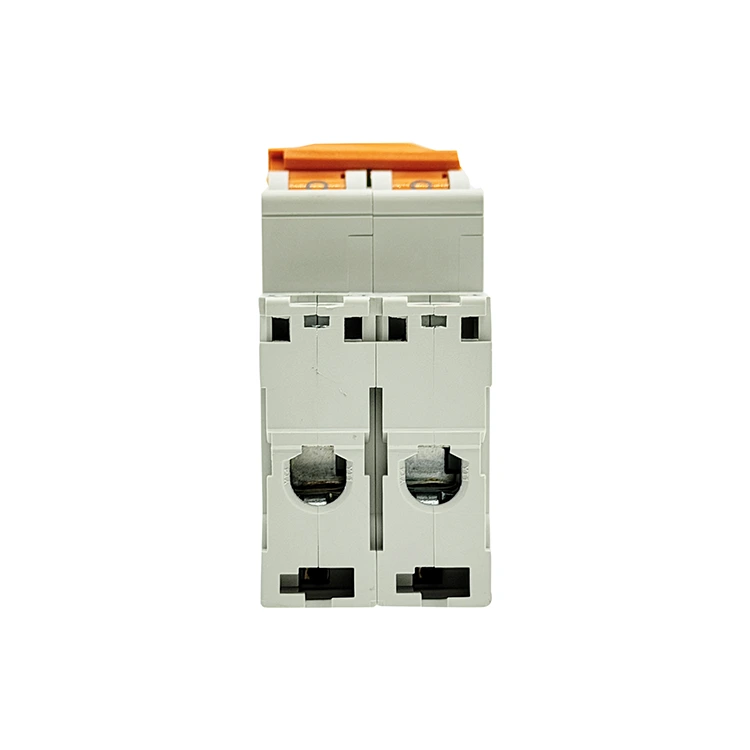

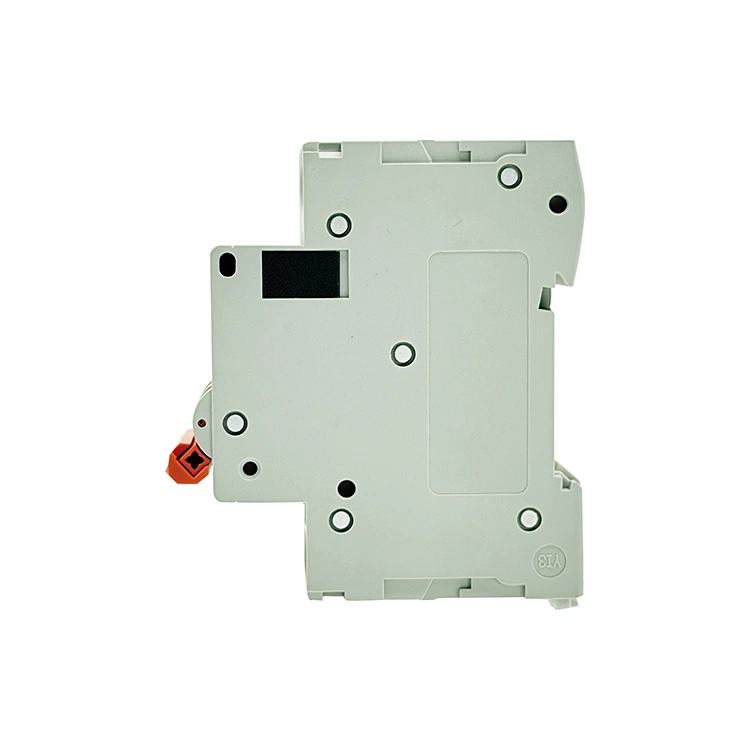

C65 2극 DC 회로 차단기

중국에 본사를 둔 신뢰할 수 있는 C65 2극 DC 회로 차단기 공장인 PUGAO(Mora)는 양극 라인과 음극 라인을 동시에 차단하도록 설계된 다극 저전압 스위치를 제조합니다. 이 2P 열자기 차단기는 자동화된 점 용접 및 고용량 이중 자기 아크 챔버를 사용하여 까다로운 통신 및 광전지 요구 사항을 처리합니다.

기술적 정의

C65 2극 DC 회로 차단기는 최대 500V의 고전압 직류(DC) 루프를 관리하고 차단하도록 제작된 통합 전기 기계 안전 장치입니다. 단극 대안은 라인의 한쪽 면만 차단하는 반면, 2극 구성은 양극 및 음극 도체를 동시에 처리합니다. 이 이중 회선 중단은 완전한 갈바닉 절연을 제공하며 비접지 부동 네트워크에 중요합니다.

당사의 2P 소형 회로 차단기는 내부 공통 트립 메커니즘을 사용하여 두 개의 독립 극을 결합합니다. 두 극 중 하나가 오류를 감지하면 두 라인 모두 즉시 개방되어 전압이 나머지 도체를 통해 역류되는 것을 방지합니다.

500V 플로팅 태양광 PV 어레이

인버터 효율을 극대화하기 위해 시스템 전압을 높이는 태양광 어레이에서는 음극 라인을 접지하는 것이 종종 비실용적입니다. C65 2극 DC 회로 차단기는 PV 스트링의 양극 및 음극 출력에 연결됩니다. 두 극성을 모두 분리함으로써 주간 유지 관리 루프 중에 잠재적인 접지 충격 위험을 완전히 제거합니다.

대용량 배터리 에너지 저장 시스템

산업용 배터리 뱅크 및 독립형 태양열 저장 구성은 종종 120V ~ 400V DC 설정에서 실행됩니다. 단극 장치는 이러한 회로에서 이중 접지 오류를 안전하게 제거할 수 없습니다. 이 2극 시스템을 구현하면 배터리 인클로저의 어느 곳에서나 단락이 발생할 경우 깨끗하고 포괄적인 종료가 발생합니다.

전기차 급속 충전 인프라

상업용 고속 충전소는 고전압 DC 경로를 사용하여 에너지를 차량 배터리로 전송합니다. 이 회로 차단기는 내부 정류기 하위 회로와 기본 분배 코드 사이의 로컬 격리 체크포인트 역할을 하여 서비스 기술자에게 모든 전력선을 한 번에 차단할 수 있는 기계적 방법을 제공합니다.

기술 사양

아래 나열된 성능 한계 및 원자재는 당사 생산 현장의 자동화된 테스트 작업대를 통해 검증되었습니다.

C65 2극 DC 회로 차단기의 기술적 이점

1. 이중 극 동기 트립 링키지

한 레일에서 고전압 단락이 발생하면 비대칭 전압 스파이크로 인해 인버터나 데이터 서버가 손상될 수 있습니다. C65 2극 DC 회로 차단기에는 내부 극을 모두 연결하는 내부 기계식 트립 바가 있습니다. 양극 레일에서만 단락이 발생하더라도 내부 연결은 5밀리초 이내에 두 극을 기계적으로 열어 전체 하위 회로에서 잠재적인 위험 벡터를 제거합니다.

2. 직렬연결 영구자석 아크소화

DC 전압이 높을수록 접점이 분리될 때 더 길고 강렬한 전기 아크가 생성됩니다. 이에 대응하기 위해 당사의 2P 차단기는 직렬로 연결된 두 개의 서로 다른 아크 챔버를 통해 전류 경로를 전달합니다. 각 챔버에는 전자기력을 사용하여 아크를 늘려 두 개의 개별 9플레이트 강철 냉각 그리드로 밀어넣는 영구 자석이 내장되어 있습니다. 이 이중 챔버 설계는 아크 전압을 분할하여 단일 극 레이아웃보다 더 빠르게 500V DC 에너지를 소멸시킵니다.

3. 자동화된 제조 및 일관된 교정

내부 조립의 변화로 인해 트립 중에 한 극이 다른 극보다 지연되어 일시적인 라인 불균형이 발생할 수 있습니다. PUGAO(Mora)는 소형 회로 차단기용 완전 자동화 생산 라인을 사용하여 이러한 인적 변수를 제거합니다. 펀칭, 스폿 용접 및 내부 부품 배치는 자동화된 기계로 관리되므로 양쪽 극에서 동일한 내부 저항과 동기식 기계적 타이밍을 보장합니다.

일반적인 진단 분야 솔루션

• 회로 차단기는 'ON' 위치로 전환되면 즉시 작동됩니다. 근본 원인: 하류의 양극 및 음극 배전선 사이에 직접적인 데드 쇼트가 존재하거나 접지되지 않은 시스템에서 접지 오류가 발생했습니다. 해결책: 차단기를 분리하십시오. 단락된 도체나 파손된 절연 재킷을 찾으려면 다운스트림 배선 하니스에서 절연 저항 테스터(메그옴미터)를 사용하십시오. 총 연속 전류가 공칭 정격을 초과하지 않는지 확인하십시오.

• 한 터미널 포트에 국부적으로 녹거나 타는 현상이 나타납니다. 근본 원인: 설치 중에 단자 나사를 권장 토크로 조이지 않았거나 와이어 크기가 일치하지 않아 구리 가닥이 느슨해졌습니다. 해결책: 탄화되거나 산화된 케이블 끝을 잘라냅니다. 절연체를 다시 벗기고 깨끗한 전선 코어를 터널형 단자 클램프에 완전히 삽입한 다음 보정된 도구를 사용하여 나사를 2.5Nm의 토크로 조입니다.

기술 FAQ

500V DC 시스템에서 2개의 단극 차단기를 나란히 배선하는 대신 2극 차단기를 사용해야 하는 이유는 무엇입니까?

독립 단극 차단기에는 내부 기계적 연결 장치가 없습니다. 오류가 발생하면 하나의 차단기가 다른 차단기보다 1000분의 1초 먼저 열리거나 하나가 완전히 트립되지 않을 수 있습니다. 이로 인해 반대편 레일에 완전히 전원이 공급되고 전압이 시스템으로 역공급되어 서비스 직원이 위험해지고 장비가 손상될 수 있습니다.

들어오는 양극선과 음극선이 교차 배선되면 이중 아크 챔버 내부에서는 어떤 일이 발생합니까?

교차 배선은 내부 부품을 통해 전류 루프의 방향을 변경합니다. 접점이 끊어지면 내부 영구 자석이 전기 아크를 강철 냉각 그리드 안으로 밀어올리는 대신 기계식 래칭 메커니즘 쪽으로 아래쪽으로 끌어당깁니다. 갇힌 아크는 내부 구성 요소와 PA66 외부 하우징을 빠르게 녹입니다.

실외 태양광 결합기 인클로저 내부의 높은 주변 열은 이 2극 장치의 성능에 어떤 영향을 줍니까?

당사의 바이메탈 열 과부하 요소는 표준 30°C 기준으로 보정됩니다. 열악한 박스 환기와 주변 열이 결합되어 내부 온도가 55°C까지 올라가면 C65 2극 DC 회로 차단기 내부 요소가 예정보다 빨리 확장됩니다. 이로 인해 유효 열 트립 임계값이 정격 명판 값의 약 83%로 이동하며, 이를 위해서는 활성 환기 또는 목표 부하 감소가 필요합니다.
