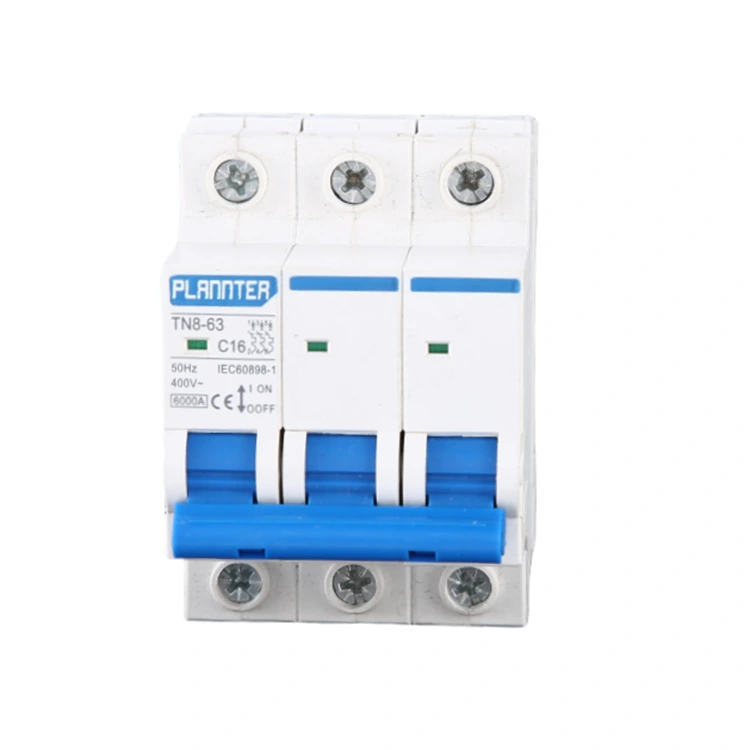

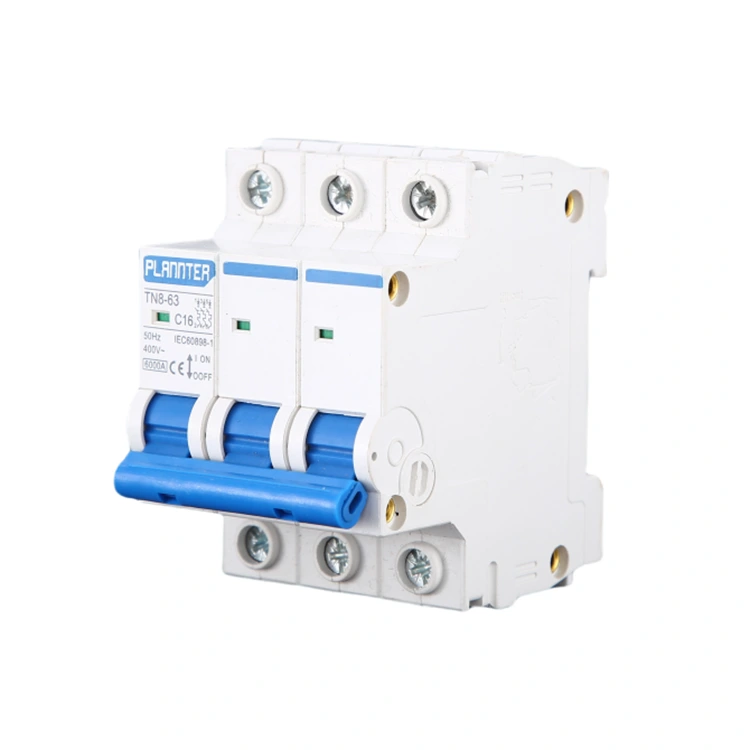

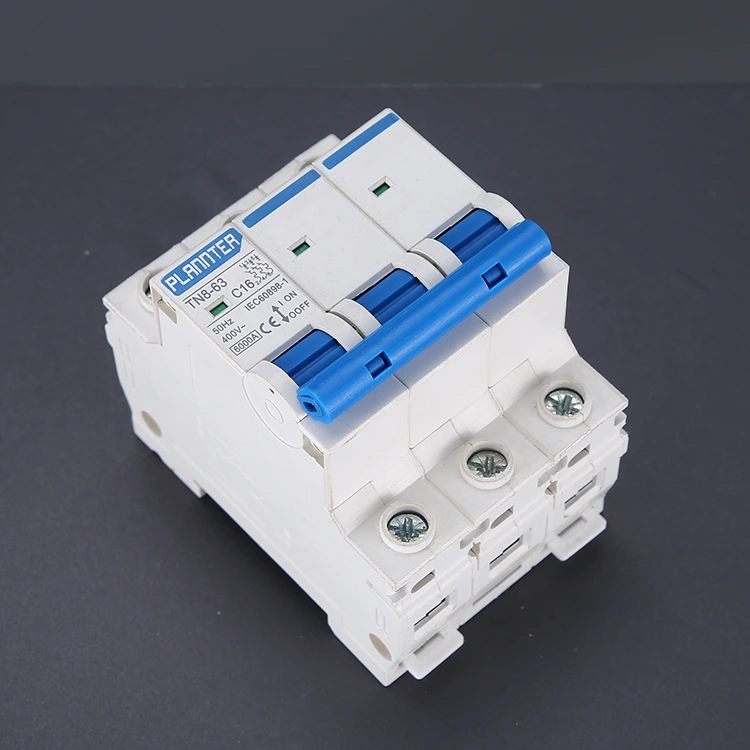

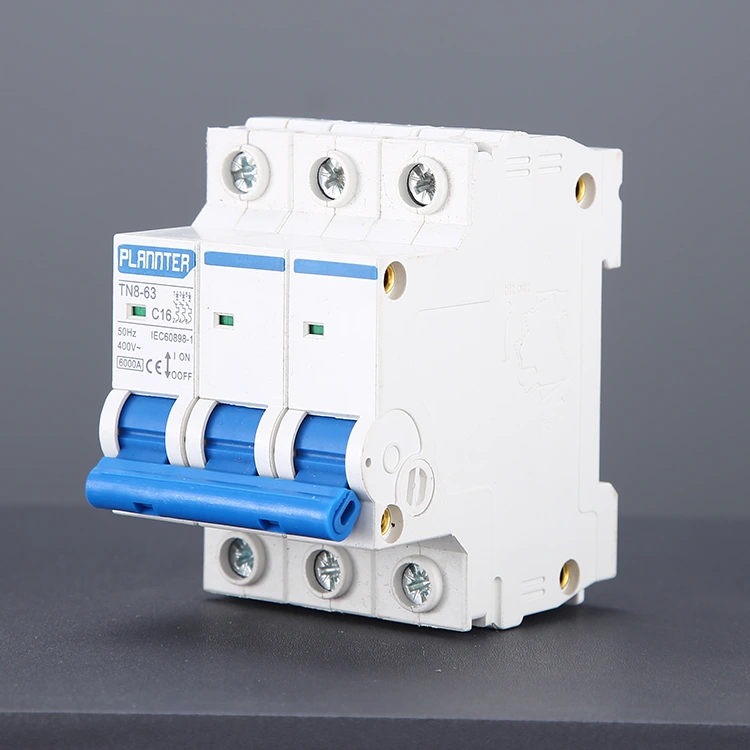

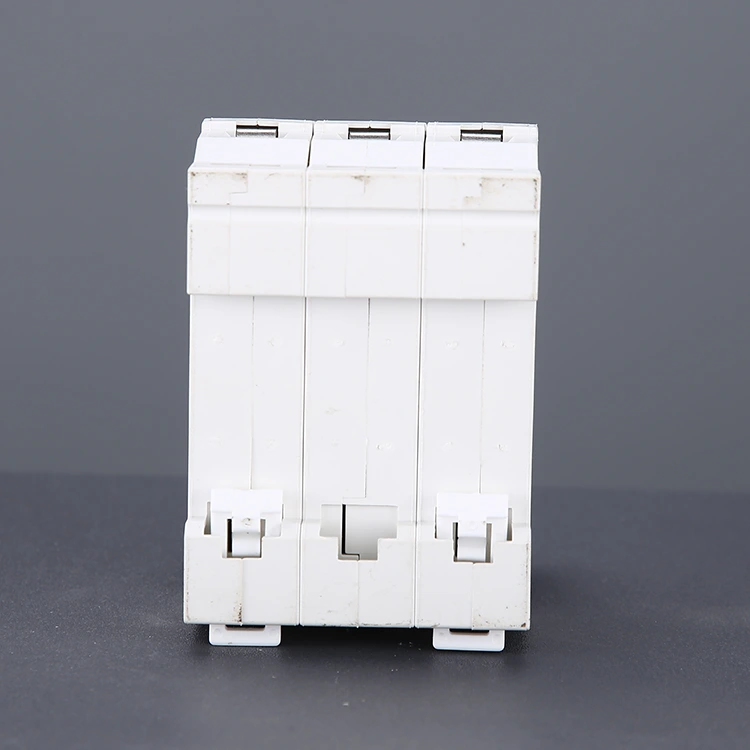

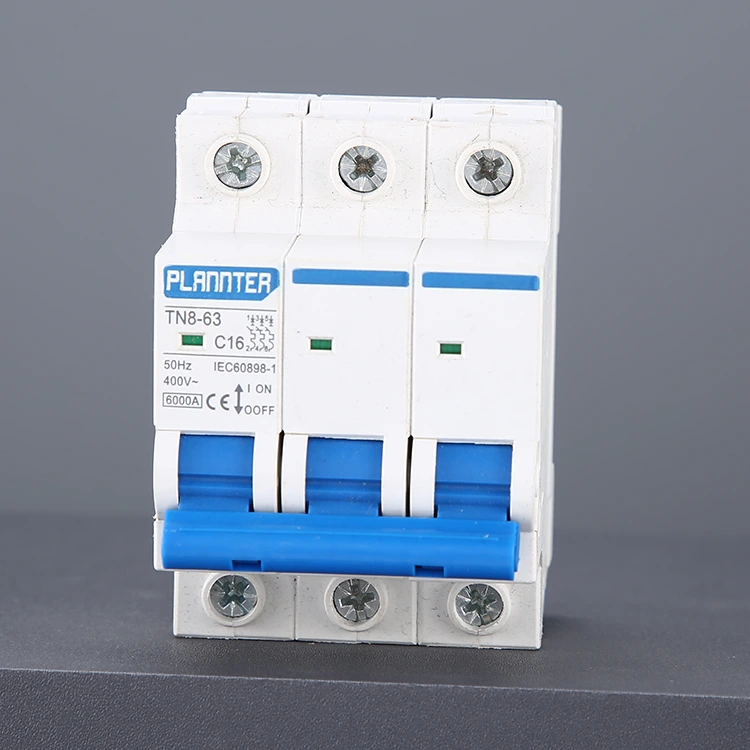

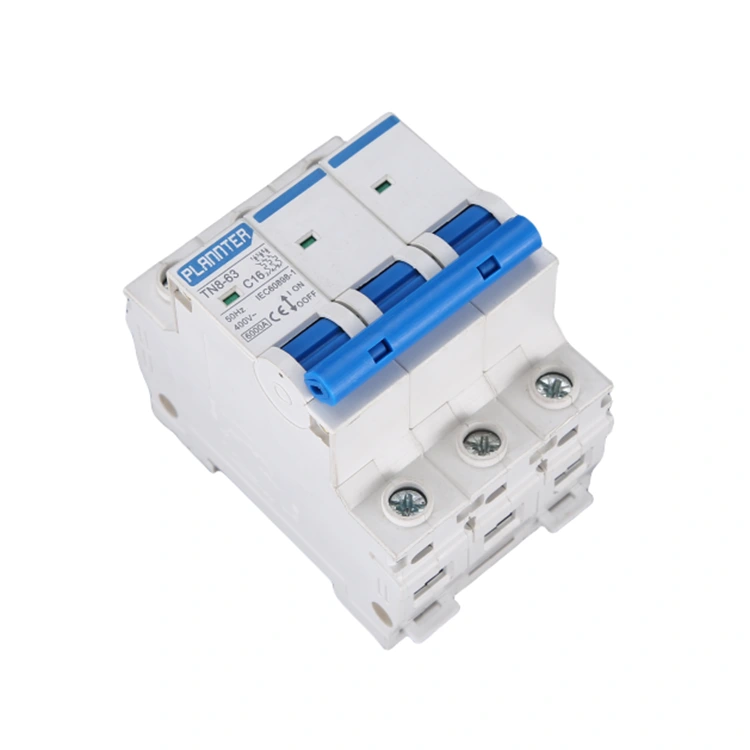

3극 구리 소형 회로 차단기

PUGAO(Plannter Electric) 3극 동 소형 차단기는 유려한 라인으로 아름답고 심플한 디자인을 갖고 있으며, 난연성이 우수한 고급 케이스 재질로 제작되었습니다. 또한, 컴팩트한 사이즈 디자인과 작은 부피로 인해 다양한 분전함 및 제어 캐비닛에 설치가 용이하여 공간이 절약됩니다.

주요 구성 요소에는 접점, 아크 소화 장치, 해제 메커니즘 등이 포함됩니다. 접점은 고품질 구리로 만들어져 전도성과 내마모성이 우수하고 접촉 저항을 줄이고 열 손실을 낮춥니다. 우리는 회로 차단기가 회로를 차단할 때 아크를 빠르게 소멸시켜 아크가 장비를 손상시키는 것을 방지할 수 있는 아크 소화 그리드 및 아크 소화 실드와 같은 고급 아크 소화 기술을 사용합니다. 릴리스 메커니즘은 MCB의 자동 보호 기능을 실현하는 핵심입니다. 회로에 과부하, 단락 및 기타 결함이 발생하면 릴리스 메커니즘이 신속하게 작동하여 회로 차단기가 작동하고 회로를 차단하여 전기 장비와 인력의 안전을 보호할 수 있습니다.

3P 회로 차단기에 구리가 필수적인 이유는 무엇입니까?

많은 응용 분야에서 3P 회로 차단기는 전류 부하가 크고 작동 기간이 길어지는 전기 모터 또는 대규모 산업 장비에 전력을 공급하는 역할을 합니다. 비용을 절감하기 위해 구리 피복 알루미늄 또는 구리 도금 철과 같은 재료를 내부 전도성 부품에 사용하는 경우 성능이 저하됩니다. 특히 이 장치에는 전체가 구리로 구성된 구조에서 제공하는 뚜렷한 장점이 부족합니다.

1. 극히 낮은 온도 상승

구리의 전기 저항은 알루미늄이나 철의 전기 저항보다 훨씬 낮습니다. 32A 또는 63A와 같은 고전류를 전도할 때 순수 구리 전도성 부품은 열을 실질적으로 적게 발생시킵니다. 이를 통해 회로 차단기는 내부 과열로 인한 불필요한 트립을 방지할 수 있으며, 고온에 장기간 노출되어 하우징이 부서지거나 조기에 성능이 저하되는 일도 없습니다.

2. 우수한 단락 내량

구리는 기계적 강도와 열 안정성이 뛰어납니다. 6kA 또는 10kA의 고장 전류를 생성하는 단락이 발생하는 경우 엄청난 전자기력과 전기 아크의 극심한 열로 인해 전도성 버스바가 변형되거나 녹지 않으므로 차단기가 고장 전류를 안전하고 효과적으로 차단할 수 있습니다.

3. 우수한 배선 성능

구리 배선 단자는 케이블(일반적으로 구리선으로도 만들어짐)과의 친화성이 뛰어나 접촉 저항이 낮습니다. 또한 구리는 산화에 대한 저항력이 뛰어나 배선 연결 지점의 과열 및 탄화를 방지합니다.

핵심 매개변수

정격전압: 정격전압은 AC400V로 AC 400V 전압 환경에서 무사고로 안정적으로 동작할 수 있으며 산업플랜트, 상업용 건물, 주거용 주택 등 저전압 배전 시스템에 사용하기에 적합합니다.

따뜻한 팁: 회로 차단기를 선택할 때 정격 전압은 실제 회로 전압과 일치해야 합니다. 그렇지 않으면 회로 차단기가 제대로 작동하지 않을 수 있으며 심지어 안전 사고가 발생할 수도 있습니다.

정격전류: 정격 전류 범위는 6A ~ 63A이며 다양한 부하 전류 요구 사항을 충족할 수 있습니다.

단락 차단 용량: 모델 T8-3P Pugao 3극 구리 소형 회로 차단기는 최대 6kA의 단락 차단 용량을 지원합니다. 단락 오류 발생 시 전류를 신속하게 차단할 수 있는 강력한 단락 차단 용량을 갖추고 있어 전기 장비와 전체 전력 시스템의 안전을 효과적으로 보호합니다.

우리의 제조 표준

PUGAO(Plannter Electric)는 직접 제조업체로서 당사의 모든 고사양 3극 차단기에 고급 구리 부품을 활용하기 위해 최선을 다하고 있습니다. 확신을 갖고 대량 구매를 진행하거나 당사에 직접 문의하여 프로젝트 요구 사항에 맞는 특정 사용자 정의를 준비할 수 있습니다.

완전 자동화된 스폿 용접 기술: 우리는 완전히 자동화된 장비를 사용하여 구리 접점을 버스바에 고정밀 용접하여 연결 지점의 전기 저항이 거의 0이 되도록 보장합니다.

T2 등급 전해 구리: 고순도 전해동만을 엄선하고, 재활용 구리나 불순물이 함유된 구리의 사용을 엄격히 거부하여 순수 차단 용량 6kA를 원천적으로 보장합니다.

두꺼운 은도금 접점: 전류가 흐르는 구리 부품의 접점 표면에 은 기반 합금 접점을 추가하여 아크 침식(회로 중단 시 발생하는 전기 아크로 인해 구리 재료가 연소되는 현상)을 방지합니다.
