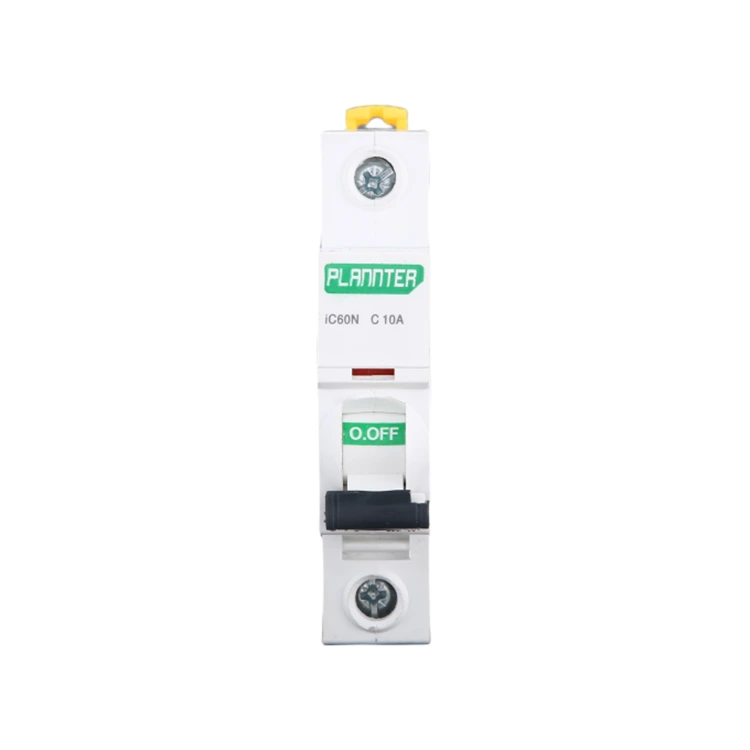

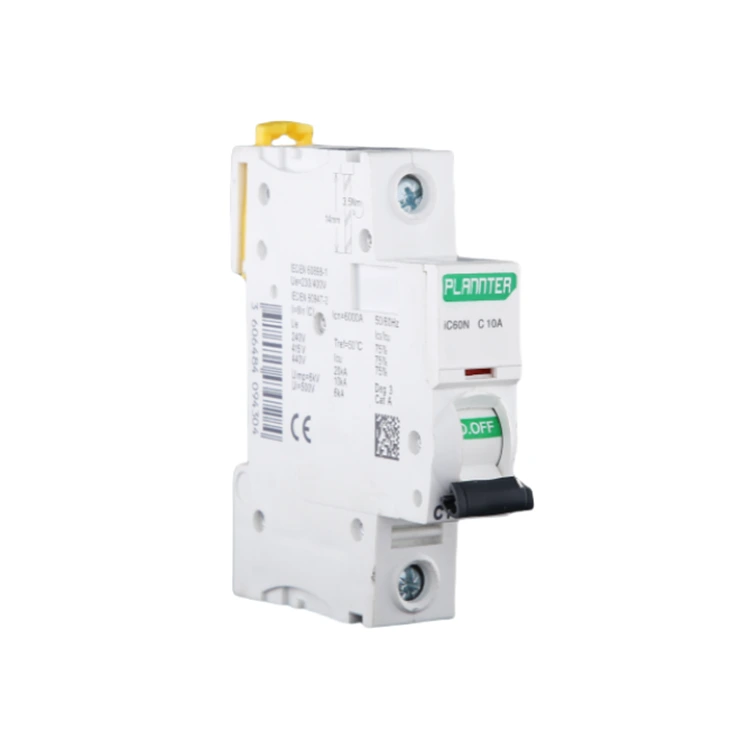

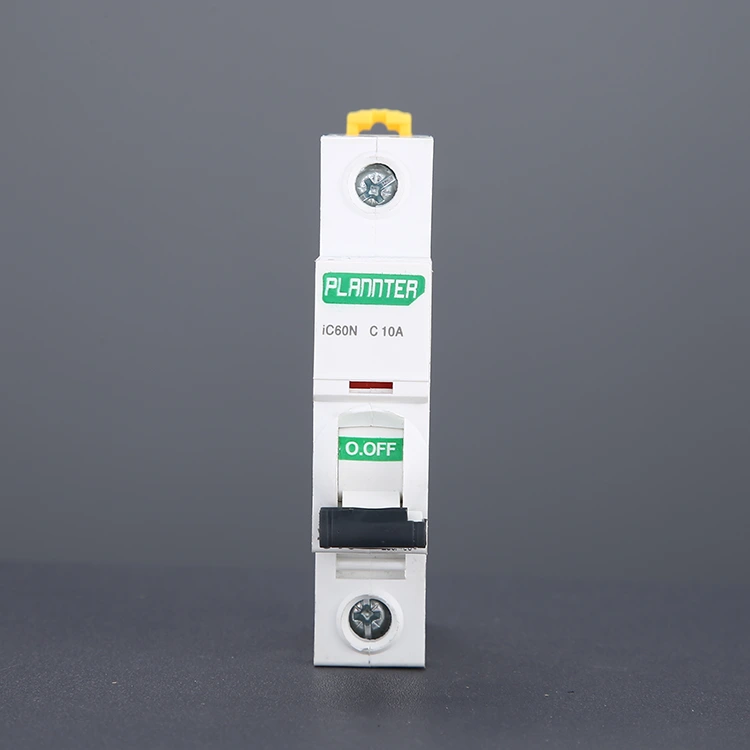

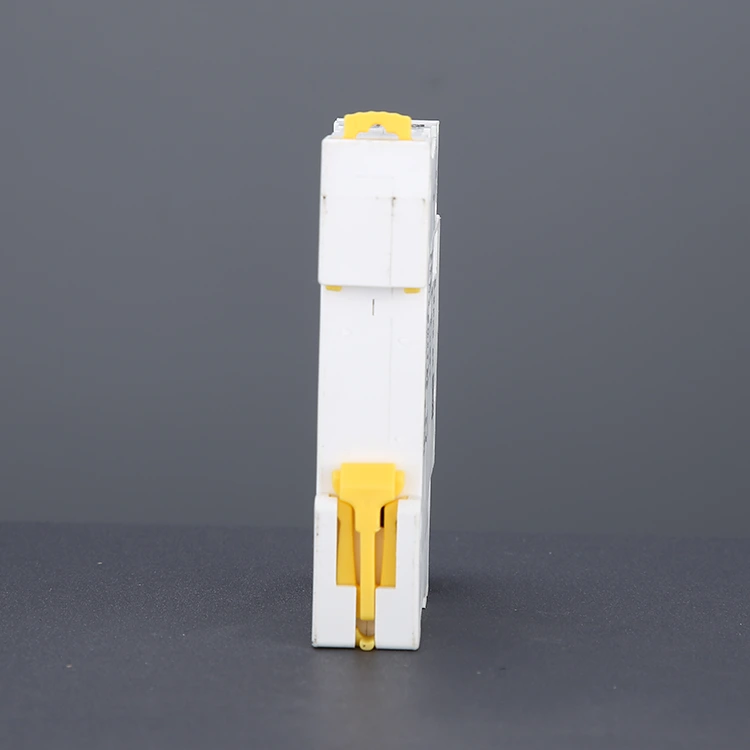

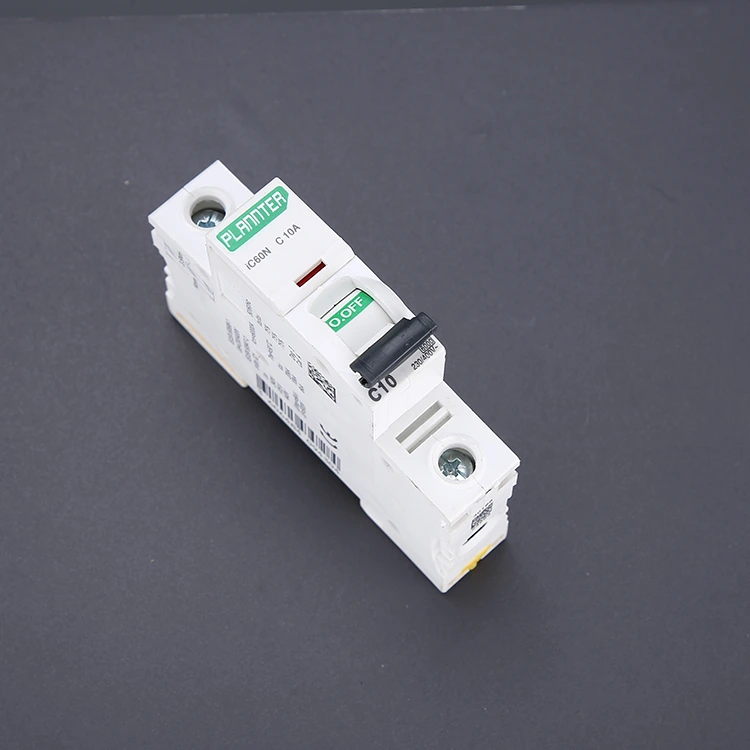

AC 고전류 소형 회로 차단기

가정용 회로 차단기의 가장 일반적인 유형은 단극 AC 고전류 소형 회로 차단기로서 단일 소방선과 단일 제로선으로 구성되며 가정용 전기 패널에 장착되어 단일 전선 내의 전류를 모니터링하고 제어합니다. 이는 과부하 및 단락으로부터 단일 와이어를 보호합니다. 과부하 또는 단락 상태가 발생하면 회로 차단기가 작동하여 자동으로 전원 공급을 차단합니다. 전기 화재로부터 전기 장비를 보호할 수 있습니다.

우리의 기술

고전류를 처리하려면 제품의 기계적 구조와 재료에 대한 엄청난 요구 사항이 필요합니다. PUGAO는 10년 이상의 제조 전문 지식을 바탕으로 AC 고전류 소형 회로 차단기가 실제 응용 분야의 요구 사항을 충족하도록 완벽하게 맞춤화되도록 기술 최적화 및 업그레이드를 구현했습니다.

1. 내부 부품이 모두 구리로 두꺼워졌습니다.

전류가 높을수록 내부 저항에 의해 발생하는 열이 더 커집니다. 모든 내부 전도성 브리지와 코일은 고순도 전해 구리로 제작되었으며, 표준 모델에 비해 두께가 30% 증가하여 온도 상승을 안전한 한도 내에서 유지합니다.

2. 높은 차단 성능을 기본으로 제공

고전류 회로는 일반적으로 전기 시스템의 프런트 엔드에 위치합니다. 단락이 발생하는 경우 예상되는 오류 전류가 매우 높을 수 있습니다. PUGAO의 고전류 시리즈는 10kA의 차단 용량을 표준으로 제공하여 심각한 결함이 발생하는 동안 하우징이 파손되지 않고 손상되지 않도록 보장하여 배전반을 보호합니다.

3. 대형 은합금 접점

무거운 하중 하에서 접점 용접을 방지하기 위해 표면적이 훨씬 더 넓은 은 기반 합금 접점을 사용합니다. 이 소재는 우수한 전기 전도성을 자랑할 뿐만 아니라 대전류가 자주 발생하는 스위칭 동작에서도 지속적으로 낮은 접촉 저항을 유지합니다.

핵심 애플리케이션 시나리오

높은 전력 용량이 필요한 모든 애플리케이션의 경우(특히 분배 캐비닛 내의 설치 공간을 최소화하는 것이 우선인 경우) AC 고전류 소형 회로 차단기를 선택하는 것이 좋습니다. 이는 특히 다음 시나리오에 적용됩니다.

주요 수신 라인 보호: 대형 빌라, 소매점, 레스토랑의 주 전원 스위치입니다. 모든 가전제품의 총 전류 소모량은 63A를 초과할 수 있으므로 80A 또는 100A의 주 차단기가 필요합니다.

산업용 전력 장비: 고출력 모터, 공기압축기, 사출성형기 등. 이 장치는 시동 시 돌입 전류가 높고 작동 중 작동 전류가 높기 때문에 일반적으로 유형 D 트리핑 곡선이 있는 고전류 회로 차단기가 필요합니다.

신에너지 자동차 충전소: 출력 전류 범위가 80A~125A인 경우가 많은 고전력 DC 및 AC 충전 파일입니다.

데이터 센터: 높은 전류를 처리할 수 있는 용량과 결합된 고밀도 설치 기능이 필요한 서버 캐비닛 행 분배 장치(RDU)를 보호합니다.

PV 및 에너지 저장 시스템: 전력 인버터 출력단의 컴바이너 박스를 보호합니다.

2극 AC 회로 차단기와 1극 회로 차단기의 차이점

FAQ

1. 맞춤형 서비스를 수락합니까?

우리는 OEM/ODM 서비스를 제공하며 AC 고전류 소형 회로 차단기에 브랜드 로고를 인쇄할 수 있습니다. 우리는 또한 귀하의 도면 및 매개변수 요구 사항에 따라 만족스러운 솔루션을 제공할 수 있습니다.

2. 지불 조건은 무엇입니까?

30%는 은행 송금으로 선불로 지불하고, 70%는 배송 전에 지불합니다. 서부 동맹 및 신용장도 허용됩니다.

3. 고전류 차단기의 폭이 표준 차단기의 폭과 동일하게 보이는 이유는 무엇입니까?

바로 여기에 독창성이 있습니다. 표준 18mm 모듈 폭을 유지하므로 표준 DIN 레일에 원활하게 장착할 수 있습니다. 하지만 내부에는 더 높은 사양의 단열재와 특수 방열 채널 설계를 적용해 고전력 부하로 인해 발생하는 열을 효과적으로 관리합니다.

4. 고전류 차단기 설치 시 특별한 요구사항이 있나요?

토크가 핵심 요소입니다. 약 100A 전류의 경우 단자 나사가 약간 느슨해도 매우 짧은 시간 내에 플라스틱 하우징을 녹일 만큼 충분한 열이 발생할 수 있습니다. PUGAO는 전문적인 토크 렌치를 사용하고 배선 연결의 조임 상태를 주기적으로 점검할 것을 권장합니다.
