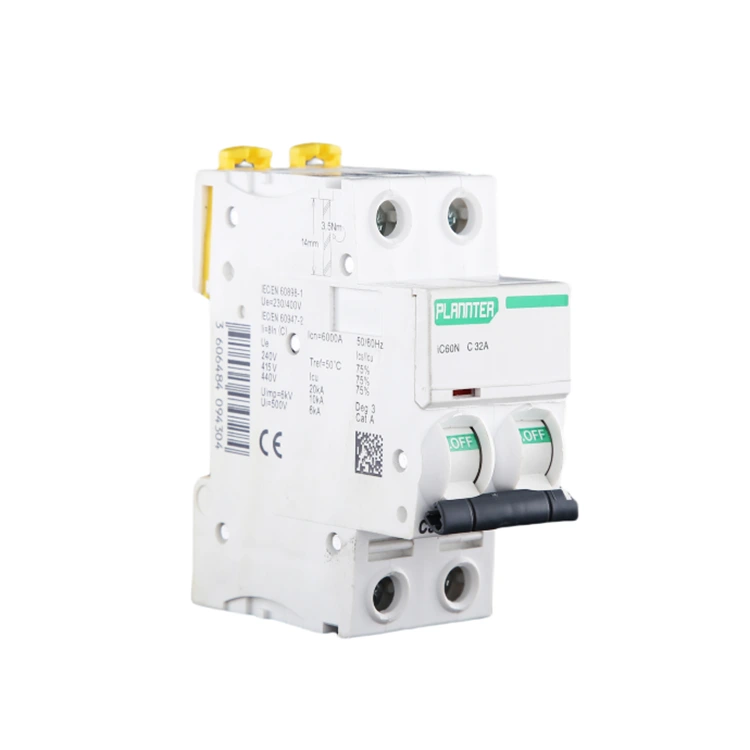

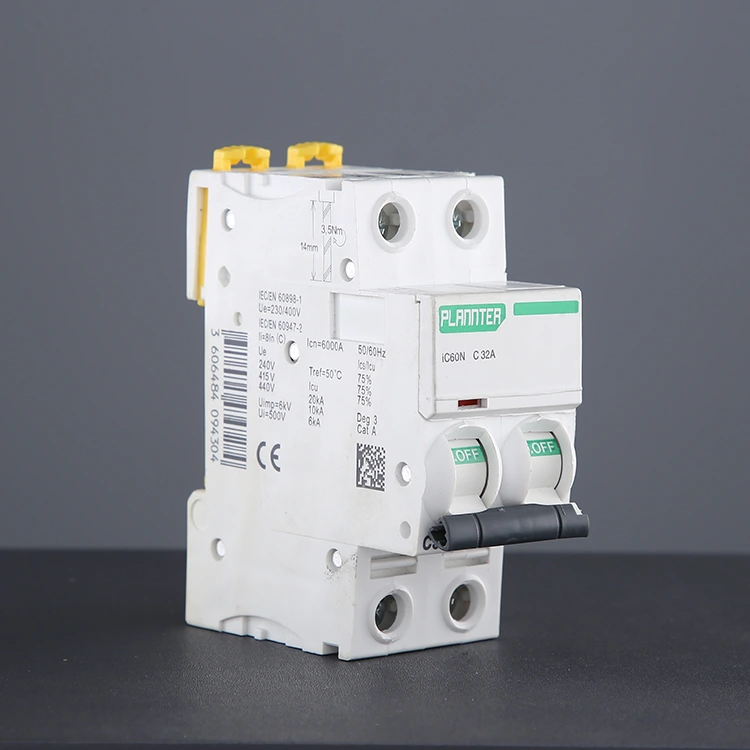

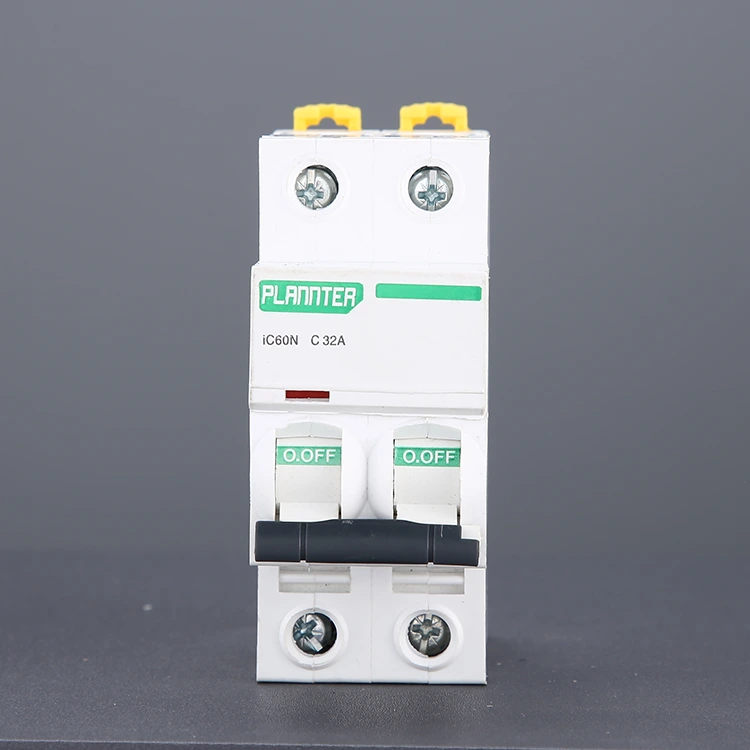

DIN 레일 장착 소형 회로 차단기

DIN 레일 마운트 소형 회로 차단기는 PUGAO(Plannter Electric) 공장에서 생산되며 중국의 제조업체 및 공급업체로서 전 세계 도매업체에 고품질로 제공하고 있습니다. 이 제품의 내부 코어는 열 자기 스트라이커 또는 전자 스트라이커 장치로 구성됩니다.

문의 보내기

제품 설명

파이어 와이어만 분리하는 단극 회로 차단기(1P)와는 달리, 2극 DIN 레일 장착 소형 회로 차단기는 트리핑 시 파이어 와이어와 제로 와이어를 동기적으로 분리하여 제로 와이어의 대전으로 인한 감전 위험을 방지하며 이는 더 높은 안전율입니다. 따라서 가정용 에어컨, 온수기, 배전용 주개폐기, 소형 전력기기 등 정전에 대한 완벽한 보호가 필요한 애플리케이션에 특히 적합합니다.

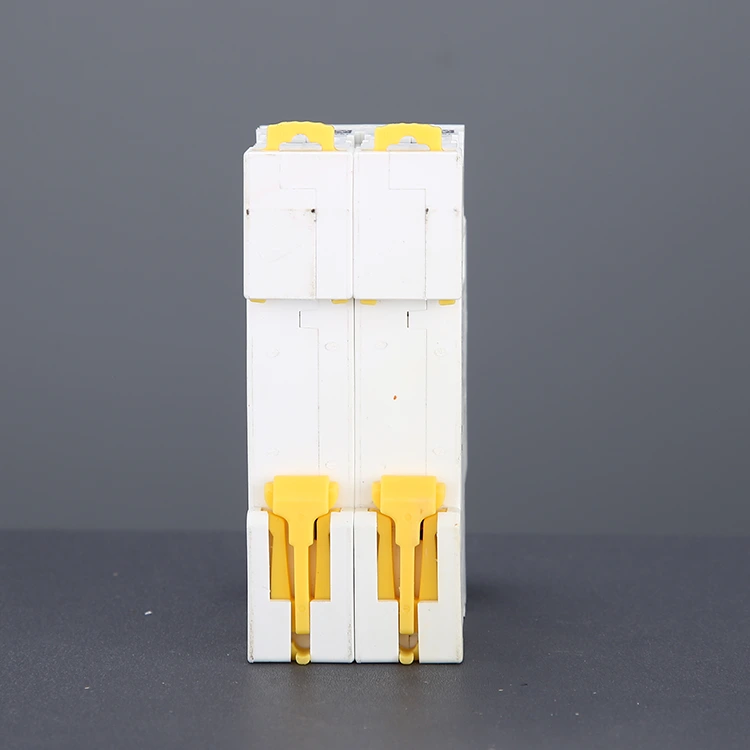

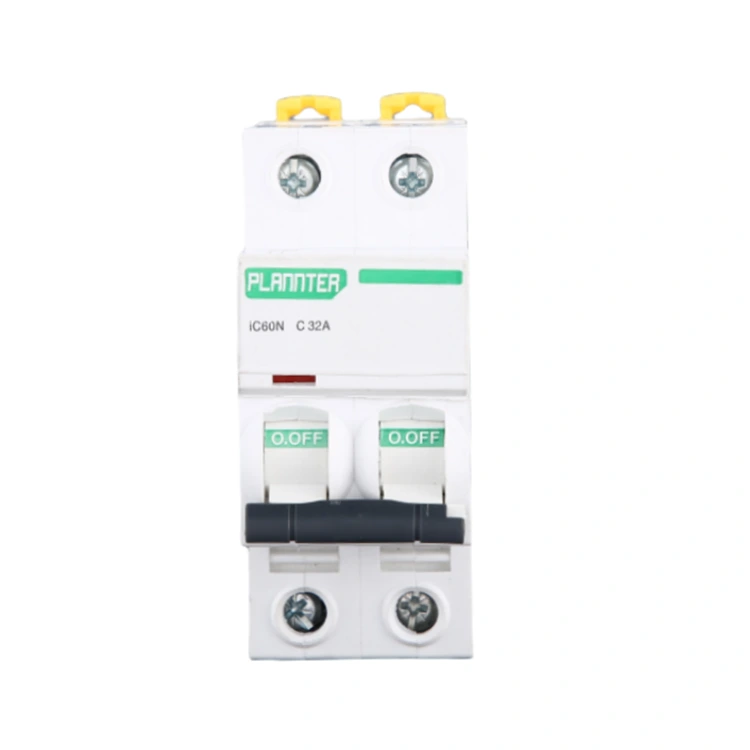

DIN Rail Mount Miniature Circuit Breaker

DIN 레일 설계가 업계 표준인 이유는 무엇입니까?

1. 모듈성과 유연성

블록을 사용하여 건물을 짓는 것과 마찬가지로 여러 회로 차단기, 잔류 전류 장치, 접촉기 또는 계전기를 레일에 나란히 장착할 수 있습니다.

회로에 추가 분기가 필요한 경우 전체 배전반을 교체할 필요 없이 레일의 사용 가능한 공간에 새 차단기를 삽입하기만 하면 됩니다.

2. 탁월한 설치 효율성

전기 기술자의 경우 DIN 레일 장착형 소형 회로 차단기를 설치하는 데 단 몇 초 밖에 걸리지 않습니다. 기존 나사 고정 방식에 비해 설치 시간이 80% 이상 단축됩니다.

3. 표준화 및 호환성

IEC 60898 표준을 준수함으로써 PUGAO 회로 차단기는 ABB, Schneider Electric 및 Siemens와 같은 브랜드와 치수적으로 완벽하게 호환됩니다. 기존 장비를 교체해야 하는 경우 당사 제품이 직접 교체품 역할을 합니다.

4. 열 방출 및 유지 관리

레일 장착은 회로 차단기를 정지시켜 회로 차단기 뒤에 공기 순환 간격을 만들어 효과적인 열 방출을 촉진합니다.

유지 관리를 위해 레일에서 특정 장치를 제거하기만 하면 전체 캐비닛 인클로저를 분해할 필요가 없습니다.

DIN 레일 장착과 고정 장착: 차이점은 무엇입니까?

	DIN 레일 장착	고정 설치
설치 방법	35mm DIN 레일에 스냅온 장착.	전면/베이스 패널에 고정된 나사
설치 효율성	신속함(복잡한 도구가 필요하지 않음)	느림(드릴링 및 나사 조임 필요)
유지보수 및 교체	편리함 - 언제든지 쉽게 분리하고 교체할 수 있습니다.	나사를 풀어야 하므로 불편합니다.
확장성	강력하고 모듈식으로 결합 가능합니다.	약한; 조정하기가 어렵습니다.
안정	안정적인; 표준 배전 시스템에 적합합니다.	내진성이 향상되어 더욱 안전해졌습니다.
응용 시나리오	배전함, 배전 캐비닛, 주거/상업 시스템	산업용 장비, 맞춤형 장비 인테리어
비용	전체 비용 절감(인력 절약)	설치 비용이 상대적으로 높습니다.

레일 장착 선택 시나리오: 레일 장착은 회로 차단기 애플리케이션의 90% 이상에서 선호되는 선택입니다.

● 표준 배전함 또는 캐비닛

● 일괄 설치가 필요한 상황(엔지니어링 프로젝트)

● 향후 유지 관리 또는 확장이 필요할 수 있는 경우

● 주거용, 상업용 및 대부분의 산업용 배전 시스템

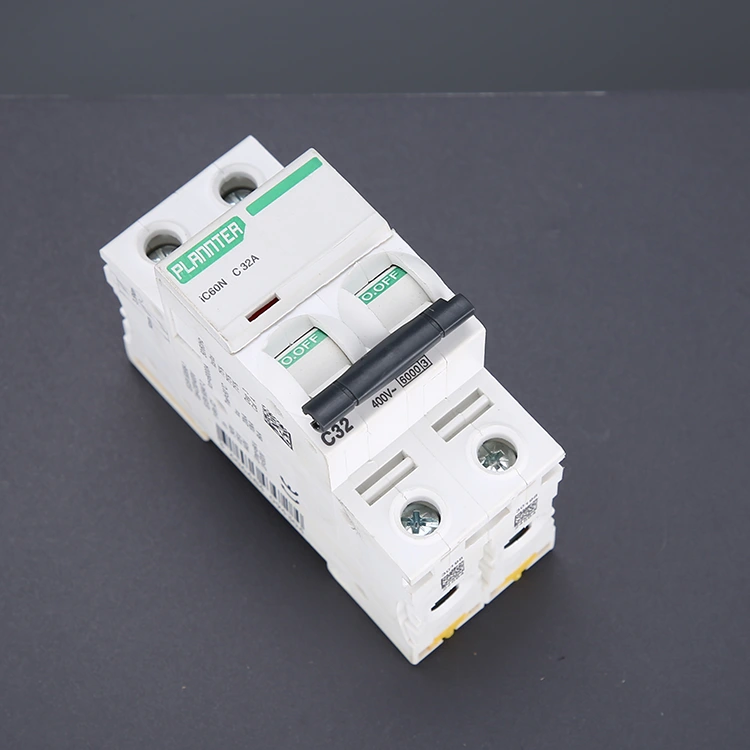

DIN Rail Mount Miniature Circuit Breaker

기능

과부하 보호: 부하전류가 장시간 정격을 초과하면 MCB 내부의 바이메탈이 열에 의해 휘어지면서 기계적 메커니즘이 작동하여 회로를 차단하여 라인의 과열을 방지하고 화재의 원인이 됩니다.

단락 보호: 선로에 단락이 발생하여 순간적으로 전류가 급등하면 전자식 스트라이커가 빠르게 강한 자력을 발생시켜 연결기구를 밀어 접점을 분리시켜 밀리초 트리핑을 실현합니다.

완전한 격리: 유지 보수 또는 정밀 검사 중에 회로 차단기를 수동으로 작동하면 화재 라인과 영점 라인을 동시에 분리할 수 있어 장비에 전기가 통하지 않도록 하고 작업자의 안전을 보호합니다.

이중 모니터링: 이 DIN 레일 장착 소형 회로 차단기는 화재 라인과 제로 라인의 현재 상태를 실시간으로 모니터링하고 어느 라인에 이상이 있을 경우 즉시 보호 조치를 실행할 수 있습니다.

DIN 레일 장착형 회로 차단기를 올바르게 설치하는 방법은 무엇입니까?

제품 배송에 포함된 PUGAO는 포괄적인 설치 및 유지 관리 가이드를 제공합니다. 문제가 발생하면 언제든지 당사의 판매 후 기술 지원 팀에 문의하십시오. DIN 레일 설계는 설치 프로세스를 단순화하므로 표준 설치 관행을 기반으로 권장 사항을 제공할 수도 있습니다.

1단계: 전원 공급 장치 분리

작업을 수행하기 전에 배전함에 대한 주 전원 공급을 차단하는 것이 필수적입니다. 멀티미터나 전압 테스터를 사용하여 들어오는 단자를 확인하십시오. 전압이 없는 것을 확인한 후에 작업을 진행하십시오. 절연 장갑과 보안경을 착용하는 것이 좋습니다.

2단계: 설치 환경 검사

표준 35mm DIN 레일이 분배 상자 내에 설치되어 있는지 확인하십시오. 열 방출 및 향후 유지 관리를 용이하게 하기 위해 충분한 여유 공간이 있는지 확인하고 레일이 느슨함 없이 단단히 고정되어 있는지 확인하십시오.

3단계: 회로 차단기를 레일에 장착

회로 차단기의 상단 클립을 DIN 레일에 맞춘 다음 하단 클립이 자동으로 제자리에 고정될 때까지 아래로 누릅니다. 장치는 단단히 고정되어 있어야 하며 흔들림이 없어야 합니다.

모듈식 설계를 통해 여러 회로 차단기를 나란히 설치할 수 있습니다.

4단계: 전원 및 부하 라인 연결

표준 배선 구성에는 전원 입력을 상위 터미널에 연결하고 부하 출력을 하위 터미널에 연결하는 것이 포함됩니다. 지정된 전류 정격을 충족하는 전선을 사용하십시오(예: 32A 차단기의 경우 전선 단면적 ≥4mm² 권장). 연결이 느슨해지거나 과열되는 것을 방지하기 위해 단자 나사를 단단히 조이십시오.
