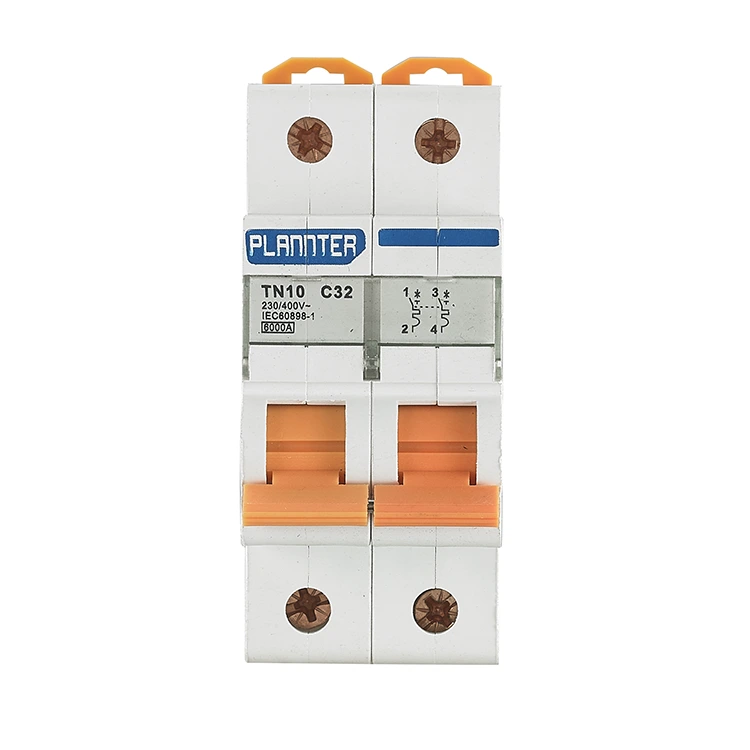

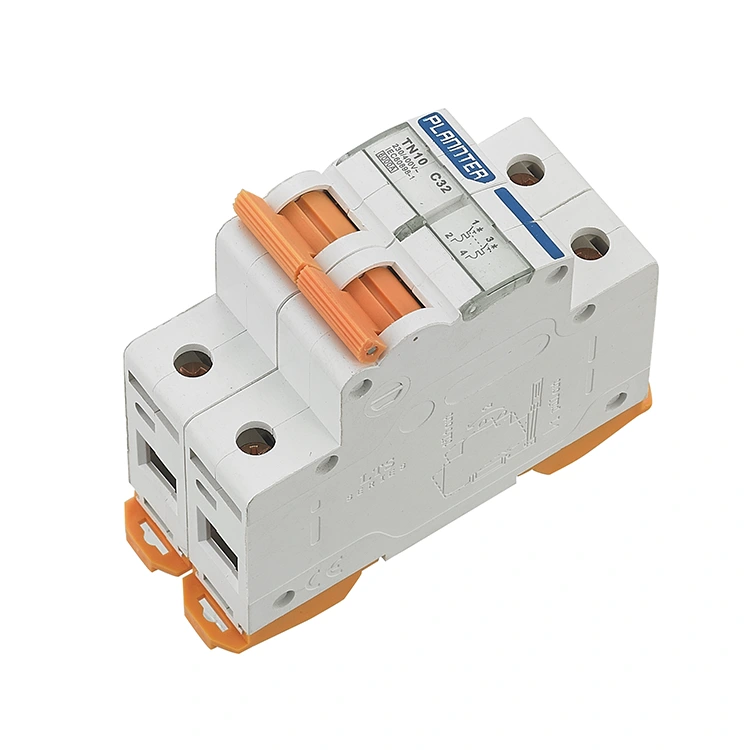

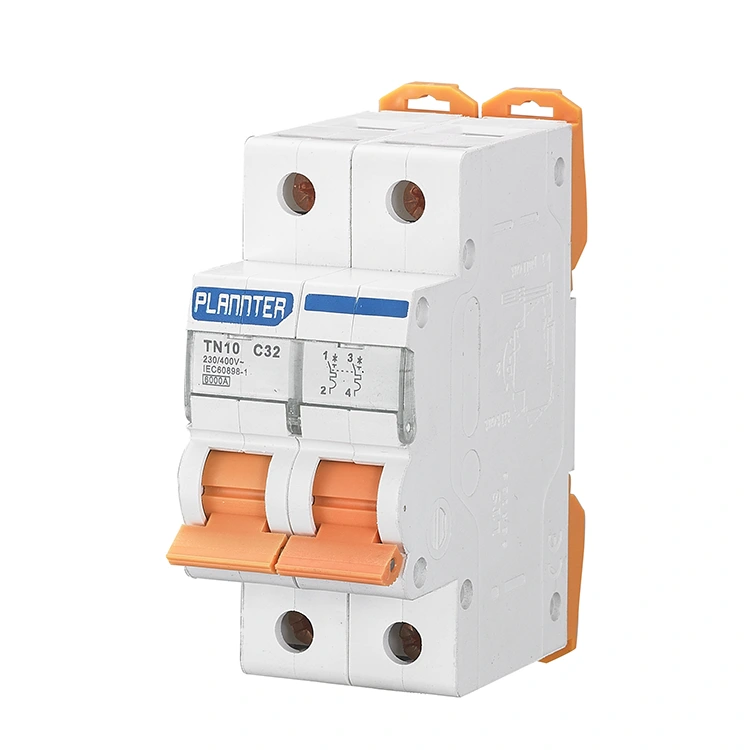

32A 높은 차단 용량 미니 회로 차단기

PUGAO(Plannter Electric) 32A 고차단용량 미니차단기는 양극(화재 및 영점)을 동시에 제어하는 ​​보호장치입니다. Fire선만 차단하는 단극 차단기에 비해 회로의 완전한 분리를 실현하여 더욱 높은 안전성을 제공합니다. 회로에 과부하 또는 단락 오류가 발생하면 제품이 신속하게 반응하여 두 극의 전류 경로를 동시에 차단하여 충전된 제로 라인으로 인해 발생할 수 있는 잠재적인 안전 위험을 효과적으로 방지합니다.

제품의 정격 전류 범위는 6A~63A이며 대부분의 애플리케이션 시나리오의 요구 사항을 충족합니다. 차단 용량은 최대 6kA이므로 심각한 단락이 발생한 경우에도 오류 전류를 안정적으로 차단할 수 있습니다.

32A 높은 차단 용량 미니 회로 차단기란 무엇입니까?

32A 높은 차단 용량 미니 회로 차단기는 정격 전류가 32A이고 높은 단락 차단 용량을 갖춘 저전압 보호 장치입니다. 이는 주로 높은 고장 전류가 특징인 환경에서 작동하는 전기 회로에 대한 안전 보호를 제공하도록 설계되었습니다.

표준 회로 차단기와 마찬가지로 32암페어(일반적으로 6mm² 또는 10mm² 케이블링에 해당) 정격의 회로를 보호하는 역할을 하며 에어컨, 온수기 또는 소규모 산업 장비와 같은 응용 분야에 적합합니다.

"차단 용량"이라는 용어는 이 회로 차단기가 단락 오류 중에 손상을 입지 않고, 특히 접점이 함께 용접되거나 폭발하거나 화재가 발생하지 않고 안전하게 차단할 수 있는 최대 전류 크기를 나타냅니다.

표준 회로 차단기의 차단 용량은 일반적으로 4.5kA 또는 6kA인 반면, 높은 차단 용량 모델은 10kA 이상의 정격을 갖습니다.

심각한 단락이 발생할 경우 순간 전류가 최대 8,000A까지 치솟을 수 있습니다. 이러한 시나리오에서 표준 6kA 차단기를 사용하면 장치가 잠재적으로 폭발할 수 있습니다. 그러나 10kA의 높은 차단 용량 차단기는 손상을 입지 않고 전원 공급 장치를 안전하게 차단할 수 있습니다.

애플리케이션:

주거용 배전 시스템: 가정 배전함의 주 스위치 또는 분기 회로 보호로 가정의 전력 소비 안전을 보장합니다.

광고: 이 32A의 높은 차단 용량 Mcb는 쇼핑몰, 사무실 건물, 호텔의 조명 및 소켓 회로에 사용되어 안정적인 누수 및 과부하 보호 기능을 제공합니다.

산업 환경: 단상 모터 및 기타 중요한 부하를 보호하기 위해 제어 캐비닛, 배전함 및 기타 장비에 사용됩니다.

공공시설: 이 32A 높은 차단 용량 Mcb는 학교, 병원, 역 및 기타 공공 장소의 배전 시스템에서 중요한 보호 역할을 합니다.

임시전원: 건설 현장, 야외 활동 및 기타 임시 전원 공급 상황에서 안전 보호 제공

어떤 시나리오에서 차단 용량이 높은 회로 차단기를 선택하는 것이 좋습니다?

1. 변압기 또는 배전실과의 근접성

원리: 장치가 전원에 가까울수록 잠재적인 단락 전류가 높아집니다. 변압기 출력에서 ​​단락 전류는 쉽게 10kA를 초과할 수 있습니다.

위험: 표준 회로 차단기는 이러한 부하를 견딜 수 없습니다. 따라서 차단 용량이 높은 차단기를 1차 방어선으로 사용해야 합니다.

2. 산업용 전력망 및 긴 케이블 연결

원리: 산업용 버스바는 견고하고 낮은 임피던스를 가지므로 막대한 단락 에너지가 발생합니다.

위험: 표준 회로 차단기에는 아크 소화 기능이 부족한 경우가 많습니다. 아크를 끄지 못하면 분배 캐비닛 내에서 화재가 발생할 수 있습니다.

3. 계단식 보호

원리: 다층 배전 시스템에서 업스트림 회로 차단기는 다운스트림 장치에서 반사되는 에너지를 견딜 수 있도록 더 높은 차단 용량이 필요합니다.

위험: 선택적 보호를 보장하려면 시스템 터미널 끝에 있는 회로 차단기를 차단 용량이 더 높은 모델로 업그레이드해야 하는 경우가 많습니다.

FAQ

Q: 32A 고차단 용량 회로 차단기는 모터 시동 부하에 적합합니까?

A: 그렇습니다. 올바른 트리핑 곡선을 선택했다면 가능합니다. 전기 모터와 같은 유도 부하의 경우 유형 D 트리핑 곡선을 선택하는 것이 좋습니다. 이는 모터가 공칭 값의 5~8배에 해당하는 기동 전류를 생성할 때 회로 차단기가 트립되지 않도록 보장합니다. 동시에 높은 차단 용량을 활용하여 모터 내부 단락 사고 발생 시 최고 수준의 안전 보호 기능을 제공합니다.

Q: PUGAO의 32A 차단기는 왜 고부하에서 온도 상승이 더 낮나요?

A: 온도 상승은 고전류 회로 차단기의 품질을 평가하는 데 중요한 지표입니다. 우리는 완전 자동화된 스폿 용접 프로세스를 활용하여 내부 전류 전달 구성 요소를 보호하므로 접촉 저항이 매우 낮습니다.

열 방출을 위해 최적화된 내부 공기 흐름 설계와 결합되어 내부 열 발생은 32A의 최대 부하에서 작동하는 경우에도 국제 표준 한도보다 훨씬 낮은 수준으로 유지됩니다. 이는 회로 차단기와 전선 절연체의 서비스 수명을 크게 연장시킵니다.

질문: 32A 높은 차단 용량 미니 회로 차단기를 표준 주거용 배전함에 설치할 수 있습니까?

답: 물론이죠. 표준 18mm 모듈식 설계가 특징이며 35mm DIN 레일 장착 시스템과 호환됩니다. 산업 등급의 보호 성능을 제공하면서도 컴팩트한 폼 팩터를 유지합니다.
