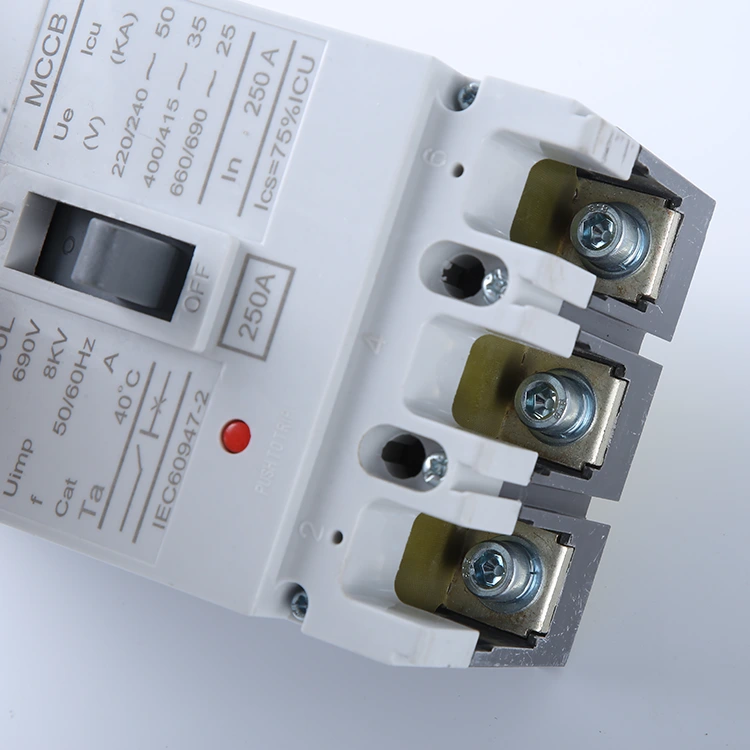

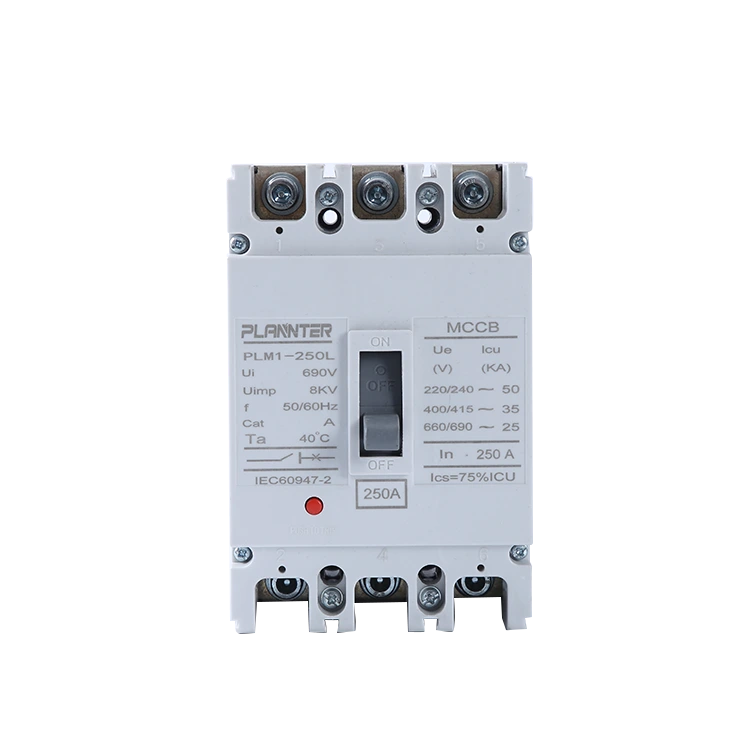

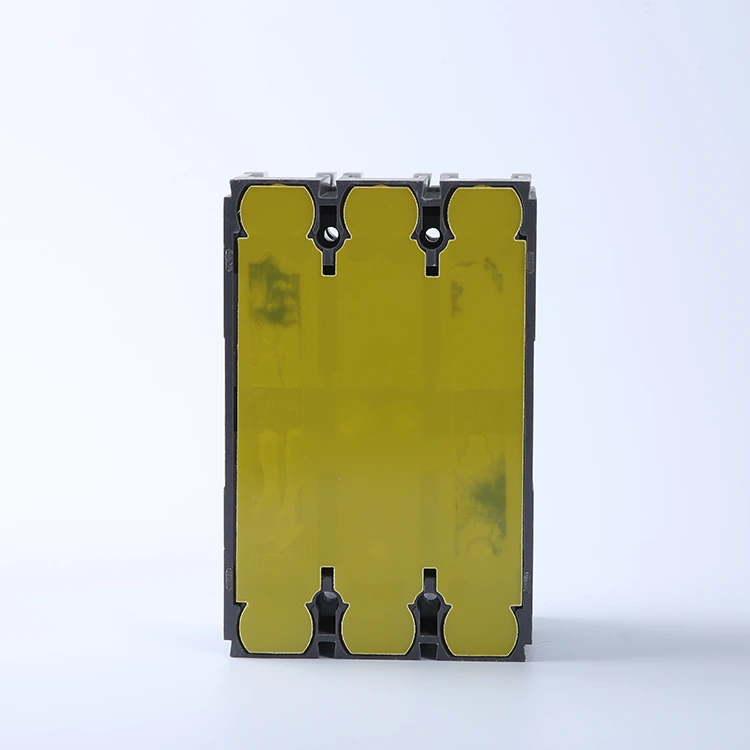

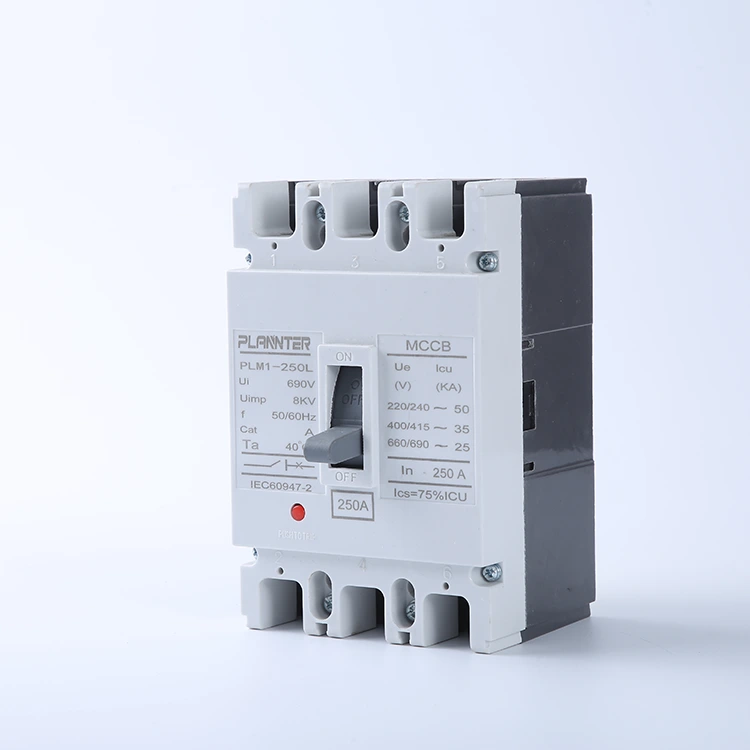

AC 고전압 성형 케이스 회로 차단기

안AC 고전압 성형 케이스 회로 차단기고전류 부하와 극단적인 단락 상황을 처리하도록 설계된 견고한 회로 보호 장치입니다. 이는 전력 시스템의 "최종 방어" 역할을 하여 심각한 결함 상황에서도 중단을 보장합니다.

내아크성 및 내충격성 재료로 제작된 이 차단기는 치수적으로 안정적인 성능을 제공하므로 대규모 작업을 위한 전력 제어 캐비닛 내부의 안정적인 코어가 됩니다.

주요 기능 및 사양

전압 범위

정격 작동 전압:AC 400V/690V; AC 고전압 성형 케이스 회로 차단기는 산업용 등급 고전압 배전 애플리케이션에 적합하며 3상, 3선 시스템을 지원합니다.

절연 성능:3000V 상용주파 내전압과 8kV 임펄스 내전압이 특징으로 고전압 환경에서 절연 안전성을 보장합니다.

차단 용량

궁극적인 단락 Br수용 능력:Icu는 최대 65kA~100kA에 도달하여 극심한 단락 오류가 발생하는 동안 시스템의 최종 방어선 역할을 하는 신속한 회로 중단을 가능하게 합니다.

서비스 단락 차단 용량:Ics ≥ 50kA로 여러 번의 오류 중단 후에도 장치가 계속 작동할 수 있으므로 유지 관리 비용이 절감됩니다.

현재 등급

정격 전류:250A~1600A 범위를 포괄하며 250A, 400A, 630A, 800A, 1000A, 1250A, 1600A와 같은 표준 사양을 지원하여 다양한 부하 요구 사항을 수용합니다.

조정 가능한 여행 설정:80%~100% In의 열 트립 범위와 4~10In의 자기 트립 범위가 특징으로 불필요한 트립을 방지하기 위한 선택적 보호가 가능합니다.

작동 조건

주변 온도:-25°C ~ +70°C, 산업 환경의 극심한 온도 변화를 견딜 수 있습니다.

장착 방법:고정형 또는 인출형; 수평/수직 부스바 연결을 지원하며 표준 분배 캐비닛 설치 치수와 호환됩니다.

보호 등급:IP20(캐비닛 설치용); 하우징은 내열성, 내충격성 엔지니어링 플라스틱으로 제작되었으며 IEC 60947-2 표준을 준수합니다.

주요 차이점: 저전압 및 고전압 차단기

배전 시스템에 적합한 장비를 선택하려면 저전압(LV) 보호와 고전압(HV) 보호의 차이점을 이해하는 것이 중요합니다. 비교 방법은 다음과 같습니다.

저전압(LV) 차단기

• 전압 범위:일반적으로 최대 **1000V AC** 시스템에 적합합니다. 일반적인 정격에는 주거용 및 상업용 경공업용 240V 및 400V가 포함됩니다.
• 신청:가정용 배전반, 소규모 상업용 건물 및 최종 회로 보호(조명, 소켓)에 널리 사용됩니다.
• 규모 및 복잡성:일반적으로 컴팩트하고(예: MCB) 설계가 단순하며 복잡한 아크 제어 시스템 없이 기본적인 과부하 및 단락 보호에 중점을 둡니다.

고전압(HV) 차단기

• 전압 범위:**3.3kV ~ 72.5kV** 이상 범위의 중전압 및 고전압 시스템용으로 설계되었습니다.
• 아크 소화:고전압은 강력한 아크를 생성하기 때문에 이러한 차단기는 (당사와 같은)AC 고전압 성형 케이스 회로 차단기) 전류를 안전하게 차단하려면 진공병, SF6 가스 또는 특수 그리드와 같은 고급 아크 소호 기술이 필요합니다.
• 신청:신뢰성이 중요한 중공업 플랜트, 발전소, 대형 변압기 및 주 배전 공급 장치에 필수적입니다.
• 보호:정밀한 선택 조정 및 원격 제어 기능을 위해 정교한 전자 트립 장치가 장착되는 경우가 많습니다.

고전압 회로 차단기의 유형은 무엇입니까?

고전압 회로 차단기는 전기 아크를 소멸하는 데 사용하는 매체에 따라 분류됩니다. 올바른 유형을 선택하는 것은 시스템 안전과 효율성에 필수적입니다.

진공차단기(VCB)

• 원칙:아크 소멸 및 절연 매체로 진공(압력 < 10⁻⁴ Pa)을 사용합니다. 가스 분자가 없으면 아크가 지속되기가 매우 어렵습니다.
• 주요 특징:컴팩트한 크기, 긴 서비스 수명, 유지보수가 필요 없는 작동. 가스나 석유를 사용하지 않아 친환경적입니다.
• 애플리케이션:중전압(최대 40.5kV) 실내 개폐 장치 애플리케이션에서 지배적입니다.

SF6 회로 차단기

• 원칙:SF6(육불화황) 가스를 사용합니다. 이 가스는 절연 강도가 공기의 약 2.5배이고 아크 소호 능력이 공기보다 약 100배 우수합니다.
• 주요 특징:고전압(HV) 및 초고압(EHV) 전송 네트워크에서 탁월한 성능을 발휘합니다. 신뢰성이 높지만 가스 누출을 방지하기 위해 엄격한 밀봉이 필요합니다.
• 애플리케이션:변전소 및 옥외 고전압 송전선(72.5kV 이상)에 널리 사용됩니다.

공기 폭발 회로 차단기

• 원칙:압축 공기의 고압 폭발을 사용하여 아크를 날려 급속히 냉각 및 소화시킵니다.
• 주요 특징:작동이 빠르고 화재에 안전합니다(오일 없음). 그러나 소음이 크고 복잡한 공기 압축기 시스템이 필요합니다.
• 애플리케이션:역사적으로 초고압(EHV) 시스템에 사용되었지만 현대 그리드에서는 SF6 및 VCB로 대체되었습니다.

AC 고전압 MCCB는 어디에 적합합니까?

VCB 및 SF6 차단기는 전송 수준 전압을 처리하지만AC 고전압 MCCB산업용 중전압 배전(예: 690V ~ 3.6kV)용으로 설계되었습니다. 이는 표준 저전압 ​​차단기와 대규모 고전압 개폐기 사이의 격차를 해소하여 중장비 및 전력 센터에 대한 강력한 보호 기능을 제공합니다.

FAQ

정격 전압(Un)은 무엇입니까?

당사의 정격 사용 전압(Un)AC 고전압 MCCB일반적으로 최대 **690V AC** 범위입니다. 이 등급은 차단기가 대규모 전력 센터 및 중장비와 같은 고전압 산업 환경에서 회로를 안전하게 작동하고 분리할 수 있음을 보장합니다.

변압기 1차측에 표준 MCCB를 사용할 수 있습니까?

네, 하지만 신중한 선택이 필요합니다. 차단기는 불필요한 트리핑 없이 변압기의 돌입 전류를 처리해야 합니다. 우리의AC 고전압 MCCB시리즈에는 조정 가능한 자기 트립 설정(예: 4~10배 In)이 있어 단락 보호 기능을 제공하면서 돌입 전류를 견딜 수 있을 만큼 임계값을 충분히 높게 설정할 수 있습니다.

일반적인 전류 범위는 무엇입니까?

고전압 성형 케이스 회로 차단기는 일반적으로 표준 소형 차단기에 비해 더 높은 암페어 요구 사항을 충족합니다. 우리의 범위는 일반적으로 다음과 같습니다.250A~2500A, 주 배전 공급 장치 및 대형 산업용 부하에 적합합니다.

퓨즈와 어떻게 다른가요?

• 재설정 가능:오류 발생 후 교체해야 하는 퓨즈와 달리 MCCB는 트립 후 재설정될 수 있습니다.
• 조정 가능성:MCCB는 조정 가능한 트립 설정(열 및 자기)을 허용하여 고정 퓨즈가 제공할 수 없는 정밀한 보호 조정을 제공합니다.
• 전환:MCCB는 유지 관리를 위해 전원을 차단하는 수동 스위치 역할을 할 수 있습니다.

DC 시스템에서 AC 차단기를 사용하면 어떻게 됩니까?

이렇게 하지 마십시오.AC 차단기는 전기 아크를 소멸하기 위해 0을 교차하는 교류 전류에 의존합니다. DC 전류는 0을 넘지 않습니다. 즉, 아크가 꺼지지 않고 화재나 폭발이 발생할 수 있습니다. DC 애플리케이션용으로 특별히 정격된 차단기를 사용해야 합니다.

고전압 MCCB를 안전하게 교체하는 방법은 무엇입니까?

안전이 가장 중요합니다. 다음 단계를 따르세요.

1. 전원을 끊다:업스트림 전원 공급 장치를 끄고 전압이 0인지 확인합니다.
2. 잠금/태그아웃:우발적인 재통전을 방지하기 위해 잠금 장치를 적용하십시오.
3. 연결 해제:라인 및 부하 케이블을 제거합니다(해당하는 경우 중성선 포함).
4. 바꾸다:이전 장치를 마운트 해제하고 새 장치를 설치하십시오.AC 고전압 성형 케이스 회로 차단기, 모든 연결이 제조업체의 사양에 맞게 조여졌는지 확인합니다.
