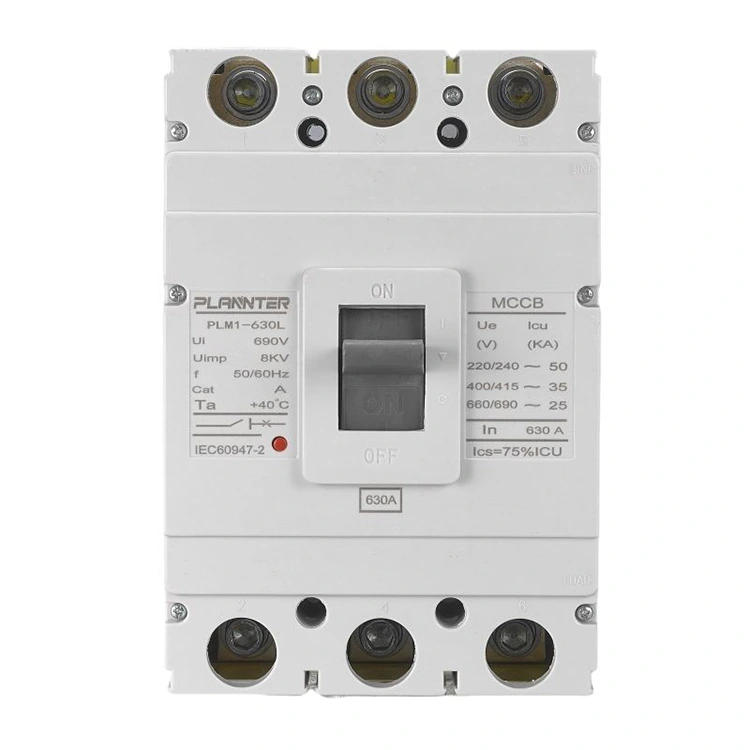

산업용 AC 성형 케이스 차단기

산업용 AC 성형 케이스 차단기를 소싱할 때 Pugao를 공급업체로 고려하십시오. 우리는 숙련된 기술 및 R&D 팀과 함께 운영하며 완벽한 애프터 지원을 제공합니다. 당사의 확립된 품질 시스템은 모든 제품이 배송 전에 여러 가지 테스트를 거쳐 안전하고 안정적인 작동에 기여하도록 요구합니다. 또한 당사의 제품은 다양한 국제 인증 기준을 충족하며 OEM/ODM 협력을 환영합니다. 특정 제품에 대한 자세한 내용은 당사에 문의해 주세요.

문의 보내기

제품 설명

선두주자로서중국 공급 업체14년 제조 우수성을 자랑하는 PUGAO(Plannter Electric)는산업용 AC 성형 케이스 차단기630A 시리즈. 중부하 전력 분배용으로 설계된 이 차단기는 높은 차단 용량과 엄격한 내구성을 결합하여 대규모 전기 인프라를 보호합니다.

산업용 AC 성형 케이스 차단기란 무엇입니까?

그만큼산업용 AC 성형 케이스 차단기과부하 및 단락에 대한 정밀한 방어 기능을 제공하면서 고전류 부하를 처리하도록 설계된 대용량 보호 장치입니다. 이는 산업 네트워크의 기본 안전 게이트 역할을 하여 극한의 오류 조건에서도 다운스트림 장비를 보호합니다.

케이스 디자인: 우수한 절연성 및 내구성

성형 하우징:탁월한 유전 강도를 제공하는 고강도 난연성 복합 재료로 제작되었습니다.
컴팩트한 설치 공간:최적화된 설계를 통해 열 방출을 저하시키지 않으면서 스위치기어 및 전원 캐비닛 내에 고밀도 설치가 가능합니다.
환경 탄력성:케이스는 산업 먼지, 습기, 화학 증기로부터 내부 메커니즘을 보호하기 위해 밀봉되어 있습니다.

전류 정격: 무거운 부하에 최적화됨

우리의산업용 AC 성형 케이스 차단기수요가 많은 애플리케이션을 위해 특별히 설계되었습니다.

정격 전류:630A는 주 배전반 및 대형 기계에 이상적입니다.
차단 용량:50kA의 높은 Ics(정격 차단 용량)와 65kA의 Icu(궁극 차단 용량)를 갖추고 있어 심각한 오류가 중단된 후에도 장치가 계속 작동하도록 보장합니다.
안정적인 작동:바쁜 산업 환경에서 불필요한 트립을 방지하기 위해 정격 전류의 1.05배에서 안정성을 유지하도록 교정되었습니다.

메커니즘: 정밀성 및 신속한 응답

내부 메커니즘산업용 AC 성형 케이스 차단기정확성과 수명을 모두 고려하여 설계되었습니다.

조정 가능한 순간 여행:자기 트립 설정(Im)은 특정 라인 임피던스에 맞게 3.15kA에서 6.3kA까지 조정할 수 있습니다.
초고속 중단:단락 발생 시 20ms 이내에 아크를 소멸하고 회로를 분리할 수 있습니다.
내구성 테스트됨:전체 630A 부하에서 20,000회 작동의 기계적 수명과 5,000사이클의 전기적 수명이 확인되었습니다.
단시간 내성:1초 동안 55kA의 고전류 충격을 견딜 수 있어 탁월한 동적 및 열 안정성을 제공합니다.

주요 특징 및 특징

그만큼산업용 AC 성형 케이스 차단기630A 시리즈는 현대 인프라의 엄격한 요구 사항을 처리하도록 제작되었습니다. 정밀 엔지니어링부터 모듈식 유연성까지 이러한 기능을 통해 전기 시스템이 안전하고 효율적이며 국제 표준을 준수하도록 보장합니다.

1. High Interrupting Capacity

우리의산업용 AC 성형 케이스 차단기극심한 전기적 결함을 고장 없이 관리하도록 설계되었습니다.

Icu/Ics 성능:최대 65kA의 최종 차단 용량에 도달하고 서비스 차단 용량(Ics)은 50kA로 유지됩니다.
결함 격리:20ms 이내에 아크를 빠르게 소멸시켜 다운스트림 산업 기계의 손상을 방지합니다.

2. 조정 가능한 여행 설정

유연성은 산업 환경의 핵심입니다. 그만큼산업용 AC 성형 케이스 차단기견고한 보호 장벽을 유지하면서 불필요한 트립을 방지하기 위한 미세 조정이 가능합니다.

과부하 조정:1.05x 정격 전류에서 안정적인 작동; 1.3x 정격 전류에서 1시간 이내에 안정적인 연결 해제.
순간 자기 여행:다양한 라인 임피던스에 맞게 3.15kA ~ 6.3kA 범위의 조정 가능한 설정(Im)입니다.

3. 열자기식 및 전자식 트립 장치

전문가로서중국 공급 업체, 우리는 다양한 보호 프로필을 충족하기 위해 다양한 여행 기술을 제공합니다.

열자기:표준 산업 부하에 대한 안정적인 바이메탈 및 전자기 보호.
전자 여행(선택 사항):디지털 로직과 더 빠른 응답 시간이 필요한 복잡한 배전 네트워크의 정밀도가 향상되었습니다.

4. 넓은 전류 범위

630A 프레임은 중대형 전력 요구 사항을 위한 강력한 솔루션 역할을 하며 배전 네트워크의 광범위한 연결된 부하 및 라인에 걸쳐 일관된 보호를 보장합니다.

5. 컴팩트한 모듈형 디자인

현대 스위치기어에서는 공간 효율성이 매우 중요합니다. 그만큼산업용 AC 성형 케이스 차단기고밀도 캐비닛 설치를 위한 전체 설치 공간을 최소화하면서 유전체 강도를 최대화하는 고강도 성형 하우징이 특징입니다.

6. 다극 보호

당사의 표준 3극 설계는 모든 단계에서 동기화된 작동을 보장합니다. 이 연결된 메커니즘은 3상 모터를 보호하고 오류 발생 시 완전한 시스템 격리를 보장하는 데 필수적입니다.

7. 액세서리 및 커뮤니케이션

당신의산업용 AC 성형 케이스 차단기현장 설치가 가능한 다양한 액세서리 포함:

션트 트립 및 저전압 릴리스:원격 비상 정지 및 전압 모니터링용.
보조 및 경보 접점:중앙 제어실이나 PLC에 대한 실시간 상태 피드백용입니다.

8. 환경적 견고성

당사에서 제조중국공장엄격한 ISO9001 품질 관리를 통해 이 차단기는 다음 사항에 대해 테스트되었습니다.

동적 및 열 안정성:1초 동안 55kA의 단기 충격을 견딜 수 있습니다.
장수:최대 부하에서 20,000회 작동 및 5,000회 전기 사이클의 기계적 내구성이 입증되었습니다.

Industrial AC Molded Case Breaker

FAQ

산업용 MCCB와 상업용 MCCB의 차이점은 무엇입니까?

둘 다 회로 보호 기능을 제공하지만산업용 AC 성형 케이스 차단기상업용 등급 장치에 비해 더 무거운 작업을 위해 특별히 제작되었습니다.

전압/전류 처리:630A 시리즈와 같은 산업용 모델은 더 높은 연속 부하와 훨씬 더 높은 단락 차단 용량(최대 65kA)을 위해 설계되었습니다.
견고성:산업용 장치는 공장 설정에서 흔히 발생하는 고전류 충격(예: 1초 동안 55kA)을 견딜 수 있도록 향상된 열 및 동적 안정성을 갖추고 있습니다.
조정 가능성:고정 설정 상용 차단기와 달리 산업용 버전은 다양한 기계를 수용할 수 있도록 열 및 자기 트립 모두에 대한 넓은 조정 범위를 제공합니다.

산업용 MCCB의 일반적인 응용 분야는 무엇입니까?

그만큼산업용 AC 성형 케이스 차단기다양한 수요가 높은 환경에서 볼 수 있는 다용도 구성 요소입니다.

모터 보호:정밀한 과부하 보호 기능을 제공하는 동시에 불필요한 트리핑 없이 높은 돌입 전류를 처리하여 대형 3상 모터를 보호하는 데 이상적입니다.
패널보드 및 스위치보드:분전반의 주요 들어오고 나가는 보호 장치 역할을 하여 전체 분기 회로의 안전을 보장합니다.
산업 자동화:복잡한 생산 라인과 PLC 제어 시스템에 통합되어 전기 오류 발생 시 안정적이고 자동화된 전원 분리를 제공합니다.

MCCB와 ACB의 차이점은 무엇입니까?

시설에 적합한 보호 장치를 선택하려면 차이점을 이해하는 것이 중요합니다.

역할:MCCB(Molded Case Circuit Breaker)는 일반적으로 최대 1600A의 전류에 사용되며 컴팩트하고 밀폐된 설계를 제공합니다. ACB(기중 회로 차단기)는 훨씬 더 높은 전류 애플리케이션(최대 6300A)에 사용되며 일반적으로 전체 플랜트의 주요 유입 차단기 역할을 합니다.
유지:그만큼산업용 AC 성형 케이스 차단기밀봉된 "성형 케이스" 설계로 인해 유지 관리가 거의 필요하지 않습니다. 이와 대조적으로 ACB에는 정기적인 윤활 및 접촉 검사가 필요한 접근 가능한 내부 부품이 있습니다.

Industrial AC Molded Case Breaker
