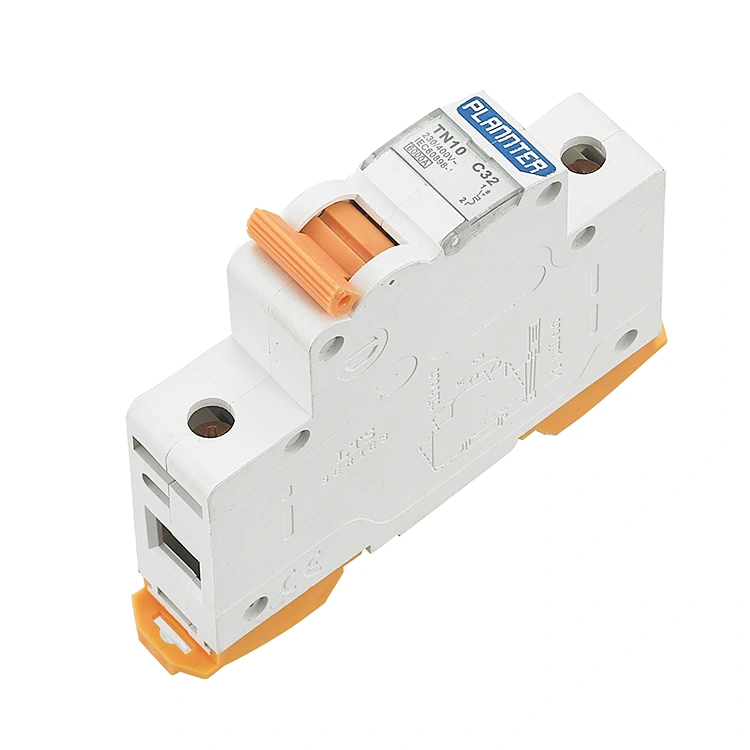

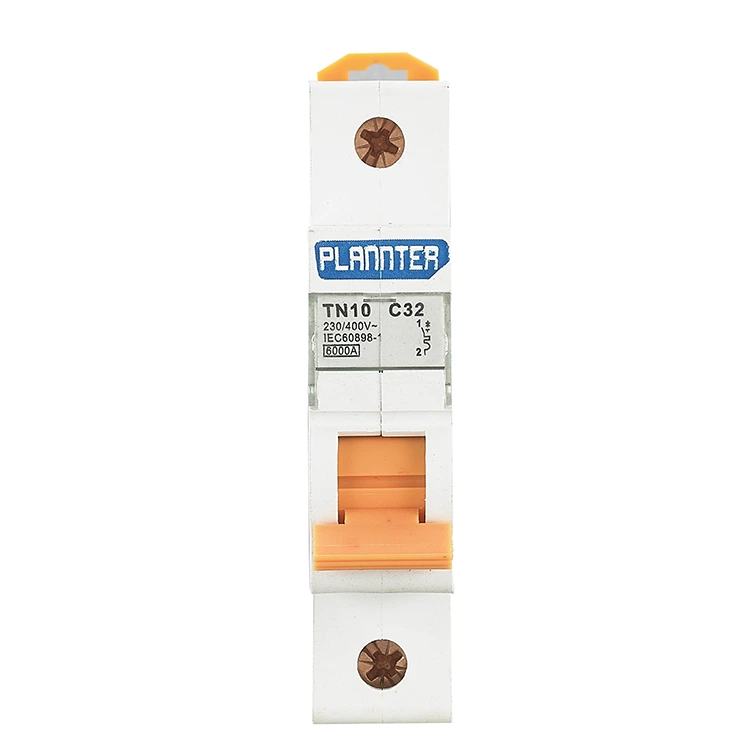

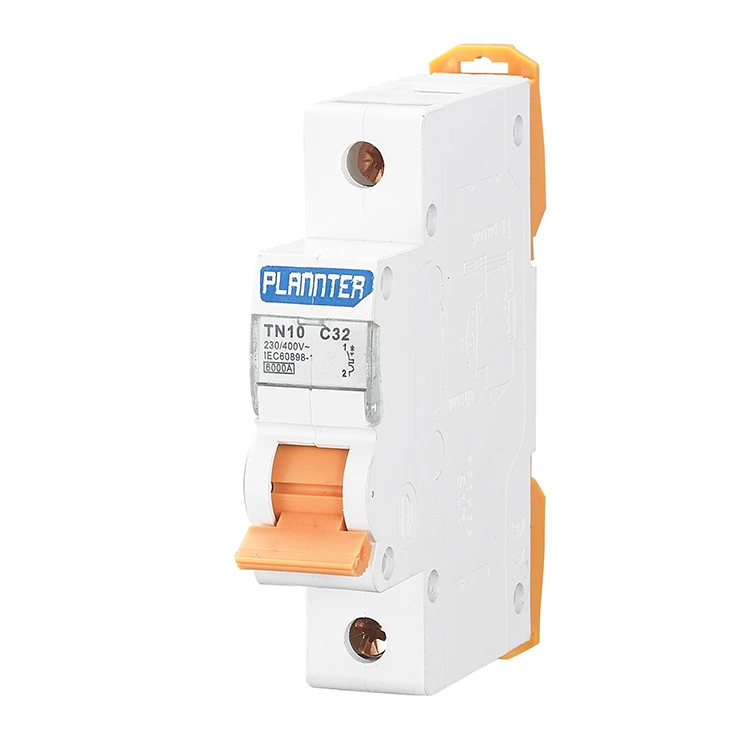

단락 보호용 회로 차단기

단락 보호용 회로 차단기는 저전압 배전 기기입니다. 회로를 효과적으로 보호하는 아크소호장치가 장착되어 있습니다. 가정 및 산업 환경에서 회로 차단기는 회로의 안전한 작동을 보장하기 위해 나이프 스위치, 퓨즈 및 열 계전기와 같은 전기 부품의 조합과 유사한 역할을 합니다.

작동 원리

내부적으로 회로 차단기에는 점진적인 과부하를 처리하도록 설계된 바이메탈 스트립과 단락 처리 전용 전자기 코일이라는 두 가지 기본 보호 메커니즘이 있습니다. 몇 밀리초 내에 회로의 자동 연결 해제를 보장하기 위해 장치는 트리거될 때 다음 작동 시퀀스를 실행합니다.

순간 감지: 단락이 발생하면 차단기 내부에 위치한 코일을 통해 엄청난 양의 전류가 흐릅니다.

자기력 생성: 전자기 유도의 원리에 따라 이 유난히 높은 전류는 순간적으로 엄청나게 강력한 자기장을 생성합니다.

기계적 충격: 이 자기장에 의해 생성된 힘은 무거운 망치처럼 작용하여 트리핑 메커니즘에 순간적인 충격을 전달합니다.

신속한 연결 해제: 전기 접점이 밀리초 이내에 강제로 열려 전류 흐름이 갑자기 중단되어 극심한 열로 인해 배선이 녹거나 화재가 발생하는 것을 방지합니다.

회로 차단기 극의 유형

1. 단극 회로 차단기: 단락보호용 차단기는 개폐접점이 1개뿐이며 주로 조명회로나 가정의 콘센트 등 단상회로에 사용됩니다.

2. 이중극 회로 차단기: 이중극 회로 차단기에는 위상 및 중성선을 제어하기 위한 두 개의 스위칭 접점이 있습니다. 이중 극 회로 차단기는 일반적으로 모터 제어 또는 2상 전력 시스템과 같이 위상 및 중성선을 동시에 제어해야 하는 시나리오에서 사용됩니다.

3. 3극 회로 차단기: 3극 회로 차단기에는 상업 및 산업용 장비와 같은 3개의 개별 상 전선을 제어하는 ​​3개의 스위칭 접점이 있으며, 이는 안전하고 균형 잡힌 부하 분배를 보장하기 위해 3개의 별도 전력선을 동시에 제어해야 합니다.

장점

1. 이 단락 보호용 회로 차단기는 표준 35mm DIN 레일 장착 방식을 채택하고 순간적인 돌입 전류에 대처하기 위해 고정밀 자기-열 이중 해제 메커니즘을 채택합니다.

2. 장기간 열 스트레스로 인한 단열 노화를 방지하기 위한 강화된 단열 시스템 설계;

3. 최대 AC400V의 정격 절연 전압, 과전압 보호 기능, 태양광 발전 및 복잡한 배전 네트워크에 적합합니다.

4. 주거용 조명, 소켓, 모터, 태양광 발전 시스템 및 기타 다양한 부하 수요 시나리오를 충족하기 위한 6A~63A 정격 전류 옵션, 소형 및 모듈식 설계.

5. OEM/ODM 서비스를 지원하여 해외 유통 및 브랜드 맞춤화 요구를 충족합니다. PUGAO (Plannter Electric) 공장은 ISO9001 국제 품질 시스템 인증을 통과했습니다.

응용 시나리오

PUGAO의 단락 보호용 회로 차단기는 주거용, 상업용 및 산업용 전력 시스템 전반에 걸쳐 활용되어 다양한 환경에서 안정적인 보호 기능을 제공합니다.

1. 주거용 배전 시스템

조명, 전원 콘센트 및 가전 제품용 회로에 사용됩니다. 배선의 노후화나 기기의 오작동으로 인한 합선이 발생한 경우, 신속히 전원을 차단하여 전선의 단선이나 화재 발생을 방지합니다.

2. 상업용 건물 전력 시스템

당사의 회로 차단기는 쇼핑몰, 사무실 건물, 호텔 등 상업 장소의 배전 시스템에 적합합니다. 주 회로와 분기 회로 모두에 적용되어 단락으로 인해 광범위한 정전이나 장비 손상이 발생하는 것을 방지합니다.

3. 산업 설비 및 생산 라인

다양한 유형의 산업 기계, 전기 모터 및 자동화된 생산 라인에 배포됩니다. 장비 고장이나 배선 이상이 발생하는 경우 신속하게 전력을 차단하여 장비 손상과 생산 중단을 방지하는 동시에 유지 관리 비용과 가동 중지 시간 위험을 줄입니다.

4. 배전 캐비닛 및 제어 시스템

배전 캐비닛 및 제어 패널 내에 설치하여 핵심 보호 ​​구성 요소 역할을 하여 여러 회로에 대한 중앙 집중식 단락 보호 기능을 제공할 수 있습니다. 이는 엔지니어링 프로젝트 및 통합 전기 장비 어셈블리에 일반적으로 사용됩니다.

5. 높은 단락 전류 환경

변압기나 전원 공급원 근처에 위치한 회로 또는 높은 단락 전류 수준이 특징인 기타 영역에 위치하며 차단 용량이 높은 회로 차단기가 필요한 경우 이 제품은 이상적인 선택입니다.

FAQ

Q: 단락 보호와 과부하 보호는 같은 것입니까?

A: 아니요. 일반적으로 동일한 회로 차단기에 통합되어 있지만 서로 다른 원리로 작동합니다. 과부하 보호는 열 축적에 의존하여 장기간의 과도한 부하로부터 보호합니다. 단락 보호는 자기 인력에 의존하여 순간적인 큰 전류로부터 보호합니다.

Q: 일부 회로 차단기의 정격은 6kA인 반면 다른 회로 차단기의 정격은 15kA인 이유는 무엇입니까?

A: 차단 용량을 나타냅니다. 6kA 정격은 안전하게 차단할 수 있는 최대 단락 전류가 6,000암페어임을 의미합니다. 실제 단락 전류가 이 값을 초과하면 회로 차단기가 폭발할 수 있습니다. 변압기 용량이 더 큰 위치에는 차단 용량이 더 높은 회로 차단기가 필요합니다. 선택하기 전에 PUGAO가 전문적인 권장 사항이나 맞춤형 디자인 솔루션을 제공할 수 있도록 하십시오.

Q: 차단기를 청소할 수 있나요? 어떻게 진행해야 하나요?

A: 그렇습니다. 하지만 사전에 전원 공급 장치가 완전히 분리되어 있는지 확인해야 합니다.

마른 천을 사용하여 하우징의 먼지를 닦아내고, 먼지 입자가 소호실에 들어가지 않도록 주의하십시오.

엄격히 금지됨: 플라스틱 하우징을 청소하기 위해 화학 용제나 물을 사용하지 마십시오. 이는 난연성 재료의 성능을 저하시키거나 내부 단락을 일으킬 수 있습니다.
