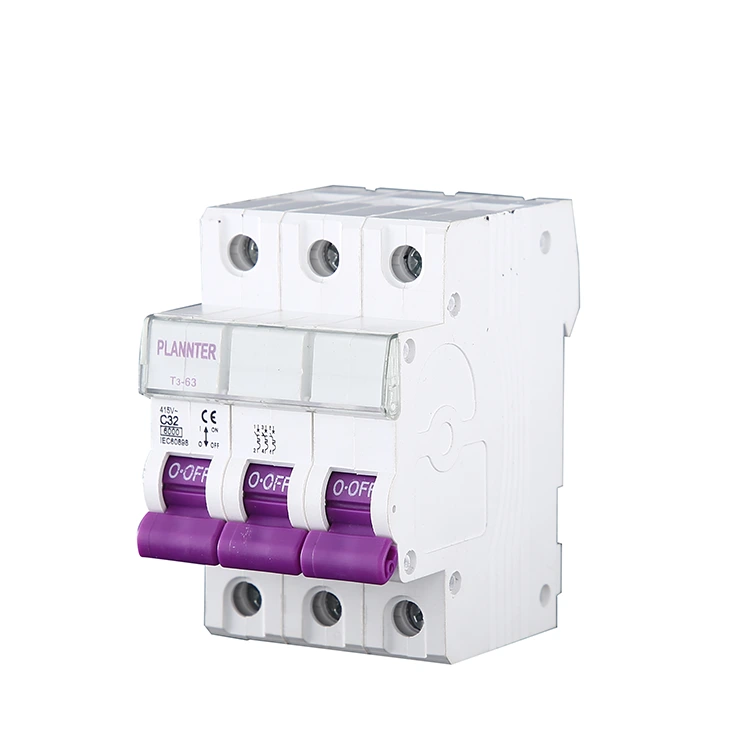

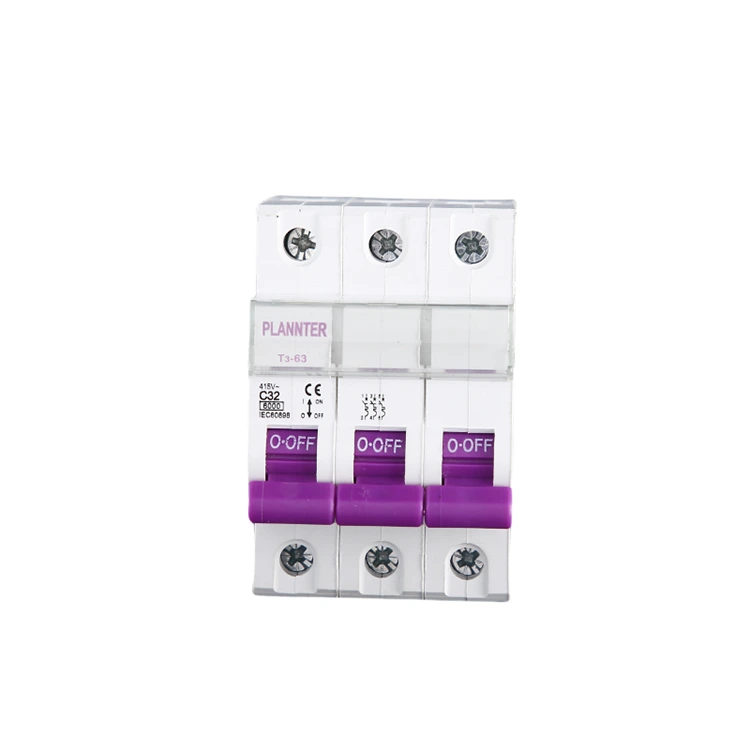

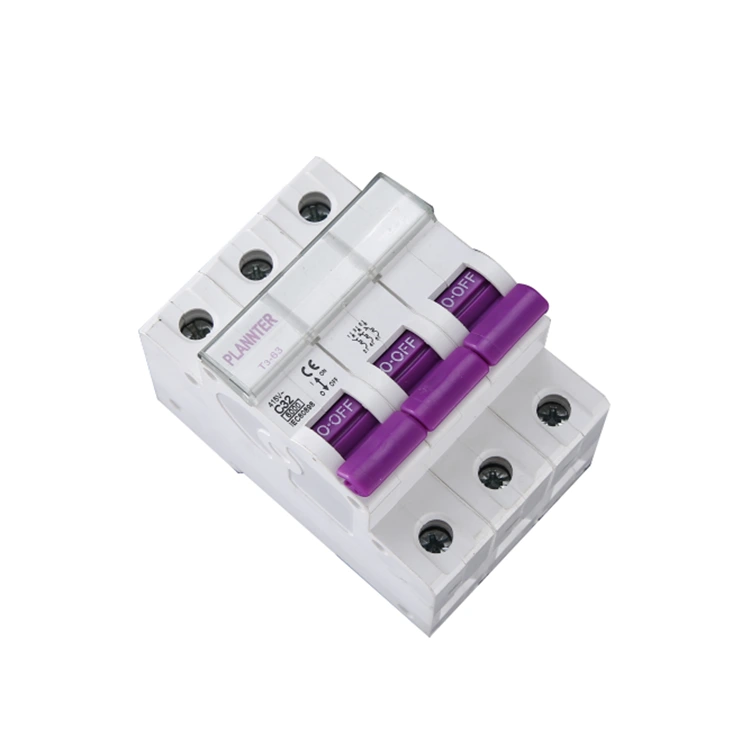

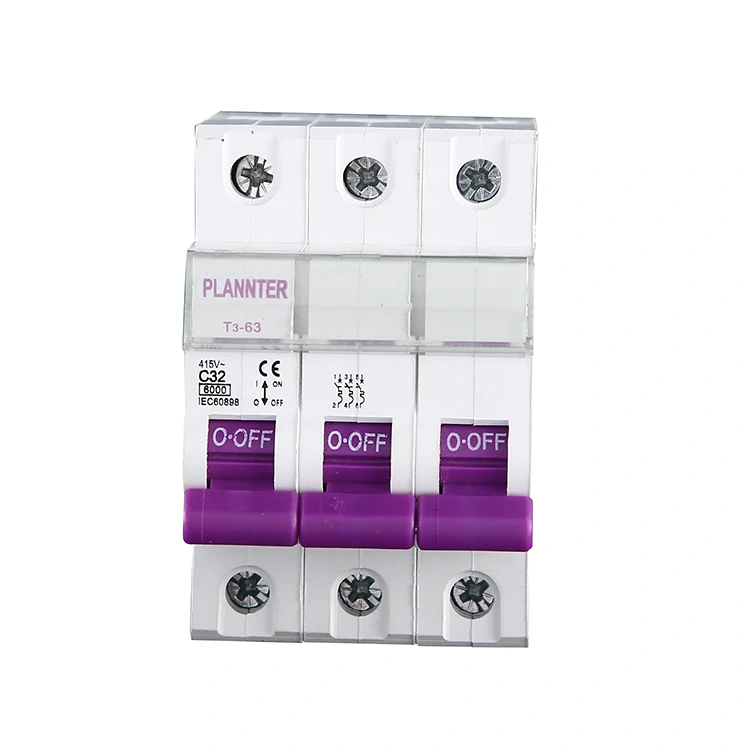

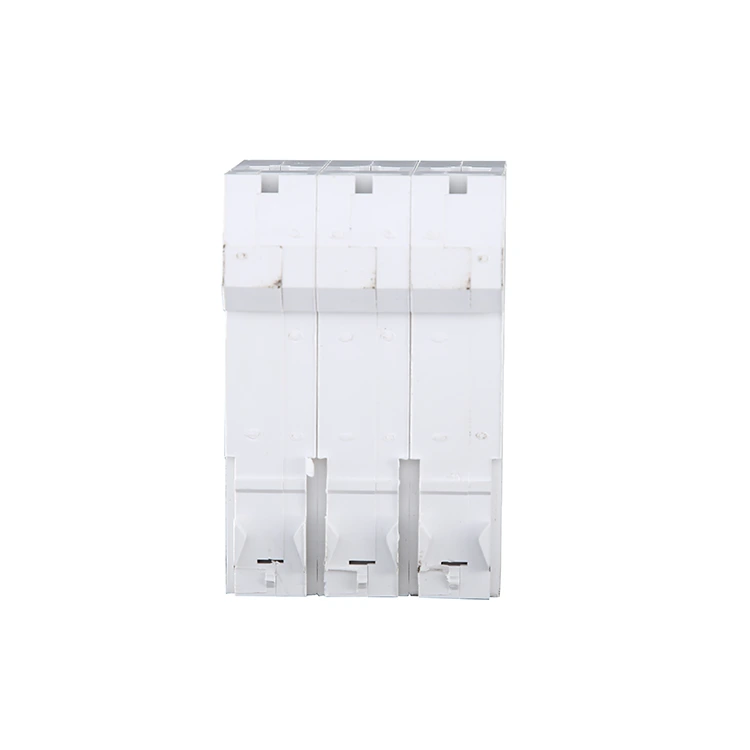

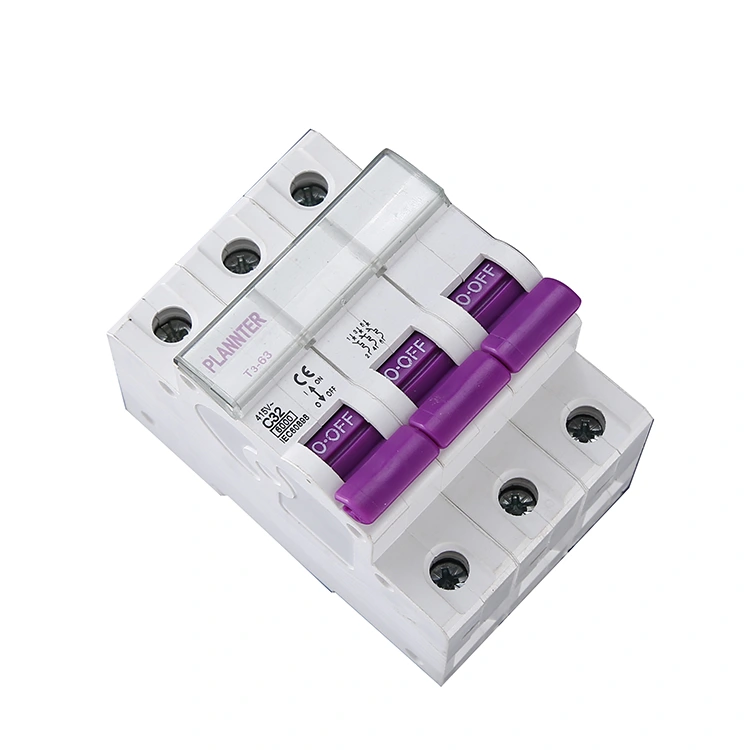

3극 AC 회로 차단기

3극 AC 회로 차단기는 산업, 상업 및 민간 분야에서 널리 사용되는 저전압 전기 제품의 범주에 속하며 3상 회로용으로 설계되었으며 과부하, 단락 조건과 같은 전류 이상 시 자동으로 회로를 차단하여 장비와 인력 안전을 보호할 수 있습니다. 제조업체로 PUGAO(Plannter Electric)를 선택하고 공장에서 직접 가격을 받으세요.

제품특징

1. 3상 동기제어

이 3극 AC 회로 차단기는 L1, L2, L3 3상 전력선을 동시에 연결하거나 분리할 수 있습니다. 단일 위상에서 오류가 발생하면 장치는 세 위상 모두에서 동시에 전원 차단을 실행하여 위상 손실 조건에서 작동으로 인한 장비 손상을 방지합니다.

2. 과부하 및 단락 보호

과부하 보호: 열 트립을 활용하여 지속되는 과도한 전류 조건을 해결합니다.

단락 보호: 자기 트리핑을 사용하여 고전류 오류를 즉시 차단합니다.

이 고급 제품을 선택하면 전기 회로에 대한 포괄적인 안전 보호가 보장됩니다.

3. 장비 운영 안전성 강화

이 제품은 3상 전압 불균형과 관련된 위험을 완화하고 모터 및 압축기와 같은 중요 장비를 보호하며 장비 손상 및 가동 중지 시간과 관련된 비용을 효과적으로 줄입니다.

4. 모듈형 설계 및 설치

PUGAO 제품은 DIN 레일 장착 설계가 특징이므로 배전 캐비닛이나 제어 패널에 원활하게 통합할 수 있습니다. 이를 통해 엔지니어링 프로젝트 내에서 효율적인 배치 설치 및 유지 관리가 용이해집니다.

주요 매개변수 및 사양

제품을 구매하거나 선택할 때 특정 프로젝트 요구 사항에 따라 3극 AC 회로 차단기에 대한 다음 매개변수를 확인하거나 당사에 문의하여 요구 사항에 맞는 포괄적인 솔루션을 개발할 수 있습니다.

정격전압(Ue): 일반적으로 380V, 400V 또는 415V AC(3상 시스템의 경우).

정격전류(In): 일반적인 등급에는 16A, 32A 및 63A가 포함됩니다. 고전류 모델은 최대 100A 또는 125A까지 사용할 수 있습니다.

차단 용량(Icn): 6kA 또는 10kA 등. 3상 전력과 관련된 더 높은 에너지 수준을 고려하면 안전 이중화를 강화하기 위해 10kA 사양을 우선시하는 것이 좋습니다.

트리핑 곡선:

유형 C: 사무실 건물, 조명 시스템 또는 일반 상업용 배전에 적합합니다.

유형 D: 모터 시동 애플리케이션용으로 특별히 설계되었으며 정격 전류의 10~14배에 달하는 순간 돌입 전류를 견딜 수 있습니다.

사용상의 주의사항

1. 전기 시스템은 매우 복잡합니다. 안전상의 이유로 3극 AC 회로 차단기의 작동 및 설치는 자격을 갖춘 기술자가 수행해야 합니다. 예를 들어 작동 중에는 먼저 부하측 전원 공급 장치를 분리한 다음 2차측과 3차측을 분리하십시오.

2. 작동 중에는 작동 절차를 엄격히 준수하십시오. 전기 시스템의 정상적인 작동에 영향을 미치는 상황이 발생하면 즉시 응급 조치를 취하십시오.

3. 성공적으로 설치되면 회로 차단기가 정상적으로 작동합니다. 작동 중에는 현재 데이터를 즉시 모니터링하고 정기적인 검사 및 유지 관리를 수행하십시오.

3극 AC 회로 차단기는 언제 필요합니까?

PUGAO는 전문 제조업체 및 공급업체로서 1극(1P) 및 2극(2P) 회로 차단기도 제공합니다. 단, 제품 선택에 있어서 3상 전기기기나 3상 전력선을 취급할 때에는 반드시 3극(3P) ​​차단기를 사용해야 합니다. 다음은 특정 시나리오에 대한 권장 사항입니다.

1. 삼상 모터 장비

예로는 산업용 모터, 워터 펌프, 공기 압축기 등이 있습니다.

이유:

3상 모터는 3상 모두에 걸쳐 동시 전원 공급이 필요합니다. 단 하나의 위상만 중단되고 다른 위상은 활성 상태로 유지되는 경우 모터는 "위상 손실" 조건에서 작동합니다. 이로 인해 필연적으로 모터가 소진되어 상당한 재정적 손실이 발생합니다.

2. 3상 전원 공급 시스템

예로는 공장 배전 시스템, 상업용 3상 배선, 3상 배전 캐비닛 등이 있습니다.

이유:

여기서의 이론적 근거는 위에서 언급한 장비 범주의 근거와 유사합니다. 즉, 3상 라인은 동시에 켜고 꺼야 합니다. 단상에서 이상이 발생하면 포괄적이고 동기화된 3상 보호를 보장하기 위해 전체 회로를 분리해야 합니다.

3. 고전력 산업용 또는 상업용 장비

예로는 중앙 에어컨 시스템, 산업용 난방 장비, 자동화된 생산 기계 등이 있습니다.

이유:

이러한 장비는 일반적으로 높은 전력을 소비하며 3상 공급 장치에 의존합니다. 결과적으로 올바르게 작동하려면 안정적이고 균형 잡힌 3상 전류가 필요합니다.

4. 위상 손실 손상으로부터 보호가 필요한 기타 시나리오

이러한 장비와 관련된 프로젝트에서 3P 장치가 아닌 1P 또는 2P 회로 차단기를 사용하면 위험이 발생합니다. 한 단계가 중단되고 다른 단계에는 전원이 계속 공급되면 장비는 손상되고 비정상적인 상태이더라도 계속 작동합니다.

구체적인 솔루션 설계 및 기술 지원 서비스에 대해서는 PUGAO에 문의하시기 바랍니다.

FAQ

Q: PUGAO는 맞춤 서비스를 제공합니까?

A: 그렇습니다, 우리는 주문을 받아서 만들어진 서비스를 제공합니다. 공장에서 14년의 전문 경험을 보유한 3극 AC 회로 차단기의 중국 제조업체로서 특정 요구에 따라 정격 전류, 차단 용량 및 설치 방법과 같은 매개변수를 맞춤 설정할 수 있습니다.

Q: 어떤 기술 매개변수를 확인해야 합니까?

A: 1. 정격 전류 - 부하의 실제 작동 전류와 일치해야 합니다.

2. 정격 작동 전압 - 시스템의 전압 레벨과 동일해야 합니다.

3. 단락 차단 용량 - 설치 지점에서 예상되는 단락 전류보다 커야 합니다.
