4P 전자 트립 장치

4P 전자 트립 장치

Pugao(Plannter Electric)의 핵심 신념은 전기 안전이 사치품이 되어서는 안 되며, 안전하고 편안한 삶의 기반이라는 것입니다. 당사의 100A, 4P 전자식 트립 장치를 고려해 보십시오. 당사는 높은 열과 압력 하에서 사출 성형된 케이싱에 고품질 열경화성 플라스틱을 사용합니다. 이 고급 제조 공정은 뛰어난 치수 안정성, 강화된 절연 강도, 일관된 아크 저항을 제공하여 전기 인프라에 대한 확신을 줍니다. 질문이 있으신가요? 부담 없이 문의하세요! 우리는 귀하의 전기 안전을 보장하기 위해 대화하고 협력하게 되어 기쁘게 생각합니다.

문의 보내기

제품 설명

그만큼4P 전자 트립 장치은 배선용 차단기(MCCB)에 사용되는 고급 보호 모듈로, 3상 4선 시스템(L1, L2, L3 및 Neutral)의 도체 4개를 모두 모니터링하고 제어하도록 설계되었습니다. 기존의 3극 시스템과 달리 완전한 절연 및 보호를 보장하므로 안전과 전력 품질이 필수적인 현대 배전을 위한 중요한 솔루션입니다.

상 및 중성선을 동시에 제어하고 보호합니다.
지능적이고 정확한 오류 감지 기능 제공
복잡한 전기 환경에서 시스템 안전성 향상

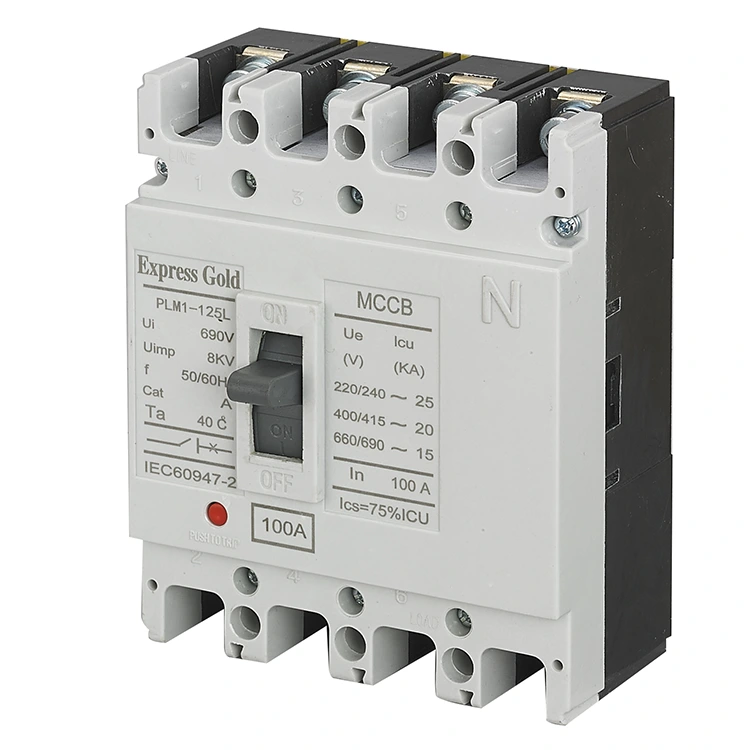

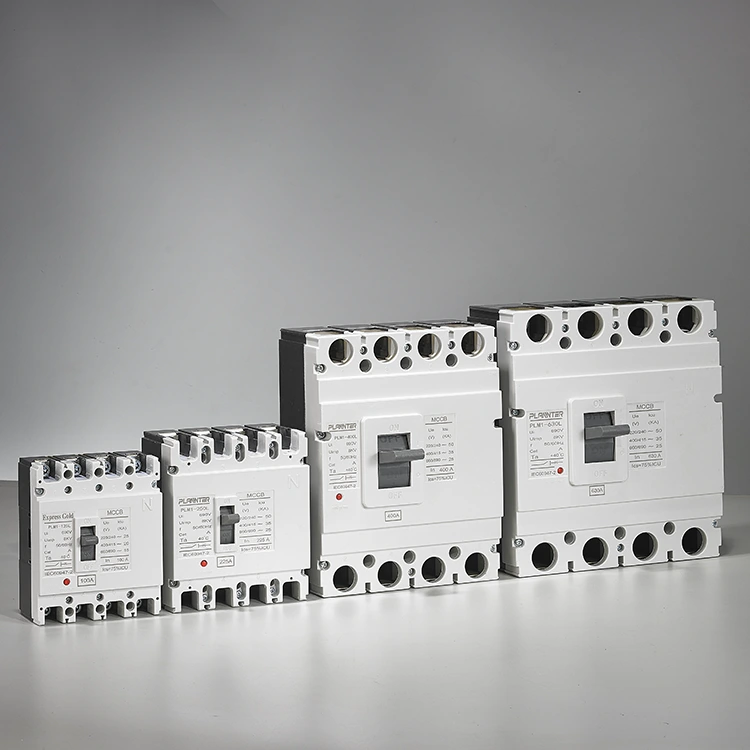

4P Electronic Trip Unit

제품사양

유형	정격전류(A)	극수	정격절연전압(V)	정격사용전압(V)	최고의 단락 차단 용량(KA)	단락 차단 용량(KA) 제공	활용 카테고리
PLM1-63L	(6),10,16,20,25,32,40,50,63	3	교류 500V	400V	25	18	A
PLM1-63M	(6),10,16,20,25,32,40,50,63		교류 500V		50	35
PLM1-100L	(10),16,20,25,32,40,50,63,80,100		교류 690V		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100,125,160,180,200,000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
PLM1-400L	225,250,315,400				50	35
PLM1-400M	225,250,315,400				65	42
PLM1-630L	400,500,630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630,700,800	3			70	50
PLM1-800H	630,700,800				100	65
PLM1-1250	80,010,001,250				65	32.5
PLM1-1250	80,010,001,250				65	32.5

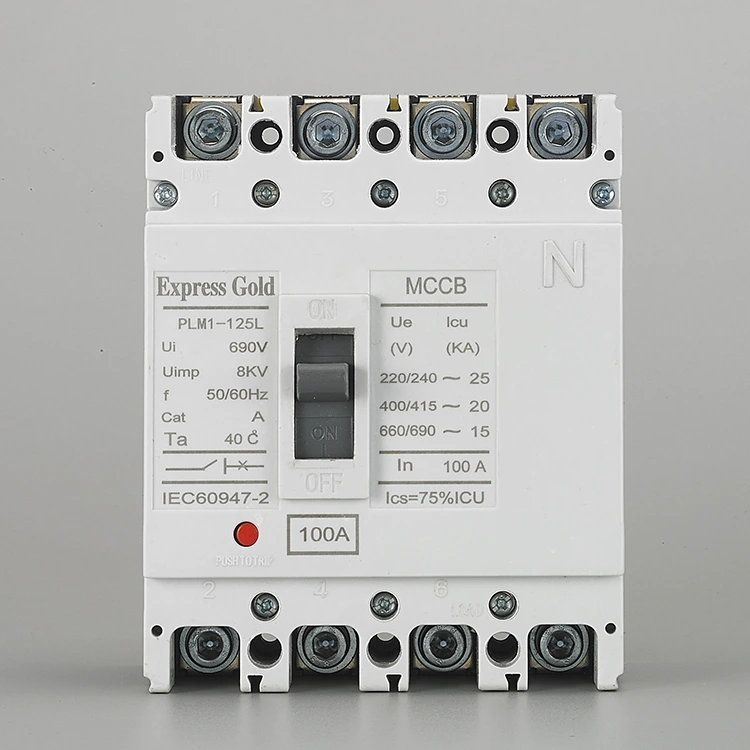

4P Electronic Trip Unit

주요 기능 및 이점

중립 보호

중성선을 직접 모니터링하고 보호합니다.
비선형 부하의 고조파 전류로 인한 중성선 과부하 방지
오류가 발생하는 동안 중립을 포함한 모든 극의 연결이 끊어지도록 보장합니다.
기존 3극 차단기에서 발견되는 안전 격차를 해결합니다.

조정 가능한 보호

정밀한 보호 제어를 위한 전자식 트립 설정 탑재
4P 전자 트립 장치의 과부하, 단락 및 순간 보호 매개변수는 완전히 조정 가능합니다.
유통 시스템 내에서 선택성과 조정성을 향상시킵니다.
불필요한 트리핑을 줄이고 시스템 가동 시간을 향상시킵니다.

고급 기능

전체 회로 절연을 보장하여 역류 위험을 방지합니다.
유지보수 및 서비스 작업 중 안전성 향상
전력 전송 시나리오에서 중립 무결성을 유지합니다.
주전원과 발전기 전원 간의 안전한 전환 지원

측정 및 통신

4개 극 전체에 걸쳐 전류의 실시간 모니터링 지원
시스템 통합을 위한 선택적 통신 인터페이스
데이터 기반 진단 및 예측 유지 관리 가능
전기 인프라의 가시성 및 제어 향상

응용

건물 및 산업용 배전반의 주회로 차단기
안전한 전원 전환을 위해 4P 전자 트립 장치를 활용하는 자동 전환 스위치(ATS) 시스템입니다.
완전한 절연이 필요한 3상 4선 시스템
민감하거나 비선형 부하가 있는 상업 및 산업 시설
지속적인 전력 공급과 안전이 필수적인 중요한 환경

FAQ

4P4D와 4P3D란 무엇입니까?

4P4D(4극 4검출):4개의 도체(L1, L2, L3, N)가 모두 완벽하게 모니터링되고 보호됩니다.
4P3D(4극 3검출):3상 도체만 모니터링되며 중성선은 전환되지만 적극적으로 보호되지는 않습니다.
4P4D는 중성 전류 감지 및 보호를 포함하여 더 높은 안전성을 제공합니다.
그만큼4P 전자 트립 장치4P4D 포함은 고조파 부하 또는 민감한 장비가 있는 시스템에 권장됩니다.

중립 보호를 조정할 수 있습니까?

예, 중립 보호 설정은 일반적으로 고급 트립 장치에서 조정 가능합니다.
사용자는 중성 전류 보호 수준(예: 50%, 100% 또는 비활성화)을 구성할 수 있습니다.
조정은 시스템 요구 사항과 부하 특성을 일치시키는 데 도움이 됩니다.
다양한 중성 전류 조건이 있는 애플리케이션의 유연성 향상

중립 보호의 목적은 무엇입니까?

과도한 중성 전류로 인한 과열 및 손상을 방지합니다.
비선형 부하(예: UPS, LED 조명, IT 장비)의 고조파 왜곡을 해결합니다.
3상 4선 시스템의 안전한 작동 보장
그만큼4P 전자 트립 장치위상 및 중성선을 모두 모니터링하여 완전한 보호를 보장합니다.

트립 유닛을 어떻게 테스트합니까?

기능 점검을 위해 내장된 테스트 버튼(사용 가능한 경우)을 사용하십시오.
정확한 교정 검증을 위해 2차 전류 주입 테스트 적용
시뮬레이션된 과부하 또는 결함 조건에서 트립 응답 확인
정기적인 테스트를 통해 안정성과 유지 관리 표준 준수를 보장합니다.

상태 램프가 켜져 있다는 것은 무엇을 의미합니까?

전원 표시기:트립 장치에 전원이 공급되어 정상적으로 작동 중입니다.
경보 표시기:과부하 또는 사전 트립 신호와 같은 경고 조건
여행 표시기:결함 상태로 인해 차단기가 작동되었습니다.
오류 코드 표시(사용 가능한 경우):상세한 결함 진단 제공
상태 램프는 운영자가 시스템 상태를 신속하게 식별하고 조치를 취할 수 있도록 도와줍니다.

핫 태그: 4P 전자 트립 장치

관련 카테고리

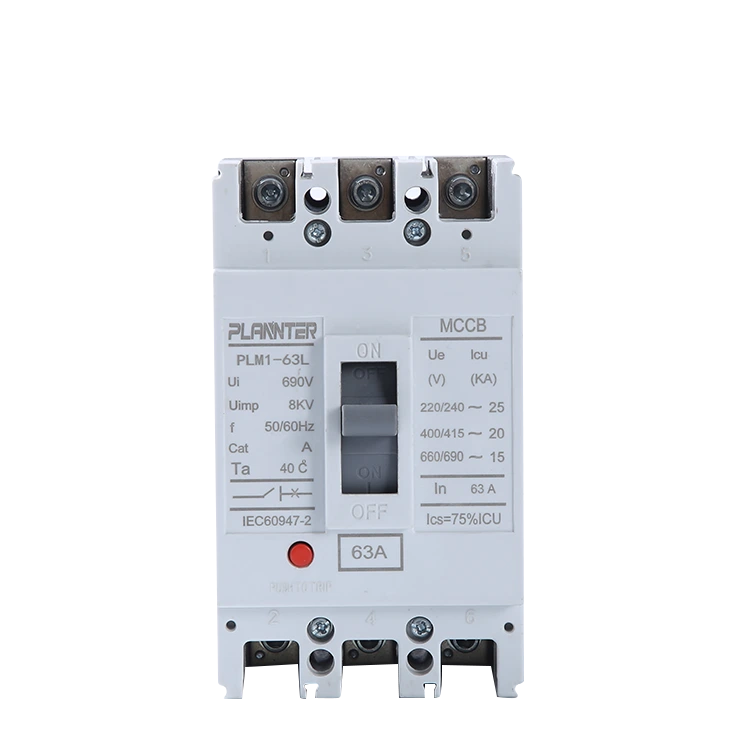

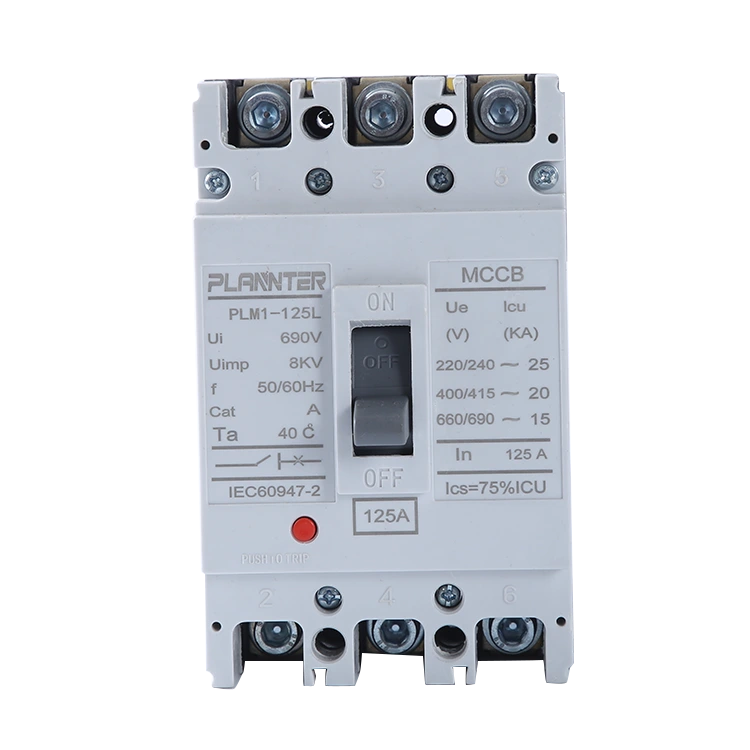

AC 성형 케이스 회로 차단기

문의 보내기

연락처 정보



주소

중국 절강성 웨칭시 류시진 치리강 공업지대


전화

+86-18072106366


이메일

kevin@pugaoai.com

미니 회로 차단기, 전압 보호기, 전환 스위치 또는 가격표에 대한 문의 사항이 있는 경우 이메일을 남겨 주시면 24시간 이내에 연락 드리겠습니다.

뉴스 추천

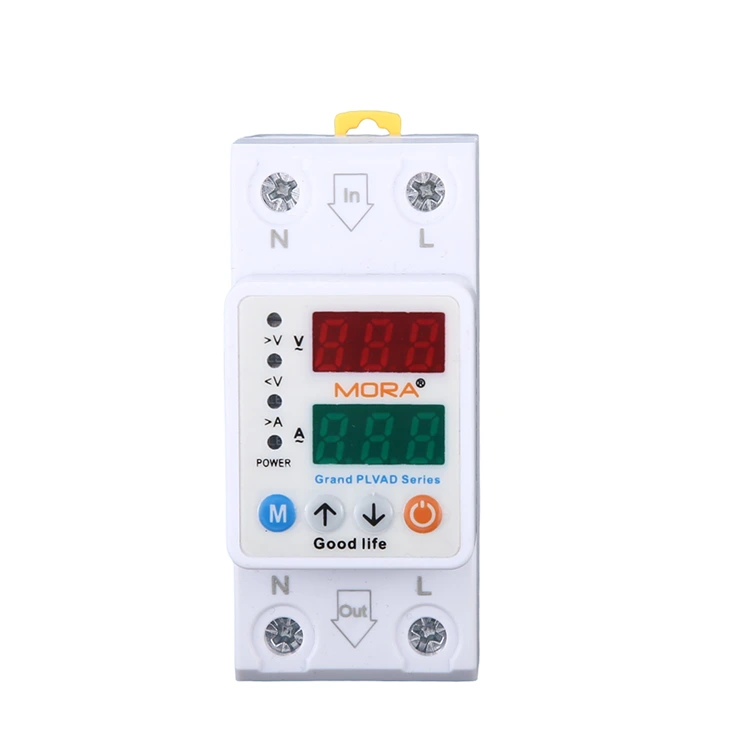

귀하의 가정과 비즈니스에 지능형 디지털 전압 보호기가 필수적인 이유는 무엇입니까?

귀하의 가정과 비즈니스에 지능형 디지털 전압 보호기가 필수적인 이유는 무엇입니까?더보기 >>

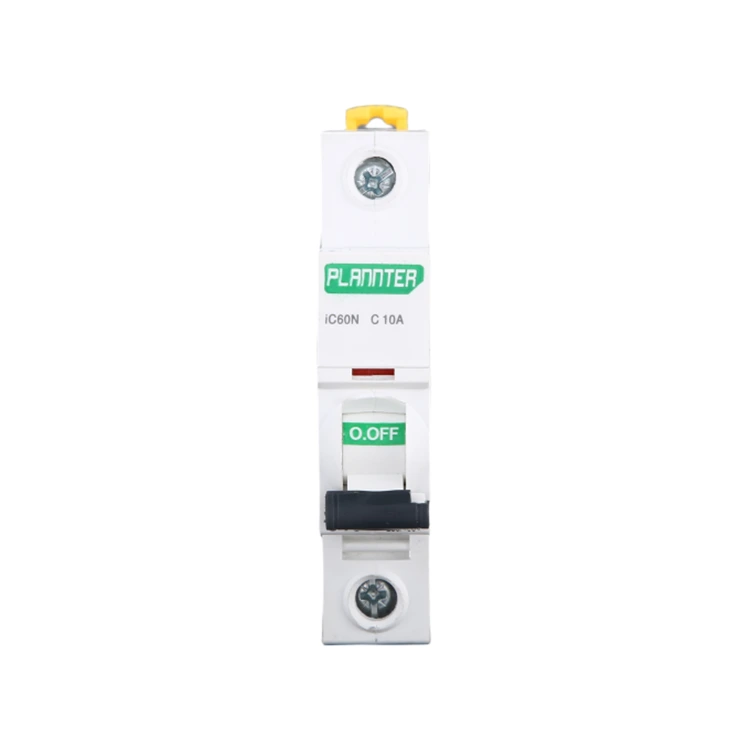

현대 전기 시스템에 AC 고전류 소형 회로 차단기가 필수적인 이유는 무엇입니까?

현대 전기 시스템에 AC 고전류 소형 회로 차단기가 필수적인 이유는 무엇입니까?더보기 >>

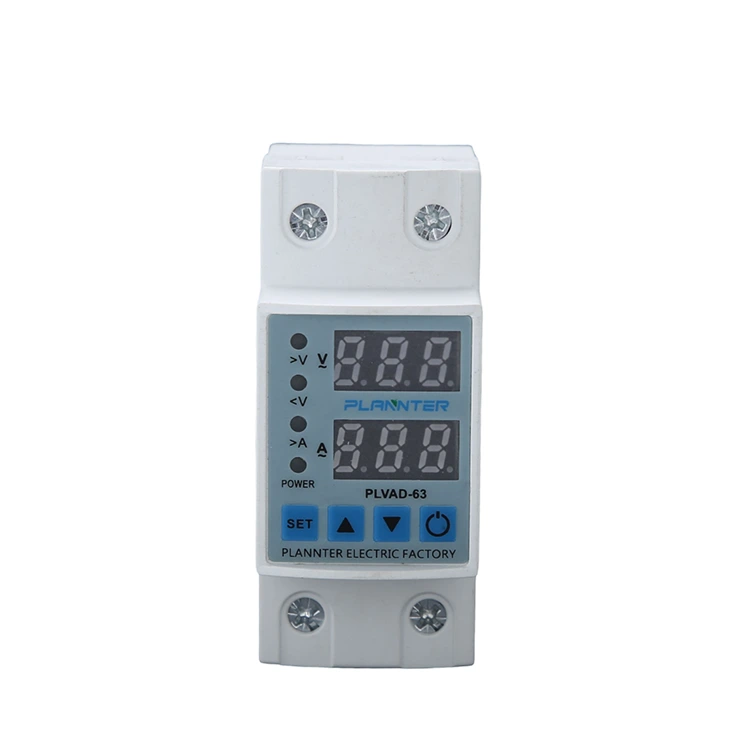

전기 전압 서지 보호기란 무엇이며 현대 전력 시스템에 필수적인 이유는 무엇입니까?

전기 전압 서지 보호기란 무엇이며 현대 전력 시스템에 필수적인 이유는 무엇입니까?더보기 >>

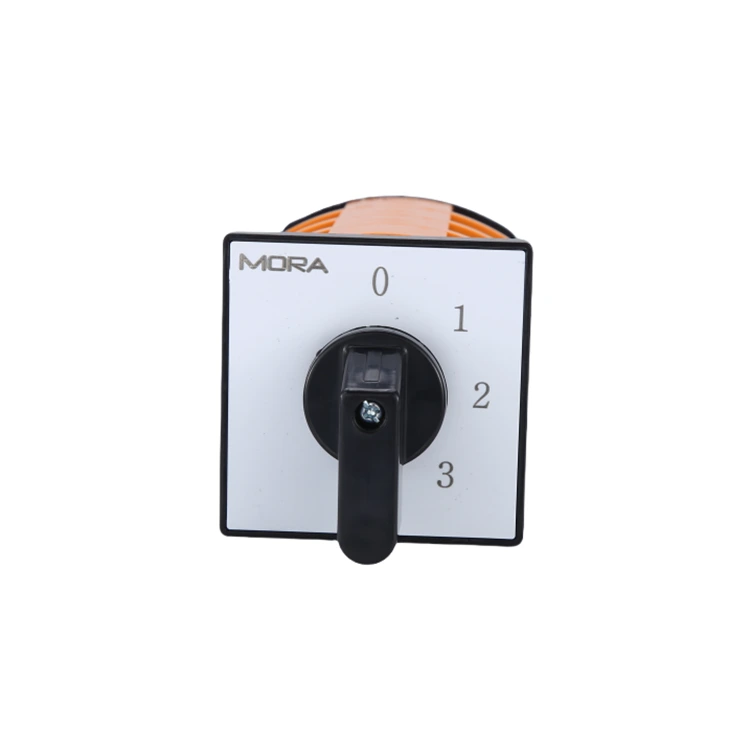

자물쇠형 전원 차단 스위치는 어떻게 전기 안전과 운영 효율성을 향상합니까?

자물쇠형 전원 차단 스위치는 어떻게 전기 안전과 운영 효율성을 향상합니까?더보기 >>

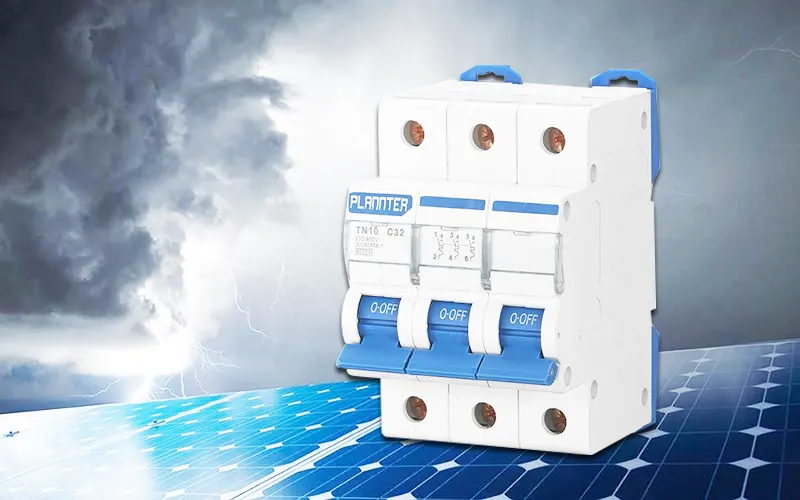

소형 회로 차단기의 역할 더보기 >>

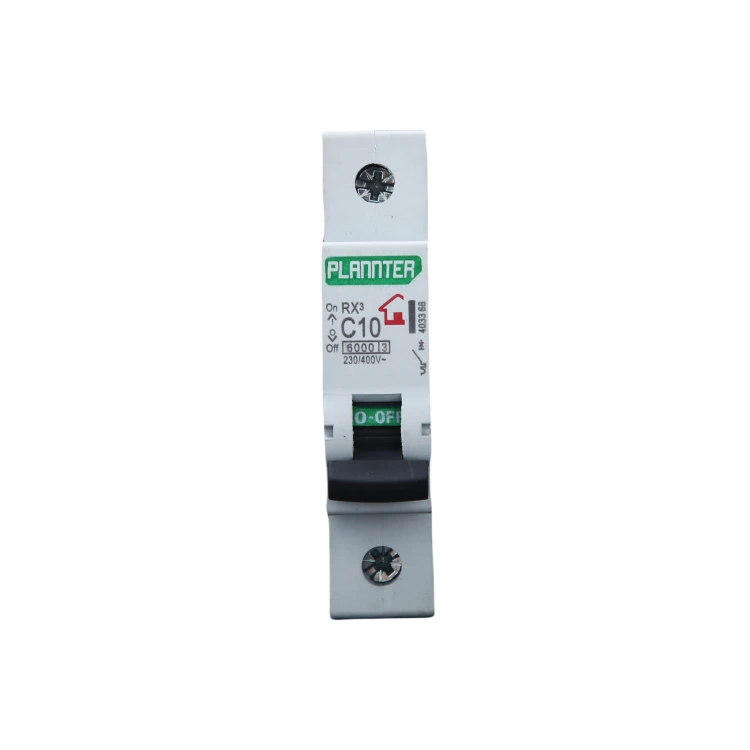

공기 스위치 회로 차단기란 무엇이며 어떻게 작동합니까?
