AC 4극 배선용 차단기 225A

Pugao AC 4극 몰드 케이스 회로 차단기 225A는 정격 작동 전압, 정격 절연 전압 및 침투 보호 등급(예: IP40)과 같은 중요한 사양에 대한 관련 국제 및 국내 표준의 요구 사항을 준수하고 여러 측면에서 이를 능가합니다. 인증된 모든 핵심 성능 데이터는 장치 자체에 읽기 쉽게 표시되어 있으며 함께 제공되는 기술 설명서에 자세히 설명되어 있습니다. 또한 당사는 공인된 권위 기관의 전체 유형 테스트 보고서를 유지하고 있으며 언제든지 확인을 위해 이러한 보고서를 검토하는 것을 환영합니다. 당사는 기술 데이터의 투명성이 신뢰의 기초라고 확신합니다. 추가 정보가 필요하거나 테스트 보고서를 요청하려면 주저하지 말고 당사에 문의하십시오.

문의 보내기

제품 설명

중간 전력 분배를 위해 설계되었으며,AC 4극 배선용 차단기 225A견고한 구조 설계와 정밀한 보호 기능을 결합합니다. Pugao(Plannter Electric)의 엔드투엔드 품질 보증이 지원되는 이 시리즈는 중요한 4선 시스템에 대해 무결함 성능을 보장합니다.

AC 4극 배선용 차단기 225A란 무엇입니까?

그만큼AC 4극 배선용 차단기 225A중성선(L1, L2, L3, N)을 사용하여 3상 회로를 보호하도록 설계된 특수 전기 보호 장치입니다. 225A 정격의 이 제품은 중간 전력 분배를 위한 핵심 구성 요소 역할을 하며 다운스트림 장비를 과부하 및 단락으로부터 보호하는 동시에 전체 시스템 격리를 보장합니다.

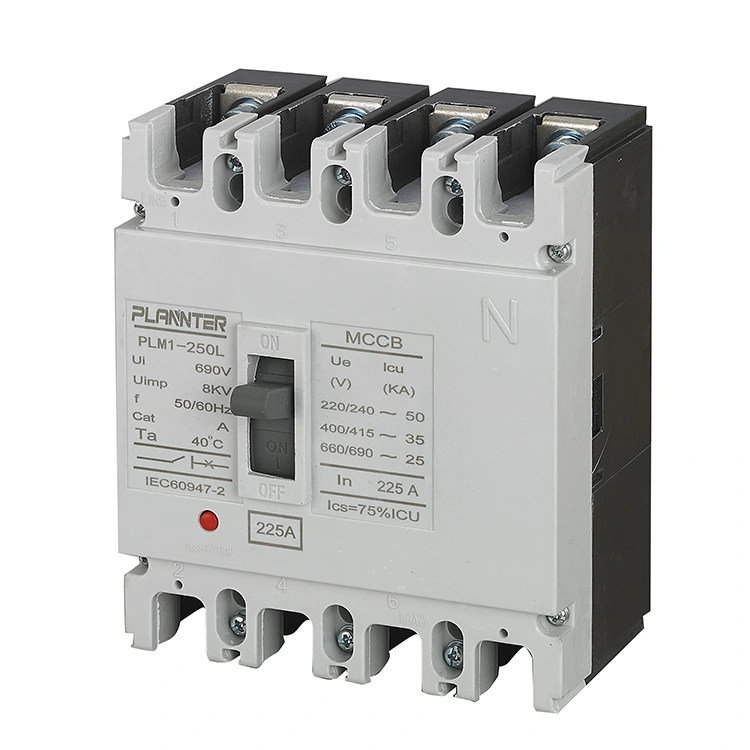

AC 4 Pole Molded Case Circuit Breaker 225A

작동, 작동 및 디버그 방법

운영 메커니즘

이 장치는 뚜렷한 촉각 피드백을 갖춘 명확하고 반응성이 뛰어난 수동 작동 메커니즘을 갖추고 있습니다. 핸들 위치는 명시적으로 표시되어 있습니다.

에:회로가 닫혀 있고 전원이 공급됩니다.
끄다:회로가 열려 있고 전원이 차단되었습니다.
넘어졌습니다:오류가 발생했음을 나타내는 중간 위치입니다.

작동 원리

AC 4극 성형 케이스 회로 차단기 225A는 이중층 보호를 위해 열 자기 트립 장치를 사용합니다.

열 보호(과부하):역시간 트리핑을 제공하기 위해 바이메탈 요소를 사용합니다. 과부하 전류가 높을수록 트립 속도가 빨라집니다.
자기 보호(단락):높은 크기의 고장 전류(최대 수십 kA)를 즉시 제거하는 즉각적인 응답을 제공합니다.

시운전 및 액세서리

이 시리즈는 특정 애플리케이션 요구에 맞는 강력한 확장성을 제공합니다. 시운전에는 지정된 슬롯에 필요한 추가 기능을 설치하는 작업이 포함됩니다.

보조 연락처:차단기 상태의 원격 신호용.
션트 릴리스:차단기의 원격 트리핑/개방이 가능합니다.
저전압 해제:전압이 안전한 수준 이하로 떨어지면 자동으로 차단기를 트립합니다.
RCD 모듈:포괄적인 안전을 위해 누전 보호 기능을 추가했습니다.

주요 기술 기능 및 사양

용량

정격 전류225A, 중간 분포 부하에 적합합니다.

폴란드

4극(4P):3상과 중성선을 보호하여 회로의 완전한 절연을 보장합니다.

전압

표준 AC 배전망(일반적으로 400V/690V AC)용으로 설계되었습니다.

트립 유닛

기준열자기모델 변형에 따라 설정이 조정 가능하거나 고정된 장치입니다.

인터럽트 등급

수십 킬로암페어를 안전하게 처리할 수 있는 높은 단락 차단 용량(Icu)입니다.

설치

보안 활용볼트 연결, 고전류 애플리케이션을 위한 안정적인 전기 인터페이스를 보장합니다.

건설

충격에 강하고 치수 안정성이 뛰어난 견고한 성형 케이스 디자인입니다.

품질 보증 및 배송

푸가오전기의 원칙은 '결함이 다음 단계로 진행되는 것을 방지하는 것'입니다.

100% 검사:모든 장치는 배송 전에 기계적, 전기적, 환경적 테스트를 거칩니다.
수출 등급 포장:AC 4극 배선용 회로 차단기 225A는 장거리 취급에도 견딜 수 있도록 보호되어 있습니다.
빠른 배송:일반 모델은 종종 재고에서 구할 수 있는 반면, 맞춤형 주문은 확정된 생산 일정을 따릅니다.

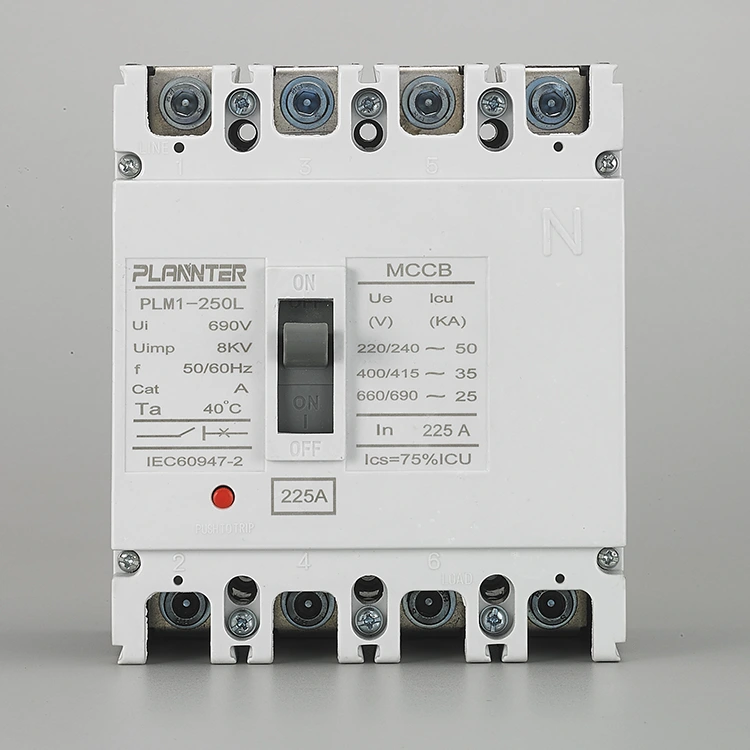

AC 4 Pole Molded Case Circuit Breaker 225A

< AC 4 Pole Molded Case Circuit Breaker 225A

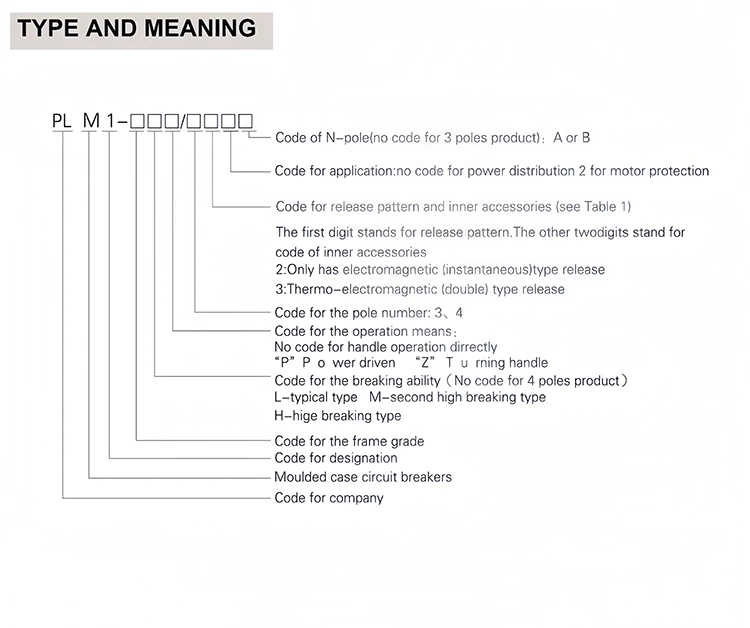

제품사양

유형	정격전류(A)	극수	정격절연전압(V)	정격사용전압(V)	최고의 단락 차단 용량(KA)	단락 차단 용량(KA) 제공	활용 카테고리
PLM1-63L	(6),10,16,20,25,32,40,50,63	3	교류 500V	400V	25	18	A
PLM1-63M	(6),10,16,20,25,32,40,50,63		교류 500V		50	35
PLM1-100L	(10),16,20,25,32,40,50,63,80,100		교류 690V		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100,125,160,180,200,000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
PLM1-400L	225,250,315,400				50	35
PLM1-400M	225,250,315,400				65	42
PLM1-630L	400,500,630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630,700,800	3			70	50
PLM1-800H	630,700,800				100	65
PLM1-1250	80,010,001,250				65	32.5
PLM1-1250	80,010,001,250				65	32.5

FAQ

3극 대신 4극을 사용하는 이유는 무엇입니까?

4극 차단기는 3상을 모두 차단합니다.그리고동시에 중성선. 이는 다음과 같은 경우에 필수적입니다.

안전:유지보수 담당자를 위한 회로의 완전한 절연을 보장합니다.
백업 전원 시스템:유틸리티 전력과 발전기 전력 간 전환 시 중성-접지 루프를 방지하기 위해 전환 스위치(ATS)에 필요합니다.
고조파 완화:비선형 부하(VFD 및 컴퓨터 등)로 인해 발생하는 중성 전류로부터 보호합니다.

전압 정격은 무엇입니까?

그만큼AC 4극 배선용 차단기 225A일반적으로 표준 산업 배전 전압에 대해 정격이 지정되며 일반적으로 지원됩니다.400V ~ 690V AC시스템. 정확한 정격 작동 전압(Ue)과 절연 전압(Ui)은 장치의 특정 명판을 참조하십시오.

트립 유닛 유형은 무엇입니까?

표준 모델은열-자기 트립 장치:

열의:바이메탈 스트립을 사용하여 과부하로부터 역시간 보호 기능을 제공합니다.
자기:단락에 대한 즉각적인 보호 기능을 제공합니다.

참고: 보다 정확한 설정을 위해 전자 트립 장치를 사용할 수 있습니다.

차단 용량은 얼마입니까?

차단 용량(Icu)은 특정 모델 변형에 따라 다르지만 중간 배전에서 일반적인 상당한 오류 전류를 처리하도록 설계되었습니다. 그만큼AC 4극 배선용 차단기 225A일반적으로 다음과 같은 차단 용량을 제공합니다.25kA~85kA(400V에서) 손상 없이 단락을 안전하게 차단할 수 있습니다.
