AC 성형 케이스 트립 유닛

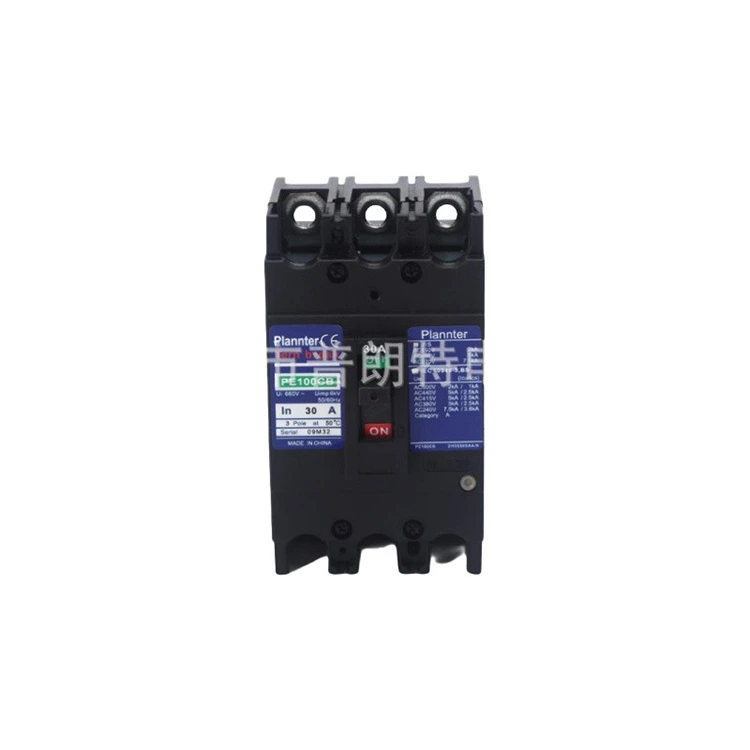

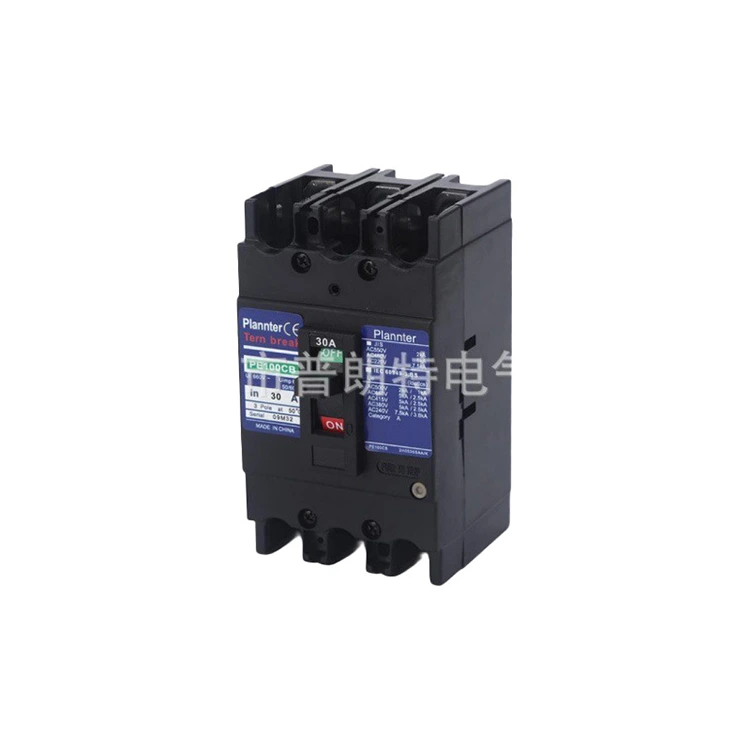

당사의 Pugao(Plannter Electric) PLTP 시리즈는 견고하고 실용적인 검정색 디자인이 특징인 클래식 3극 AC 성형 케이스 트립 유닛입니다. 다양한 순수 3상 전원 회로에서 잘 작동하며 특히 산업용 모터 보호에서 탁월한 성능을 발휘합니다. 구동 펌프, 팬, 압축기와 같은 중대형 3상 모터의 제어 회로에 직접 사용할 수 있습니다. 열자기 트립 장치가 내장된 차단기는 안정적인 성능을 제공합니다. 모터 시동 중 과부하 상태를 효과적으로 처리하고 단락 오류가 발생할 경우 즉시 트립하여 모터를 보호하고 계획되지 않은 가동 중지 시간을 줄이는 데 도움을 줍니다.
그만큼AC 성형 케이스 트립 유닛배선용 차단기(MCCB) 내부의 핵심 보호 ​​부품으로, 전기적 결함을 감지하고 차단기를 작동시켜 회로를 차단하는 역할을 합니다. 정밀한 감지와 안정적인 트리핑 메커니즘을 결합하여 과부하 및 단락으로부터 전기 시스템을 보호합니다.
  • 비정상적인 전류를 안전하게 차단합니다.
  • 열자기식 또는 전자식으로 사용 가능
  • 산업용 모터 보호 및 전력 분배에 널리 사용됩니다.

AC Molded Case Trip Unit

MCCB 트립 유닛의 주요 장점

조정 가능한 여행 설정

  • 사용자가 애플리케이션 요구 사항에 따라 보호 매개변수를 구성할 수 있음
  • 업스트림 및 다운스트림 장치 간의 조정을 개선합니다.
  • 그만큼AC 성형 케이스 트립 유닛정확한 과부하 및 단락 조정 지원

높은 차단 용량

  • 높은 결함 전류를 안전하게 차단하도록 설계됨
  • 일반적인 Icu 범위: 400V AC에서 35kA~70kA
  • 심각한 단락 조건에서도 시스템 보호 보장

넓은 전류 범위

  • 400A, 630A 등 다양한 정격 전류 지원
  • 산업 응용 분야의 다양한 부하 요구 사항에 적합
  • 유연한 시스템 설계 및 장비 매칭 가능

열자기 및 전자 보호

  • 열 보호 기능은 역시간 지연으로 과부하를 처리합니다.
  • 자기 보호는 단락에 즉시 반응합니다.
  • 그만큼AC 성형 케이스 트립 유닛모터와 회로에 대한 안정적인 이중 보호 보장

컴팩트하고 내구성이 뛰어난 디자인

  • 난연성 엔지니어링 플라스틱 하우징에 내장됨
  • 충격, 열, 전기 아크에 대한 높은 저항성
  • 컴팩트한 구조로 패널 설치 공간 절약

재사용 가능

  • 교체 없이 결함 제거 후 재설정 가능
  • 퓨즈에 비해 유지 관리 비용이 절감됩니다.
  • 긴 기계적, 전기적 서비스 수명을 지원합니다.

다양한 기능

  • 보조 접점 및 션트 릴리스와 같은 액세서리 지원
  • 모터 제어, 배전 시스템, 산업 장비에 적합
  • 그만큼AC 성형 케이스 트립 유닛시스템 통합 및 운영 유연성 향상

FAQ

여행 단위에는 어떤 유형이 있나요?

열자기(T-M)

  • 열(과부하) 및 자기(단락) 보호 결합
  • 열 요소는 지속적인 과전류에 대해 시간 지연으로 반응합니다.
  • 오류 조건에서 자기 요소가 즉시 트립됩니다.
  • 표준 산업 및 상업용 응용 분야에 널리 사용됩니다.

솔리드 스테이트(전자)

  • 정확한 전류 모니터링을 위해 전자 센서를 사용합니다.
  • 조정 가능한 보호 설정과 더 높은 정확도 제공
  • 통신 및 계량과 같은 고급 기능 지원
  • 그만큼AC 성형 케이스 트립 유닛전자 형식은 복잡한 시스템에 이상적입니다.

자기 전용

  • 단락에 대해서만 즉각적인 보호 기능을 제공합니다.
  • 과부하(열) 보호 기능이 포함되어 있지 않습니다.
  • 외부 과부하 릴레이가 있는 모터 회로에 일반적으로 사용됩니다.

트립 유닛의 주요 조정 사항은 무엇입니까?

장시간(LT/열) 픽업

  • 과부하 보호를 위한 현재 수준을 설정합니다.
  • 지속적인 과전류로 인해 차단기가 트립되는 시점을 결정합니다.
  • 과열로부터 케이블과 장비를 보호하는 데 도움이 됩니다.

단시간(ST) 픽업/지연

  • 오류 조건 중 트리핑 전 짧은 지연 제공
  • 다운스트림 보호 장치와의 조정 가능
  • 불필요한 시스템 중단을 줄입니다.

순간여행

  • 심각한 단락이 발생한 경우 즉시 차단기 작동을 트리거합니다.
  • 최대 보호 속도를 위해 의도적인 지연 없음
  • 그만큼AC 성형 케이스 트립 유닛장비를 보호하기 위해 신속한 결함 제거를 보장합니다.

DC 애플리케이션에 AC 트립 장치를 사용할 수 있습니까?

  • 일반적으로 DC 시스템에는 AC 트립 장치를 권장하지 않습니다.
  • DC 회로는 다양한 아크 특성을 가지며 특수한 설계가 필요합니다.
  • DC 애플리케이션에서 AC 전용 장치를 사용하면 안전하지 않은 중단이 발생할 수 있습니다.
  • 적용하기 전에 항상 제조업체 사양을 확인하십시오.

트립 유닛을 교체할 수 있나요?

열 자기 장치

  • 일반적으로 차단기 본체에 고정 및 통합됨
  • 교체하려면 일반적으로 전체 MCCB를 변경해야 합니다.
  • 심플한 디자인으로 내구성이 뛰어나고 유지 관리가 적습니다.

전자 트립 유닛

  • 설계에 따라 모듈형 및 교체가 가능한 경우가 많습니다.
  • 전체 차단기를 교체하지 않고도 업그레이드 또는 유지 관리가 가능합니다.
  • 그만큼AC 성형 케이스 트립 유닛전자 설계로 유연성이 향상되었습니다.

Pugao(Plannter Electric)를 선택하는 이유는 무엇입니까?

  • 신뢰할 수 있는 품질:당사의 AC 몰드 케이스 트립 장치 및 기타 MCCB는 최대 200kA의 단락 차단 및 최대 800V의 절연 전압을 포함하여 엄격한 테스트를 거쳐 산업용 애플리케이션에서 안정적인 성능을 보장합니다.
  • 강력한 기술 지원:10년 이상의 저전압 제품 경험을 보유한 15명 이상의 수석 엔지니어가 정확한 보호 및 시스템 신뢰성을 위해 4P 전자 트립 장치와 같은 제품을 설계하고 최적화합니다.
  • 경쟁력 있는 가격:직접 공장 공급을 통해 유사한 국제 브랜드에 비해 품질 저하 없이 비용을 15~20% 절감합니다.
  • 유연한 생산:100A~1600A의 정격 전류와 맞춤형 구성을 지원하여 다양한 산업 및 상업 요구 사항을 충족합니다.
  • 대응 서비스:기술 문의에 대한 평균 응답 시간은 24시간 미만이므로 설치 또는 유지 관리 시 빠른 지원이 보장됩니다.
