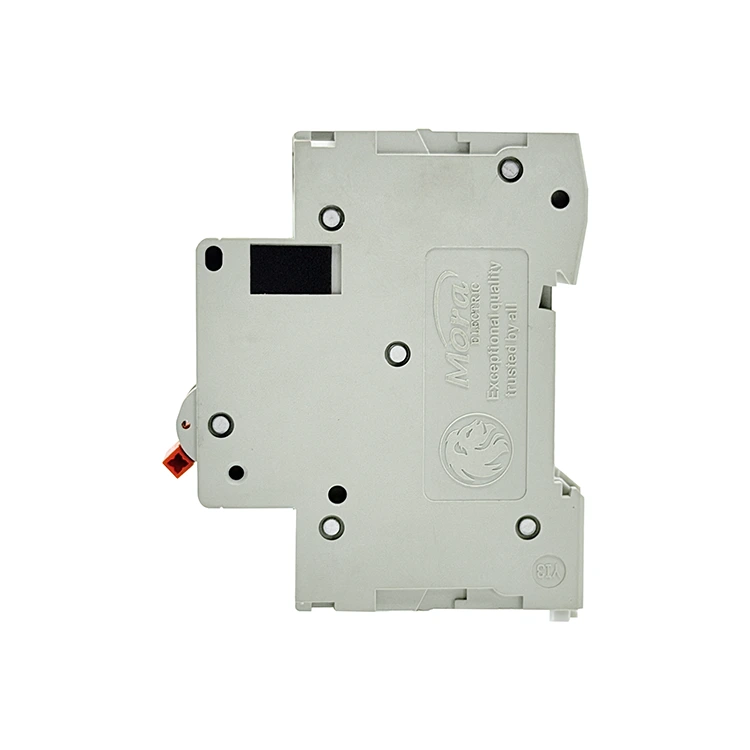

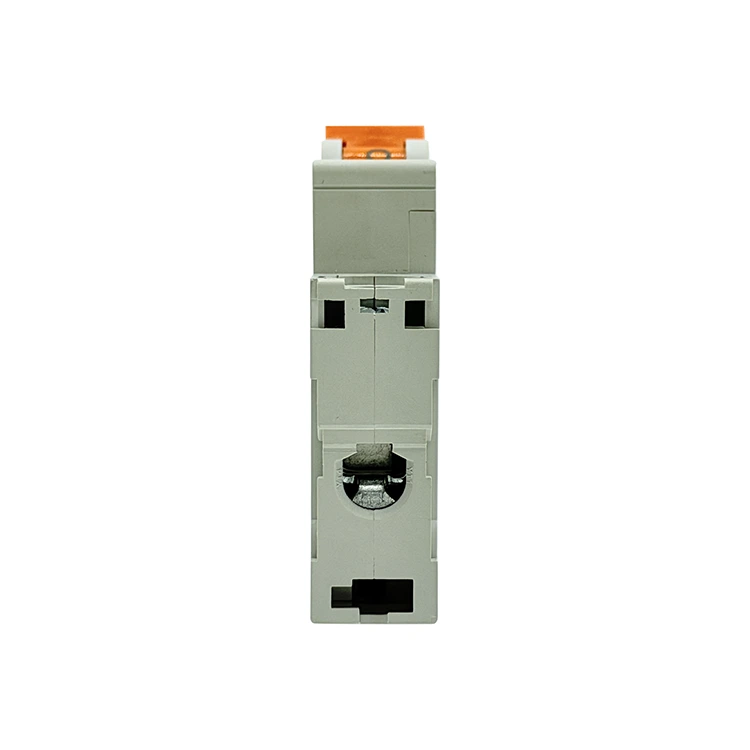

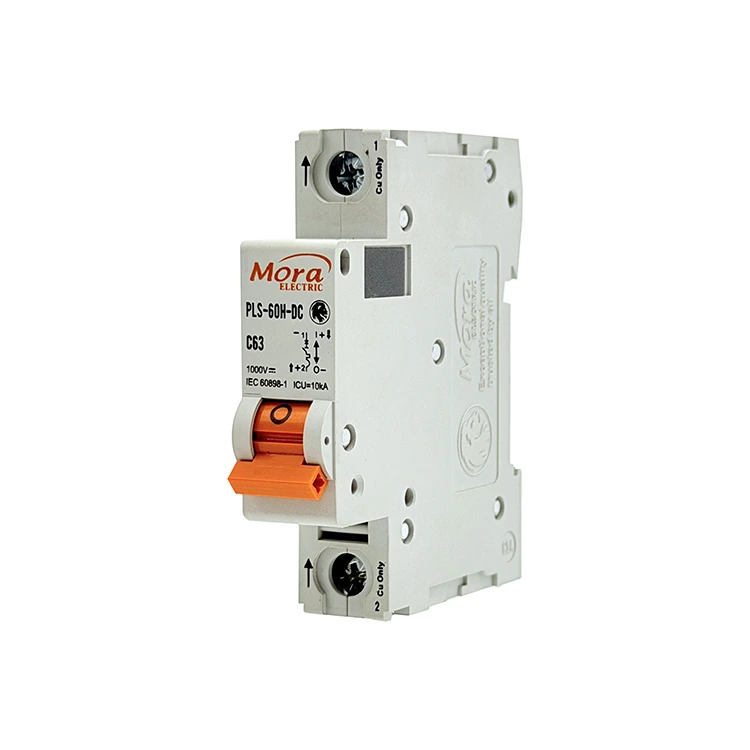

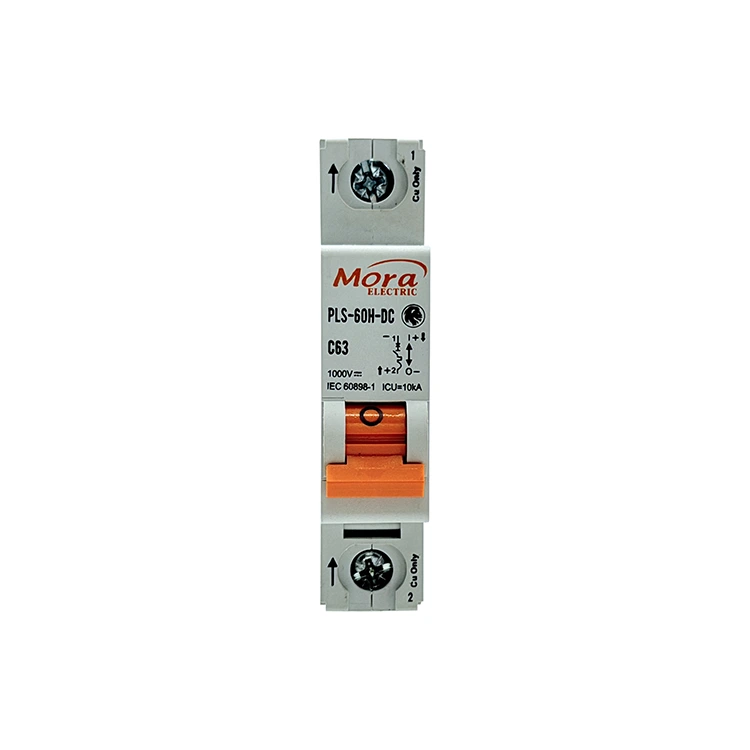

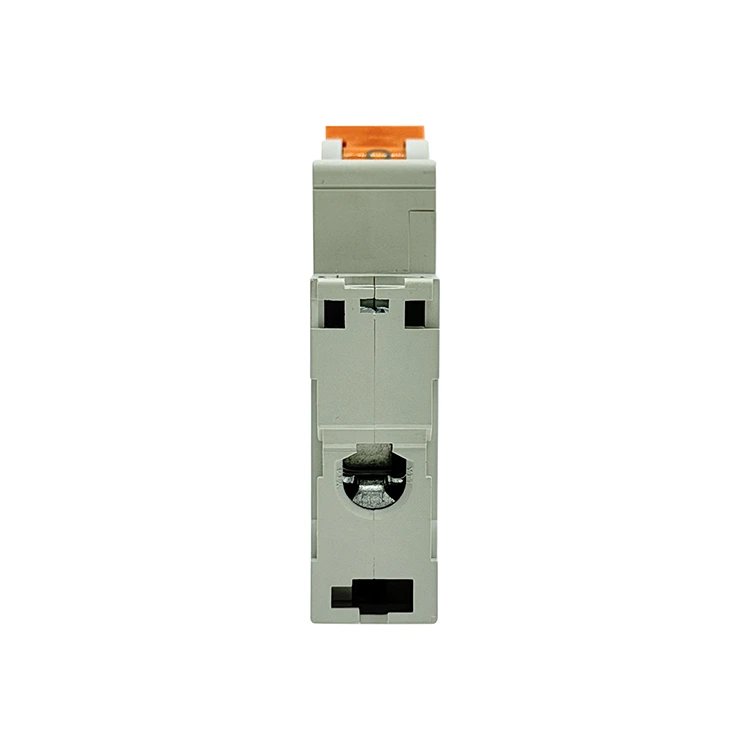

C65 1극 DC 회로 차단기

PUGAO(브랜드: Mora)는 중국에서 C65 1극 DC 회로 차단기 전문 공장으로 운영되고 있으며 DC 애플리케이션용으로 특별히 설계된 견고한 단극 스위치를 공급합니다. 당사의 1P 열자기 차단기는 영구 자석 아크 소화 시스템을 갖추고 있어 태양열 스트링 및 통신 네트워크의 접점 연소를 제거합니다.

기술 정의 및 실제 응용

C65 1극 DC 회로 차단기는 단상 DC 전기 루프를 보호하도록 설계된 기계식 스위치입니다. 교류(AC) 라인과 달리 DC 전류 루프에는 자연스러운 제로 크로싱 지점이 없습니다. 부하가 걸린 상태에서 접점이 열리면 결과적인 전기 아크가 지속적이고 매우 안정적입니다.

당사의 단극 차단기는 시스템 전체에 열적 손상이 발생하기 전에 결함을 차단하기 위해 목표 기계적 힘과 자기 가속도를 사용하여 DC 회로의 양극 레일을 분리합니다.

태양광 발전 시스템

주거용 및 상업용 태양전지 어레이에서 개별 패널 스트링은 연속적인 DC 전압을 출력합니다. 이 회로 차단기는 출력층(12V ~ 250V DC 범위)의 결합기 박스 내에 설치됩니다. 개별 스트링을 분리하여 역전류 오류나 배선 단락이 태양광 어레이 전체에 퍼지는 것을 방지합니다.

통신 데이터 센터 및 UPS 시스템

최신 통신 하드웨어는 48V~110V DC 배터리 백업 시스템에서 실행됩니다. C65 1극 DC 회로 차단기는 개별 장비 랙에 대한 대상 보호 기능을 제공하여 인접한 네트워킹 시스템에 대한 전원을 중단하지 않고 국부적인 구성 요소 오류를 격리합니다.

산업 자동화

지역화된 산업용 DC 제어 루프, 자재 처리 시스템 및 내부 전기 자동차 배터리 관리 회로는 단극 차단기를 사용하여 충전 모듈과 기본 배터리 저장소 사이에 뚜렷하고 안전하게 격리된 파워 존을 설정합니다.

기술 사양

다음 매트릭스는 품질 관리 테스트 벤치에서 검증된 표준화된 작동 한계 및 재료 구성을 간략하게 설명합니다.

핵심 기술 장점

1. 5밀리초 자기 아크 소멸

직류 아크를 확인하지 않은 채 놔두면 1초도 안 되는 시간 내에 구리 접점이 파손될 수 있습니다. 이 문제를 해결하기 위해 C65 1극 DC 회로 차단기에는 두 개의 내부 영구 자석이 통합되어 있습니다. 결함이 발생하고 접점이 분리되면 자기장이 접점 표면에서 아크를 강제로 밀어내 9판 강철 냉각 그리드로 밀어 넣습니다. 그리드는 5밀리초 이내에 아크를 분할, 냉각 및 소멸시켜 접촉 표면의 마모를 최소화합니다.

2. 고정밀 바이메탈 과부하 제어

지속적인 과부하로 인해 와이어 절연이 점차 저하되어 심각한 화재 위험이 발생합니다. PUGAO(Mora)는 열 팽창률이 서로 다른 두 개의 결합 금속으로 구성된 보정된 바이메탈 스트립을 사용합니다. 지속적인 과전류로 인해 스트립이 가열되어 예상대로 구부러지고 트립 레버가 작동됩니다. 이러한 기계적 설정은 짧은 시동 스파이크로 인한 잘못된 트립을 방지하는 동시에 실제 과부하 시 안정적인 격리를 보장합니다.

3. 자동화된 점용접

수동 내부 조립으로 인해 연결 저항이 다양해지고 트립 지점이 일관되지 않을 수 있습니다. 당사의 생산 시설은 자동화된 점용접 장치를 갖춘 자동화된 조립 라인을 활용합니다. 내부 구리 션트와 트리핑 메커니즘을 정확한 위치에 고정함으로써 모든 생산 실행에서 균일한 내부 저항을 보장하고 분배 캐비닛 내부의 국부적인 과열을 방지합니다.

현장 설치

1. 전원을 분리합니다.안전 설정. 기본 태양광 차단 스위치 또는 배터리 절연 퓨즈 블록 ​​업스트림을 엽니다. C65 1극 DC 회로 차단기 하드웨어를 장착하기 전에 보정된 디지털 멀티미터를 사용하여 수신 라인에 0V가 있는지 확인하십시오.

2. DIN 레일에 고정합니다.인클로저 어셈블리. 차단기 베이스를 표준 35mm DIN 레일에 끼웁니다. 상단 및 하단 스프링 장착 고정 클립이 모두 제자리에 단단히 고정되어 토글 핸들을 작동할 때 움직이지 않는지 확인하십시오.

3. 극성 표시기 정렬:중요한 단계. DC 차단기는 방향성이 있습니다. 터미널 포트 옆에 찍힌 (+) 및 (-) 표시기를 찾으십시오. 양극 입력 공급선은 지정된 양극 입력 단자에 들어가야 합니다. 이 배선을 반대로 하면 내부 자석이 전기 아크를 냉각 그리드로 끌어들이는 것을 방지할 수 있습니다.

4. 토크 컨덕터 터미널:최종 확인. 벗겨낸 구리 도체를 터널 터미널에 깔끔하게 삽입합니다. 보정된 토크 드라이버를 사용하여 단자 나사를 2.0~2.5Nm로 조입니다. 연결이 느슨하면 국부적인 가열과 조기 열 트립이 발생합니다.

기술 및 엔지니어링 FAQ

이 단극 DC 차단기를 표준 AC 배전선에 사용할 수 없는 이유는 무엇입니까?

내부 아크 억제 시스템은 방향성 영구 자석을 사용합니다. AC 시스템에서 전류는 초당 50~60회 연속적으로 방향을 바꿉니다. 이 교류 전류는 강철 냉각 그리드 안쪽이 아닌 플라스틱 케이스 바깥쪽으로 아크를 강제로 발생시켜 쉘에 치명적인 파손을 초래합니다.

현장 설치 중에 배선 극성이 실수로 바뀌면 DC 차단기가 휘거나 녹는 원인은 무엇입니까?

극성이 바뀌면 내부 자기장이 냉각 그리드에서 전기 아크를 밀어내고 이를 은합금 접점 바로 위에 유지합니다. 갇힌 아크는 1,000°C를 초과하는 국지적 온도를 생성하여 내부 메커니즘과 PA66 폴리머 케이스를 안전하게 소화하는 대신 녹입니다.

밀봉된 결합기 상자 내부의 주변 작동 온도는 열 트립 임계값을 어떻게 변경합니까?

당사의 바이메탈 스트립은 기본 주변 온도 30°C에 맞게 교정되었습니다. 직사광선으로 인해 밀봉된 배전함 내부 온도가 50°C에 도달하면 C65 1극 DC 회로 차단기 내부의 바이메탈 스트립이 예열되어 정격 정격 전류의 약 85%~90%에서 트립됩니다. 고온 환경의 경우 부하를 줄이거나 선택 매개변수를 상향 조정하는 것이 좋습니다.
