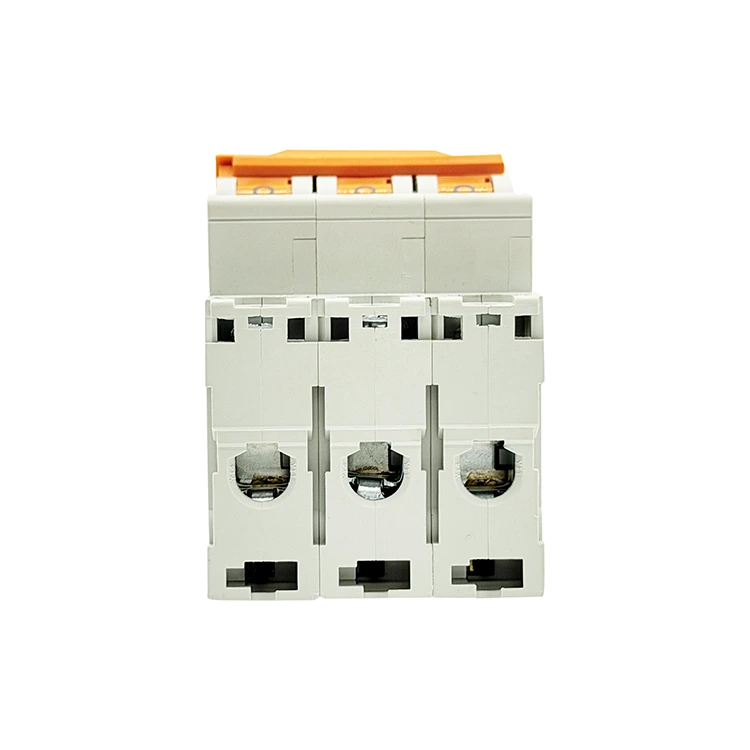

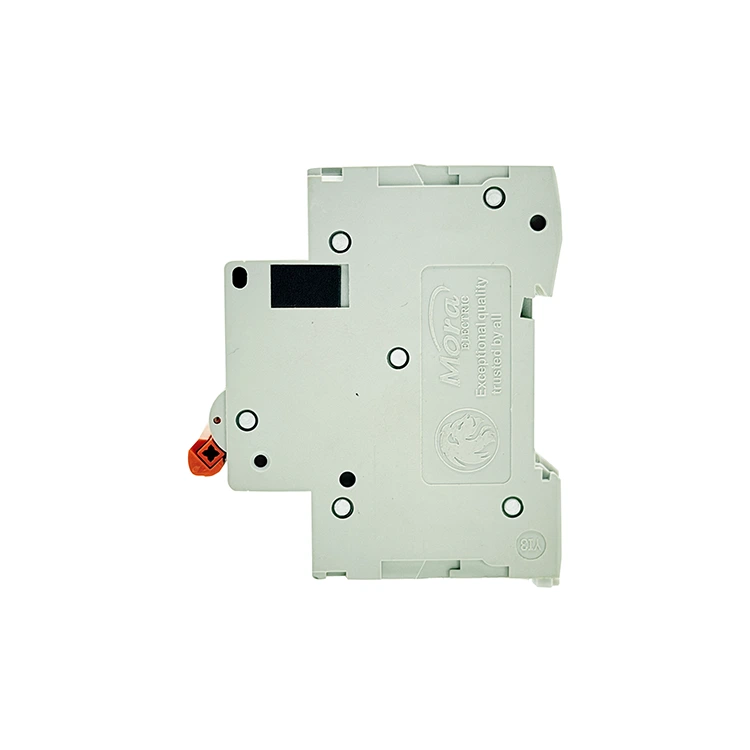

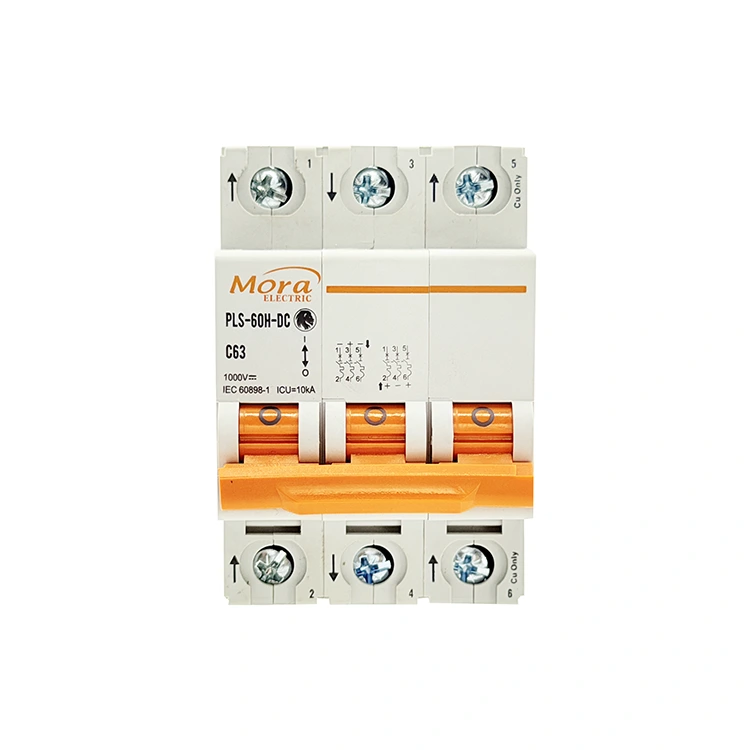

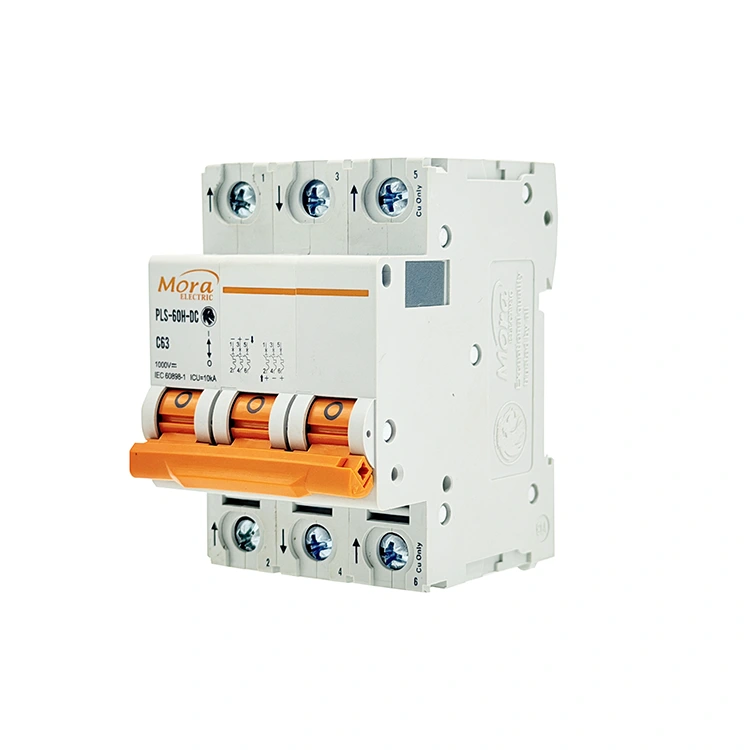

C65 3극 DC 회로 차단기

중국에서 C65 3극 DC 회로 차단기 공장으로 운영되고 있는 PUGAO(Mora)는 여러 고전압 DC 경로를 동시에 차단하도록 최적화된 견고한 3극 전기 스위치를 제작합니다. 이 3P 차단기는 자동화된 구성 요소 교정과 삼중 영구 자석 아크 소화 챔버를 활용하여 전문적인 독립형 및 산업용 유틸리티 저장 요구 사항을 처리합니다.

엔지니어는 실제로 3P DC 스위치를 어디에 배포합니까?

표준 저전압 ​​태양광 설치는 일반적으로 250V 또는 500V DC에서 제한되므로 간단한 단극 또는 이중 극 배선 루프가 가능합니다. 그러나 대규모 산업용 상업용 태양광 어레이, 독립형 농장 시스템 및 대규모 중앙 통신 시설이 확장됨에 따라 시스템 엔지니어는 C65 3극 DC 회로 차단기와 같은 3극 구성이 필요한 독특한 설계 선택에 직면하게 됩니다.

750V DC 고전압 직렬 상호 연결

장거리에서 출력 효율을 최대화하고 시스템 라인 전송 손실을 제한하기 위해 엔지니어는 태양광 패널 스트링을 긴 직렬 순서로 실행하는 것을 자주 선택합니다. 이 스태킹은 최대 750V DC의 개방 회로 전압을 구동합니다. 표준 개별 차단기 챔버의 정격은 각각 250V이므로 3P 장치를 사용하면 엔지니어는 직렬 배선 패턴의 두 극을 통해 양극 도체를 고리화하고 세 번째 극을 통해 음극 도체를 라우팅할 수 있습니다. 이는 전기적 스트레스를 세 가지 미세 환경 모두에 고르게 분산시킵니다.

3선 부동 DC 네트워크

특정 중장비 산업 처리 설정 및 채광 운반 장비는 특수한 중앙 탭 또는 3선 비접지 DC 배전 토폴로지(양극, 음극 및 중성/접지 기준 전선으로 구성)를 활용합니다. 3극 보호 스위치는 오류가 발생하는 동안 서로 다른 3개의 전류 전달 도체를 동시에 분리하여 불규칙한 표류 복귀 전류의 가능성을 차단합니다.

듀얼 소스 배터리 스토리지 백업 격리

지역화된 통신 스위칭 노드에서는 단일 3극 하드웨어 섀시를 구성하여 단일 공유 공통 리턴 라인과 함께 두 개의 별도 양극 수신 배터리 뱅크 라인을 전환하는 등 분할 버스 배열을 관리할 수 있습니다. 이는 공간이 제한된 장비 랙 내부의 패널 공간 요구 사항을 줄여줍니다.

성능 역량

아래에 정의된 작동 임계값과 엔지니어링 자료는 당사의 자동화된 품질 검증 벤치 전체에서 엄격하게 유지됩니다.

750V에서 내부 접촉 융합을 방지하는 기술은 무엇입니까?

1. 삼중 영구자석 블로운아크 시스템

고전압 직류 아크는 자연적인 영전류 상태를 넘지 않습니다. 즉, 표준 구리 부품을 쉽게 녹이는 개방 접점 사이의 고온 플라즈마 채널을 유지할 수 있습니다. 이 문제를 해결하기 위해 당사의 C65 3극 DC 회로 차단기는 3개의 개별 극 각각 내부에 독립적인 영구 자석을 통합합니다. 이 자석은 아크를 밀어내는 강력한 국부 자기장을 생성하여 물리적으로 접촉 패드에서 아크를 날려 9플레이트 강철 냉각 그리드 속으로 깊숙이 밀어 넣습니다. 이 작업을 수행하면 5밀리초 이내에 아크가 분할되고 꺼집니다.

2. 동기식 기계식 래치 연결

고전압 오류 중에 한 극의 개방이 지연되면 나머지 극이 전기적 스트레스를 받아 단자 소손이 발생합니다. PUGAO(Mora)는 세 극 하위 메커니즘을 모두 연결하는 견고한 내부 기계식 링크 바로 이러한 차단기를 제작합니다. 단락 오류로 인해 단일 극의 자기 트립 코일이 트리거되면 공통 트립 링크 바가 세 극을 모두 동시에 떨어뜨려 위험한 단일 회선 전원 공급 조건을 방지합니다.

3. 정밀 공장 점용접 제어

다극 차단기 내부의 단자 저항 변화로 인해 전류 분포가 고르지 않고 배전함 내부에 국지적인 핫스팟이 발생합니다. 5,000제곱미터 규모의 당사 제조 시설에서는 자동화된 마이크로 브레이커 생산 라인을 채택하여 이러한 문제를 방지합니다. 자동화된 펀칭 및 스폿 용접 기계는 내부 션트와 구리 접점 어셈블리를 정확한 위치에 고정하여 세 극 모두에 걸쳐 동일한 내부 저항 수준을 제공합니다.

복잡한 현장 문제에 대한 문제 해결 가이드

• C65 3극 DC 회로 차단기 토글 핸들은 초기 시스템 시작 중에 자동으로 중앙 위치로 재설정됩니다.

이런 일이 발생하는 이유:다운스트림 단락 회로가 존재하거나 양극 직렬 루프 점퍼 와이어가 음극 접점 단자에 잘못 연결되어 극 전체에 데드 단락이 발생하면 내부 기계적 래치가 떨어집니다.

문제를 해결하는 방법:주 전원 루프를 완전히 분리하십시오. 시리즈 회로도와 비교하여 루프 점퍼 구성을 확인하십시오. 스위치를 다시 켜기 전에 다운스트림 라인에서 절연 저항 테스터를 사용하여 단락된 와이어나 절연 파손을 찾으십시오.

• 한 극 포트는 인접한 터미널 포트에 비해 높은 온도 상승을 나타냅니다.

이런 일이 발생하는 이유:현장 설정 중에 해당 특정 포트의 터미널 나사에 토크가 부족했거나 터널 클램프 내의 와이어 가닥이 고르지 않게 압축되었습니다.

문제를 해결하는 방법:동력 전달을 차단합니다. 핫 포트에서 도체를 제거하고, 구리 연선에 아크 손상이나 산화가 있는지 검사하고, 필요한 경우 케이블을 다듬었다가 다시 벗겨낸 후 다시 삽입하고, 보정된 토크 렌치를 사용하여 나사를 2.5Nm로 조입니다.

엔지니어링 및 애플리케이션 FAQ

직렬 루프 구성으로 배선할 때 3P DC 차단기가 더 높은 전압을 처리할 수 있는 이유는 무엇입니까?

소형 회로 차단기의 각 독립 극 챔버는 오류 조건에서 최대 250V DC까지 안전하게 급냉하도록 설계되었습니다. 인버터로 나가기 전에 직렬로 연결된 두 개의 개별 극을 통해 양극 전류 경로를 계단식으로 연결함으로써 아크 발생 중 접점 전체의 총 전압 스트레스가 챔버당 500V에서 250V로 분할되어 시스템이 더 높은 전체 전압을 쉽게 처리할 수 있습니다.

포지티브 루프 점퍼를 건너뛰고 3개의 개별 극을 통해 3개의 개별 태양열 스트링을 배선하면 작동 결과는 무엇입니까?

3개의 독립 스트링을 직렬로 연결하지 않고 단일 차단기 섀시를 통해 실행하는 경우 각 스트링의 최대 전압 정격은 250V DC 미만으로 유지되어야 합니다. 개별 스트링이 이 임계값을 초과하고 오류가 발생하는 경우 해당 단극 챔버에는 결과적인 고전압 아크를 냉각하는 데 필요한 전압 분할 기능이 부족하여 내부 하우징이 파괴됩니다.

높은 일사량에 지속적으로 노출되면 밀봉된 결합기 인클로저 내부의 내부 바이메탈 스트립 교정에 어떤 영향을 줍니까?

당사의 바이메탈 스트립은 30°C의 통제된 공장 기준선에서 교정됩니다. 태양열이 내부 주변 조건을 최대 55°C까지 높이는 통풍이 되지 않는 실외 결합 상자에 넣을 경우 C65 3극 DC 회로 차단기 내부의 바이메탈 스트립이 조기에 팽창합니다. 이는 실제 열 과부하 트립 지점을 공칭 정격 전류의 약 83%~85%로 낮춥니다. 이에 대응하기 위해 엔지니어는 초기 시스템 설계 단계에서 패시브 냉각 루버를 통합하거나 차단기 정격 크기를 늘려야 합니다.
