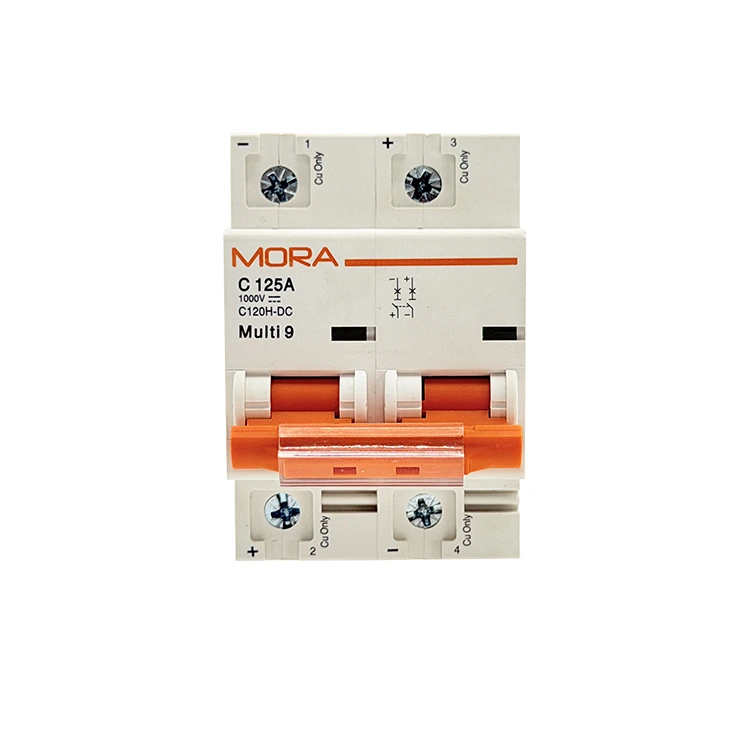

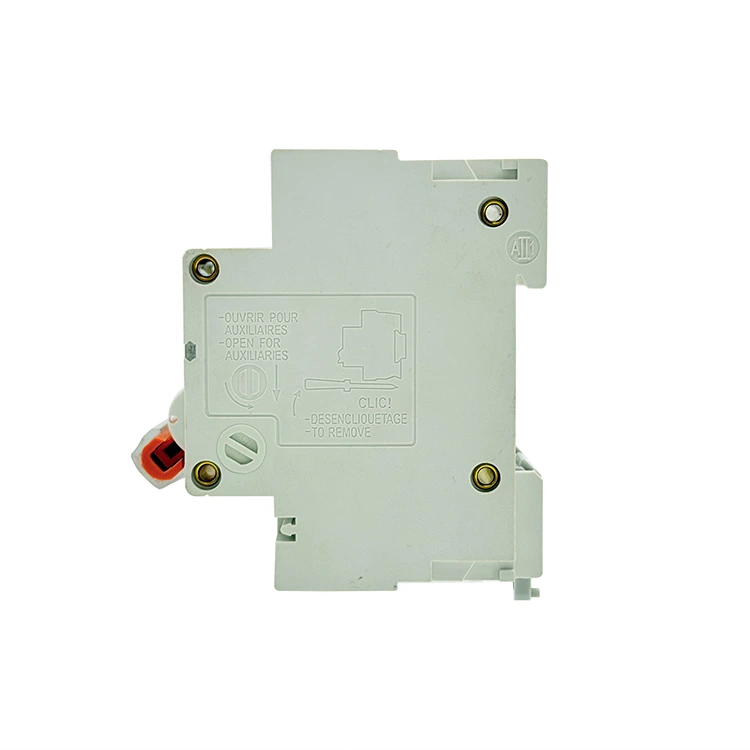

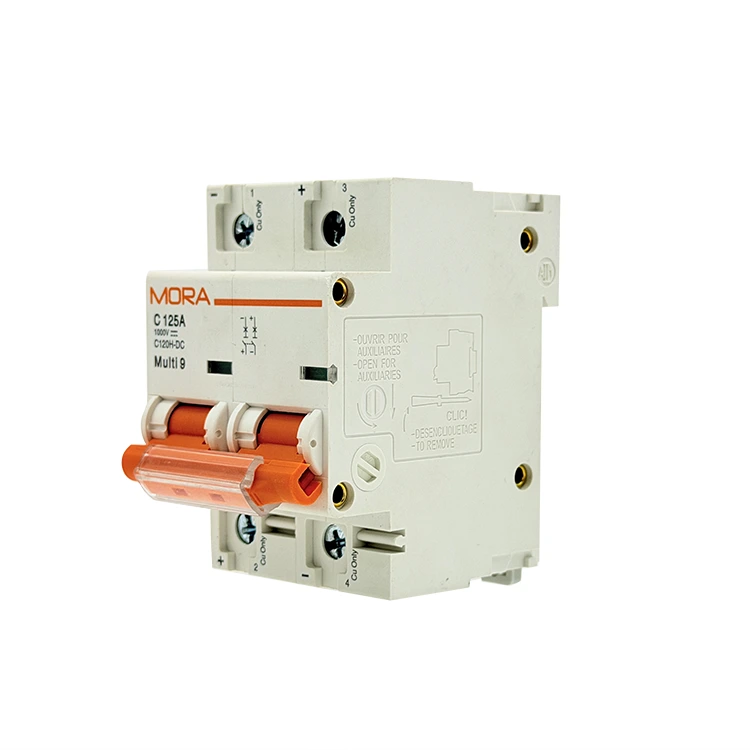

NC 시리즈 2P DC 소형 회로 차단기

중국에 본사를 둔 고급 NC 시리즈 2P DC 소형 회로 차단기 공장인 PUGAO(Mora)는 향상된 차단 용량과 간소화된 모듈식 프레임을 갖춘 고성능 2극 보호 스위치를 생산합니다. 모든 장치는 자동화된 점 용접과 최적화된 이중 영구 자석 아크 러너를 활용하여 중요한 통신, 에너지 저장 장치 및 상업용 태양광 인프라를 보호합니다.

NC 시리즈가 표준 DC 차단기와 다른 점은 무엇입니까?

산업용 DC 그리드는 더 높은 에너지 밀도와 더 엄격한 캐비닛 구성을 향해 빠르게 발전하고 있습니다. 기존 주거용 차단기는 축소 시 열 방출이 저하되는 반면, NC 시리즈 2P DC 소형 회로 차단기는 고신뢰성 상업용 작업을 위해 특별히 제작된 재설계된 내부 구조 아키텍처를 특징으로 합니다.

NC 시리즈는 이중 극 물리적 절연을 공간 절약형 모듈식 섀시에 통합함으로써 배전반 내부의 전면판 공간을 최소화하는 동시에 내부 연면 거리(두 전도성 부품 사이의 절연 재료 표면을 따른 최단 경로)를 확장하여 국부적인 추적 오류를 방지합니다.

고밀도 태양광 결합기 허브

최신 태양광 설치에는 더 작은 실외 인클로저에 더 많은 스트링 입력을 장착할 수 있는 소형 구성 요소가 필요합니다. The NC Series allows clean side-by-side array clustering, managing both the positive and negative return rails of a 600V DC string within a compact housing profile without sacrificing side-clearance ventilation.

중앙 집중식 통신 배터리 뱅크

안정화된 중저전압 배터리 백업으로 실행되는 통신 시스템의 경우 전체 랙을 떨어뜨리지 않고 오류를 해결하는 것이 중요합니다. 이 소형 회로 차단기는 독립적인 분기 회로 보호 기능을 제공하여 인접한 작업이 계속 작동하는 동안 단일 배터리 스트링 또는 충전 모듈을 즉시 격리합니다.

재료 사양

다음 엔지니어링 매트릭스는 자동화된 공장 테스트 라인에서 검증된 기본 작동 매개변수를 나타냅니다.

NC 시리즈는 어떻게 10kA 차단 용량을 달성합니까?

1. 이중 힘 자기 블로우아웃 채널

최대 600V DC의 더 높은 전압에서 전기 아크를 발생시키면 표준 회로 차단기 접점을 완전히 녹이는 지속적인 아크 플라즈마 이벤트로 쉽게 바뀔 수 있습니다. NC 시리즈 2P DC 소형 회로 차단기는 각 접점 경로의 양쪽에 내장된 이중 고강도 영구 자석을 통해 이 문제를 해결합니다. 접점이 분리되면 이 자석은 아크를 즉시 늘리는 방향성 자기장을 생성하여 아크를 은색 패드에서 밀어내고 견고한 11플레이트 강철 아크 슈트로 불어넣어 4.5밀리초 이내에 분할 및 냉각됩니다.

2. 고속 기계적 트립 교차 결합

Splitting the positive and negative rails across two distinct poles means both paths must open at exactly the same time. The NC Series utilizes a internal cross-linkage trip bar that locks both mechanical mechanisms together. 양극 측에서 과전류 오류가 발생하면 내부 막대가 정확히 동일한 순간에 음극을 기계적으로 트립하여 완전한 갈바닉 절연을 제공하고 위험한 전압 역류를 방지합니다.

3. 자동화된 레이저 스폿 용접 및 교정

Manual component assembly introduces structural variations that can cause uneven internal resistance between the two poles. PUGAO (Mora) eliminates this human variable by manufacturing the NC Series on a fully automated micro-breaker production line. 고급 레이저 점용접 기계는 구리 션트, 바이메탈 및 자기 코일을 정확한 기하학적 정렬로 고정하여 모든 생산 로트에서 균형 잡힌 내부 저항과 일치하는 트립 곡선을 보장합니다.

현장 설치 프로토콜

1. 제로 전압 확인:루프의 전원을 차단합니다. 모든 업스트림 태양광 분리 스위치 또는 배터리 분리 링크를 엽니다. Use a digital multimeter to test both the positive and negative incoming cables, confirming that 0V is present before inserting the wires into the terminal ports.

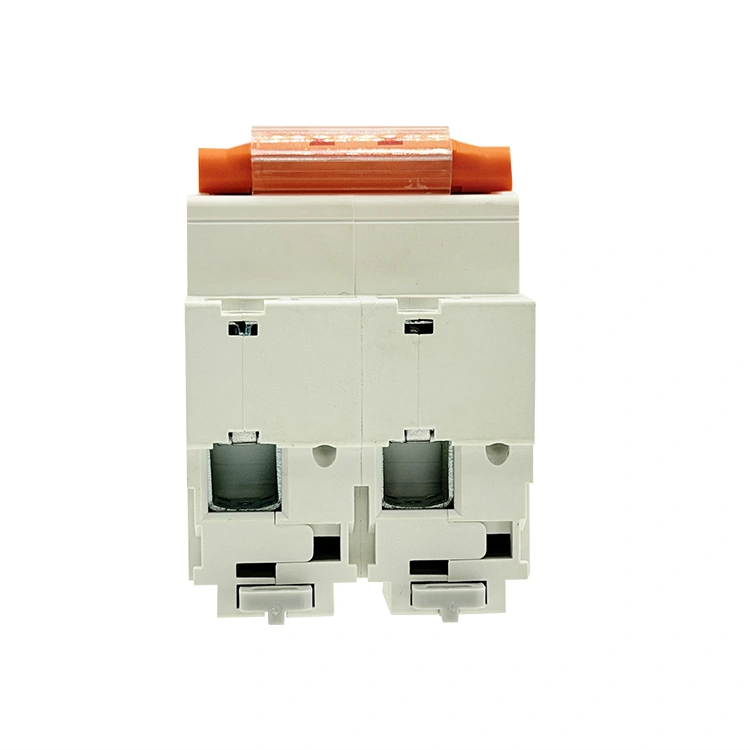

2. DIN 레일에 끼웁니다.레일 부착. NC 시리즈 프레임의 상단 후면 브래킷을 표준 35mm DIN 레일 위에 겁니다. 스프링이 장착된 플라스틱 슬라이더가 레일에 단단히 고정될 때까지 케이싱의 아래쪽 가장자리를 단단히 누릅니다.

3. 극성 마커를 정렬합니다.Polarity Match. NC 시리즈 2P DC 소형 회로 차단기의 전면에 찍힌 (+) 및 (-) 기호를 검사하십시오. 들어오는 양극 케이블을 극 1(양극으로 표시)의 상단에 연결하고, 들어오는 음극 케이블을 극 2(음극으로 표시)의 상단에 연결합니다. 경고: 이 레이아웃을 반대로 바꾸면 내부 자석이 아크를 냉각 슈트로 밀어넣는 것을 방지할 수 있습니다.

4. 토크 터미널 나사:보안 연결. 깨끗하게 벗겨낸 구리선 코어를 톱니 모양의 터널 클램프에 완전히 삽입합니다. 보정된 토크 드라이버를 사용하여 단자 나사를 2.0~2.5Nm로 조입니다. 느슨한 단자 연결은 조기 열 트립으로 이어지는 국부적인 열을 발생시킵니다.

신청 FAQ

NC 시리즈 10kA 차단 용량이 배터리 시스템용 표준 6kA 대안보다 안전한 이유는 무엇입니까?

Battery banks can deliver massive short-circuit currents within milliseconds during a direct fault. A breaker rated for only 6kA can experience contact welding or housing rupture if the fault energy exceeds its mechanical limits. NC 시리즈 2P DC 소형 회로 차단기의 업그레이드된 10kA 정격은 차단기 하우징을 파괴하거나 근처 구성 요소를 손상시키지 않고 이러한 심각한 고에너지 배터리 단락을 안전하게 제거할 수 있도록 보장합니다.

더 높은 DC 전압을 처리하기 위해 NC 시리즈 2P 차단기를 직렬 루프로 연결할 수 있습니까?

예. 시스템 전압이 단극 정격을 초과하는 경우 양극 도체를 직렬로 두 극을 통해 연결할 수 있습니다(극 1의 상단에 들어가고, 극 1의 하단에서 극 2의 상단으로 점프하고, 극 2의 하단에서 나가기). 이는 두 개의 개별 아크 챔버에 걸쳐 총 전압을 분할하므로 차단기가 더 높은 전체 전압을 안전하게 관리할 수 있습니다.

설계 엔지니어는 밀봉된 실외 인클로저 내부의 높은 주변 열을 어떻게 설명해야 합니까?

The internal bimetallic strips are calibrated at a factory standard baseline of 30°C. 주변 열과 직사광선이 내부 온도를 최대 55°C까지 높이는 통풍이 되지 않는 실외 결합 상자 내부에 장착하면 바이메탈 요소가 미리 팽창합니다. This lowers the actual thermal trip point to roughly 83% to 85% of its rated current. 불필요한 트립을 방지하려면 엔지니어는 패시브 냉각 루버를 통합하거나 표준 열 경감 테이블을 적용하여 차단기 정격 크기를 늘려야 합니다.
