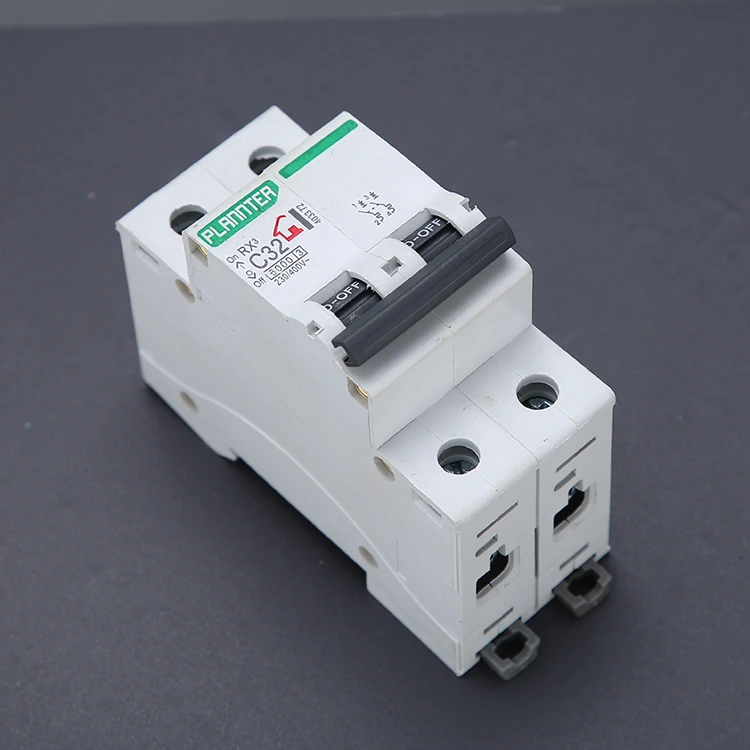

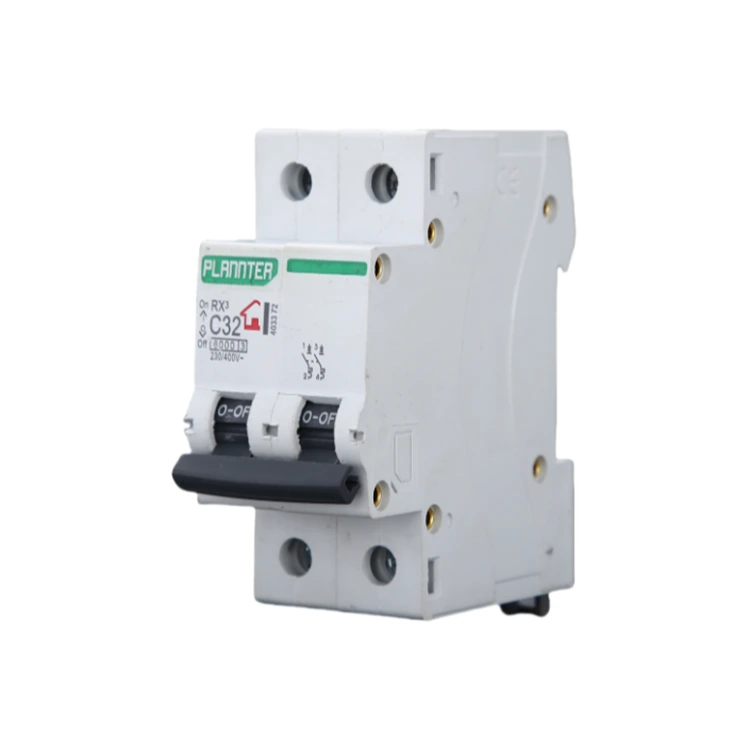

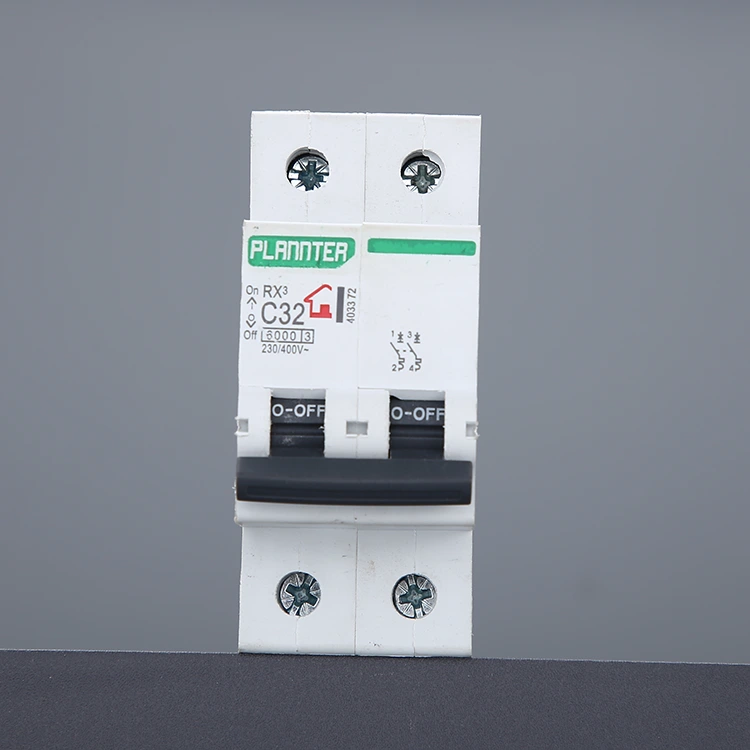

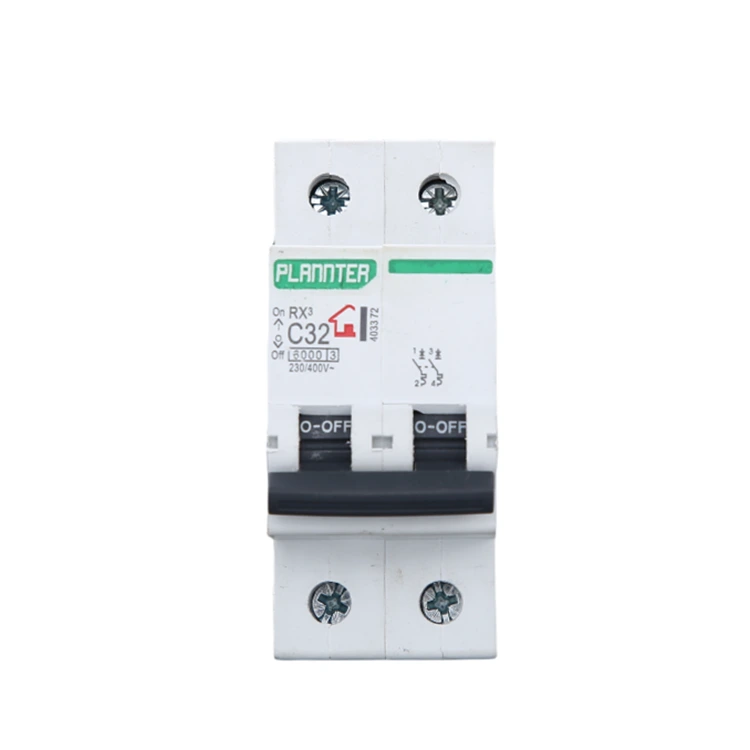

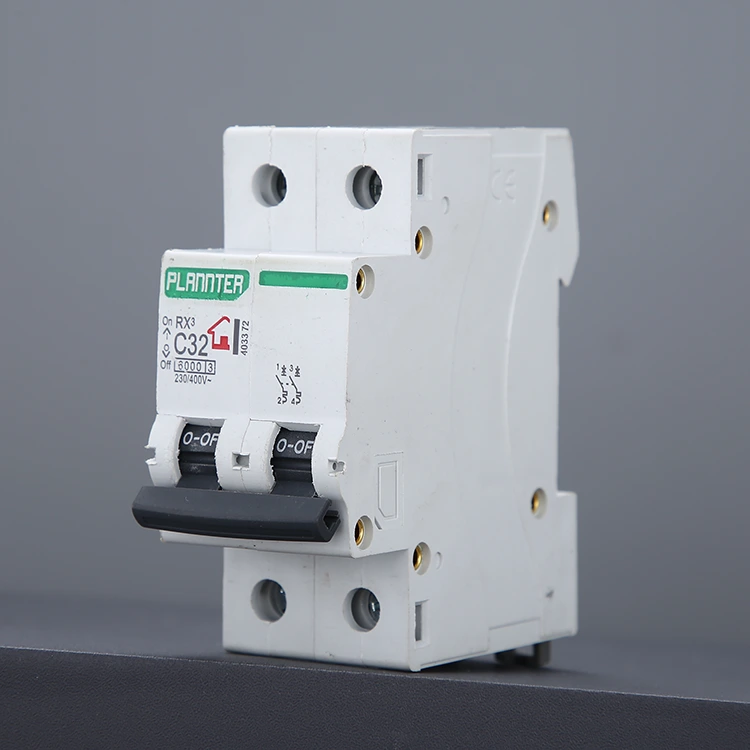

DZ47 공기 스위치 회로 차단기

PUGAO(Plannter Electric) 공장에서 제공하는 고품질 DZ47 공기 스위치 회로 차단기는 AC 회로에 사용되는 일종의 전기 보호 장치로, 2개의 독립 극이 있어 회로의 파이어 와이어와 제로 와이어를 동시에 차단할 수 있습니다. 내장된 열 자기 스트리핑 메커니즘 또는 전자 스트리핑 메커니즘을 통해 회로의 전류 변화를 실시간으로 모니터링하고 회로에 과부하, 단락 및 기타 비정상적인 상황이 발생하는 경우 DZ47 에어 스위치 회로 차단기는 신속하고 자동으로 연결을 끊어 전원 공급 장치를 차단하여 장비 손상, 회로 화재 및 기타 안전 사고를 방지할 수 있습니다. PUGAO에서 제조한 제품은 CE, CCC 및 ISO9001 인증서를 엄격하게 준수합니다.

작동 원리

DZ47 공기 스위치 회로 차단기는 고도로 표준화된 제품입니다. PUGAO의 성숙한 제조 공정과 첨단 기술은 열 트리핑, 자기 트리핑 및 공기 아크 소화라는 세 가지 핵심 작동 원리를 활용합니다. 당사의 제품은 전 세계 수천 개의 전기 시스템을 안정적으로 보호합니다.

1. 온천여행

회로 차단기에는 열팽창 계수가 다른 두 개의 금속으로 구성된 바이메탈 스트립이 포함되어 있습니다. 회로 전류가 정격 값을 초과했지만 아직 단락 수준에 도달하지 않은 경우 전류에서 발생하는 열로 인해 바이메탈 스트립이 한쪽으로 구부러집니다.

미리 설정된 각도로 구부린 후 기계적 연결이 작동되어 회로 차단기가 작동됩니다. 14년간 축적된 교정 경험을 활용하여 당사의 바이메탈 스트립은 고순도 재료로 제작되어 전류 변동에 민감하고 일관되게 반응합니다.

2. 자기 트립

회로 차단기에는 전자기 코일이 포함되어 있습니다. 단락이 발생하면 전류가 순간적으로 정상 값의 몇 배 또는 심지어 수십 배까지 급증합니다. 이 엄청난 전류는 코일에 강력한 자기장을 생성하여 피스톤처럼 전자석 뼈대를 순간적으로 끌어당깁니다.

전기자는 트리핑 메커니즘에 직접 영향을 주어 밀리초 수준의 순간 전력 차단을 달성합니다.

우리 공장에서는 고주파 전류 충격으로 인해 메커니즘이 막히거나 고장나지 않도록 하기 위해 고전도 구리와 완전 자동화된 스폿 용접 프로세스를 사용합니다.

3. 아크소화장치

접점이 분리되는 순간, 고전압 전류가 공기를 분해하여 고온 아크를 생성하고, 이 아크는 특별히 설계된 아크 소화 챔버로 유입됩니다. 여러 겹의 금속 그리드가 아크를 여러 개의 작은 세그먼트로 나누어 급속 냉각 및 소화시켜 접점의 화상을 방지합니다.

당사의 DZ47 시리즈는 소호 그리드의 배열 밀도를 최적화하여 빈번한 트립 조건에서도 내부 구성 요소를 효과적으로 보호합니다.

기술적 장점

PUGAO의 DZ47 공기 스위치 회로 차단기는 고성능 열자기 분리 기술을 활용하여 다양하고 복잡한 작동 조건에서 정확하고 안정적인 작동을 보장합니다. 이 제품에는 다음과 같은 핵심 장점이 있습니다.

높은 차단 용량: 표준 모델은 도시 전력망 및 산업 환경의 단락 보호 요구 사항을 충족하는 최대 6kA의 차단 용량을 갖습니다.

넓은 전압 적용성: AC 230/400V 시스템 지원, 강력한 호환성, 다양한 국가 및 지역 전력망 표준에 적용 가능.

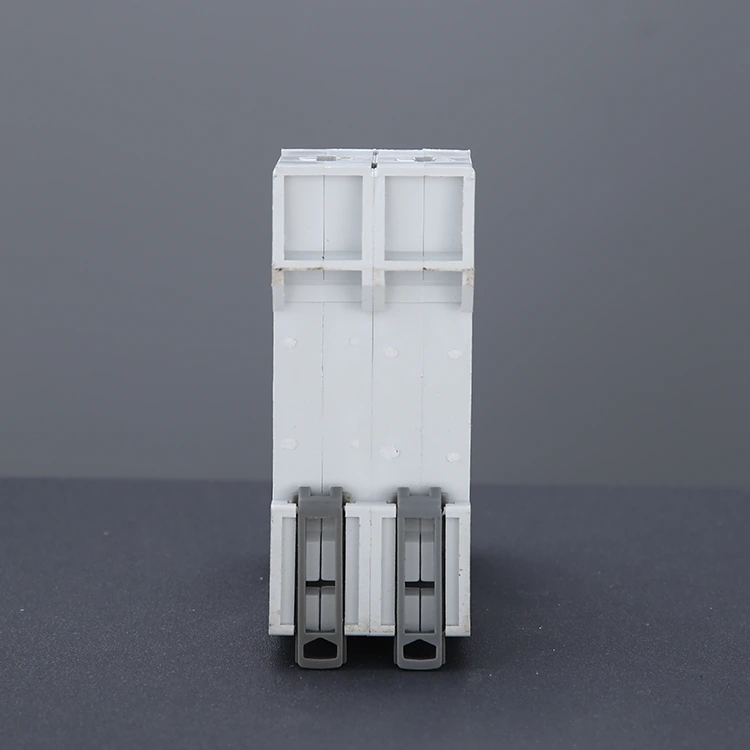

모듈형 설계: 컴팩트한 크기, DIN 레일 장착 지원, 모든 종류의 배전함 및 제어 캐비닛에 쉽게 통합 가능.

강력한 아크 소화 기능: DZ47 공기 스위치 회로 차단기는 다층 세라믹 스페이서와 금속 아크 소화 그릴을 결합한 구조를 채택하여 아크를 효과적으로 억제하고 서비스 수명을 연장합니다.

긴 기계적 수명: 엄격한 테스트를 거친 후 기계적 작동 수명은 최대 10,000회 이상입니다.

FAQ

Q: DZ47 시리즈 회로 차단기를 DC 시스템에 사용할 수 있습니까?

A: 아니요. DZ47 시리즈는 AC용으로 특별히 설계된 공기 스위치입니다. 교류(AC)는 제로 크로싱 특성을 가지며 내부 아크 소화 그리드는 아크를 효과적으로 소멸시킵니다.

직류(DC)에는 제로 크로싱 특성이 없습니다. AC 회로 차단기를 사용하면 아크가 꺼지지 않아 화재가 발생할 수 있습니다. 태양광 또는 배터리 시스템이 필요한 경우 특정 DC 회로 차단기 사양을 문의하시기 바랍니다.

Q: 세 가지 다른 트리핑 곡선(B, C, D) 중에서 어떻게 선택합니까?

A: 선택은 로드 유형에 따라 다릅니다.

유형 B(3-5In): 순수 저항 히터 및 컴퓨터 장비와 같은 낮은 돌입 전류 부하에 적합합니다.

Type C(5-10In): 가장 일반적인 사양으로 조명 기구, 일반 가전제품, 상업용 배전 장치에 적합합니다.

유형 D(10-14In): 소형 모터, 압축기 또는 산업용 변압기와 같이 시동 전류가 매우 높은 장비에 적합합니다.

Pugao는 엔지니어링 도면을 기반으로 정확한 선택 조언을 제공할 수 있는 전문 기술 팀을 보유하고 있습니다. 귀하의 요구 사항을 보내고 무료 견적을 받으려면 저희에게 연락하십시오!

추가적인 기술적 질문이 있는 경우 즉시 당사 엔지니어에게 문의하시기 바랍니다. 우리는 신속하게 응답할 것입니다.
