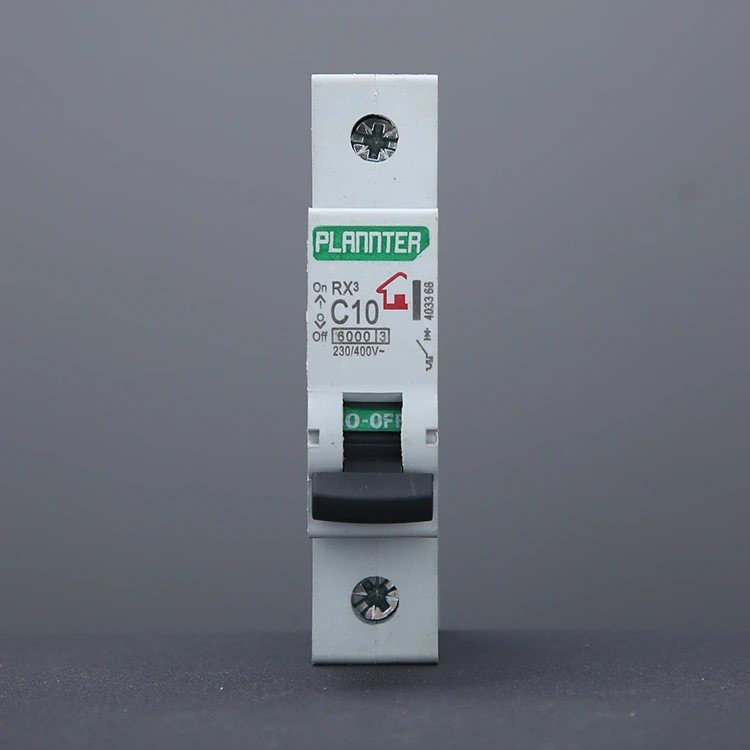

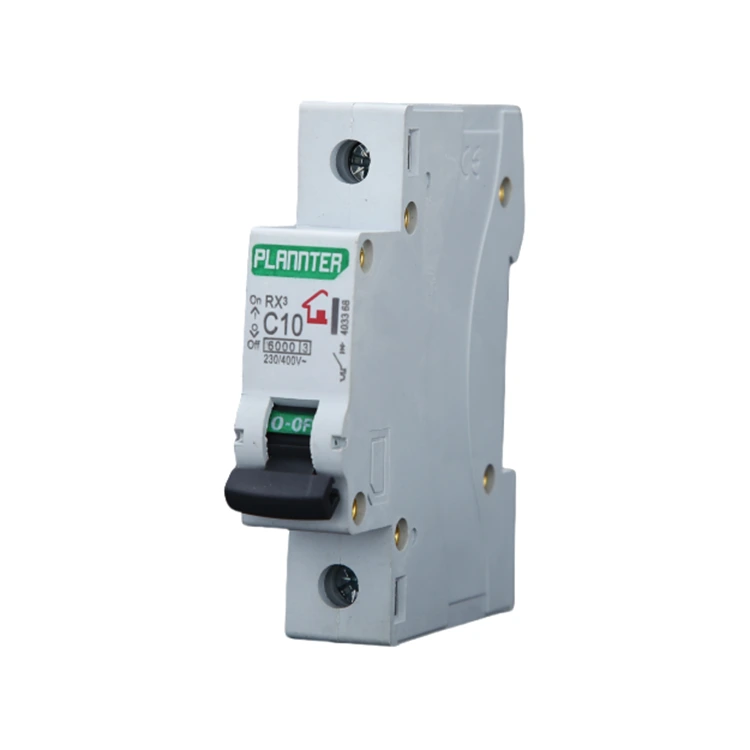

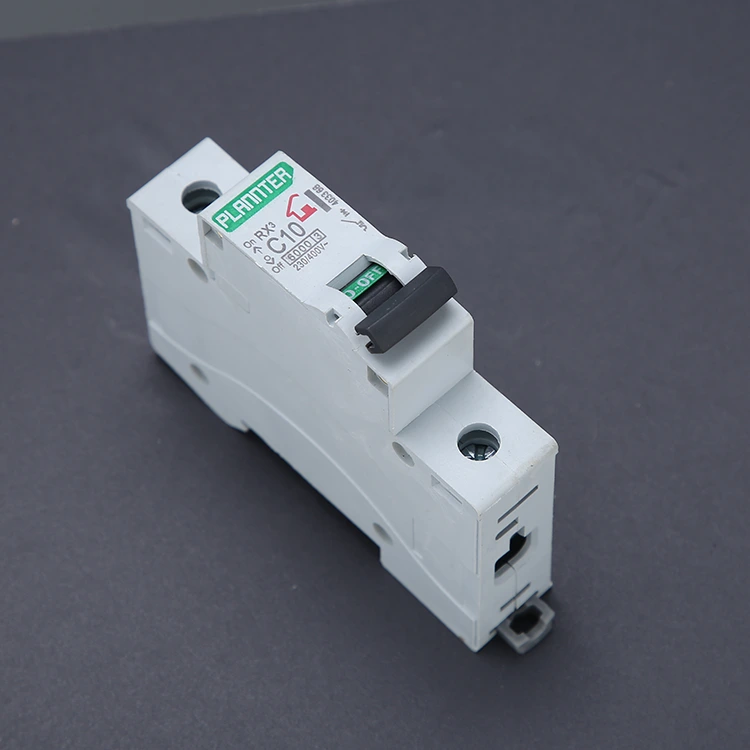

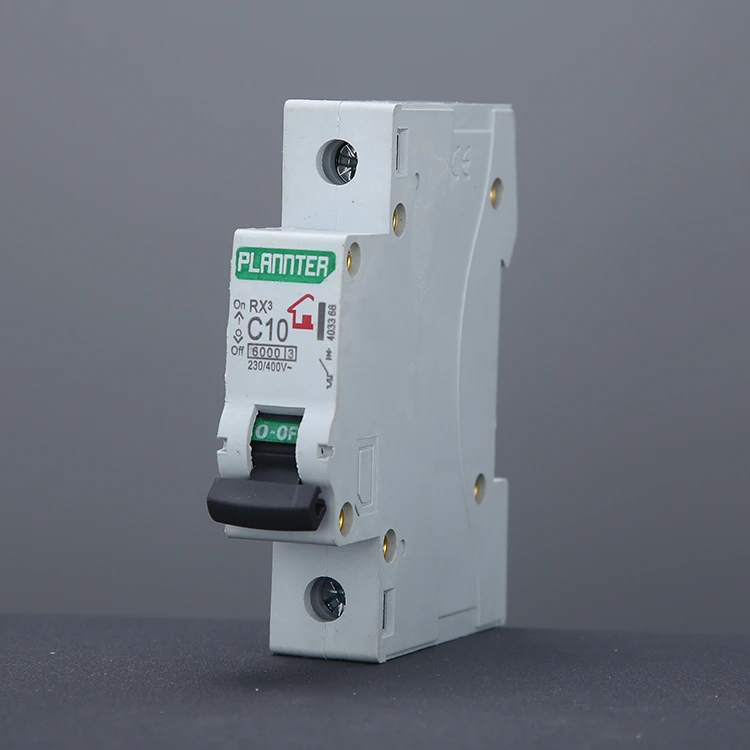

공기 스위치 회로 차단기

PUGAO(Plannter Electric)는 중국의 전문 제조 및 공급업체입니다. 당사 Air-Switch 차단기(MCB)의 부피는 기존 제품(표준 1P 너비 18mm)의 1/3에 불과하며 레일 장착을 지원하고 교체 시간을 2분 이내에 제어할 수 있으며 투명 쉘은 문제 해결에 편리합니다. 과부하 열 방출 및 단락 자기 방출 이중 보호 기능을 갖춘 안전 성능, 아크 소멸 기술은 400V 복구 전압, 아크 소멸 시간 <0.1초를 견딜 수 있습니다.

적응성이 넓은 공기 스위치 회로 차단기는 -5°C ~ 40°C 환경에 적합합니다. 경제적 이점은 퓨즈 시스템보다 40% 낮은 비용으로 10,000회 작동 수명으로 입증됩니다. 응용 분야에는 정격 전류(6A~125A), 차단 용량(국내용 6kA, 산업용 ≥10kA)에 중점을 두고 선택해야 하는 가정용 및 산업용 회로 보호가 포함됩니다.

공기 스위치 회로 차단기란 무엇입니까?

에어 스위치 회로 차단기는 공기를 아크 소화 매체로 활용하는 회로 보호 장치입니다. 과부하나 합선이 발생한 경우 자동으로 전원 공급을 차단하도록 설계되어 배선과 장비 모두의 안전을 보호합니다.

스위치가 고전류 흐름을 중단하면 접점 사이에 강렬한 고온 전기 아크가 형성됩니다. 이 아크가 즉시 꺼지지 않으면 스위치가 타거나 화재가 발생할 수도 있습니다.

공기 스위치는 특별히 설계된 내부 아크 소화 챔버를 갖추고 있습니다. 아크가 발생하면 이 챔버로 유입되어 수많은 작은 아크로 분할되고 주변 공기에 의해 급속히 냉각되어 아크가 소멸됩니다.

애플리케이션

1. 가전제품 보호: 소형 회로 차단기는 가정용 전기의 안전을 보장하기 위해 에어컨, 세탁기 및 기타 가전 제품에 널리 사용됩니다. 장비와 개인의 안전을 보호하십시오.

2. 산업 응용: 공기 스위치 회로 차단기는 산업 자동화, 전력 시스템 및 통신 장비, 과부하 및 단락 보호에 매우 중요하며 복잡한 전기 시스템에서도 안정적인 작동을 보장할 수 있습니다.

이점

좋은 안전 성능: PUGAO는 자체 기술팀을 보유하고 있으며 첨단 전자 제어 기술을 채택하여 최고 수준의 안전 보호 기능을 갖추고 전기 이상 시 자동으로 전원 공급을 차단하여 화재 및 기타 사고를 효과적으로 예방할 수 있습니다.

쉬운 설치 및 유지 관리: 컴팩트하고 편리하며, 새로운 장비를 설치하든 회로를 정밀 검사하든 일상적인 유지 관리 및 교체가 쉽고 빠릅니다.

강력한 적용성: 공기 스위치 회로 차단기는 사양 매개변수, 브랜드 등을 포함하여 다양한 전기 시스템의 필요에 따라 맞춤화될 수 있습니다.

사용 권장 사항

1. 올바른 정격 전류를 선택하십시오

에어 스위치 회로 차단기의 정격 전류는 실제 부하 전류의 1.2~1.5배 이상이어야 합니다. 너무 낮은 정격을 선택하면 트립이 자주 발생할 수 있고, 너무 높은 정격을 선택하면 보호 감도가 손상될 수 있습니다. 귀하의 프로젝트에 대한 구체적인 세부 사항을 제공해 주시면 PUGAO가 귀하의 요구 사항을 평가하고 적합한 솔루션을 추천해 드립니다.

2. 부하에 따라 적절한 트리핑 곡선을 선택하십시오.

유형 B: 조명 및 저항 부하

유형 C: 범용 장비, 전원 콘센트 및 소형 모터

D형: 돌입 전류가 크고 모터가 큰 장비

확실하지 않은 경우 C-Curve를 우선적으로 선택하세요. C-Curve가 가장 다양한 기능을 제공하기 때문입니다.

3. 올바른 설치

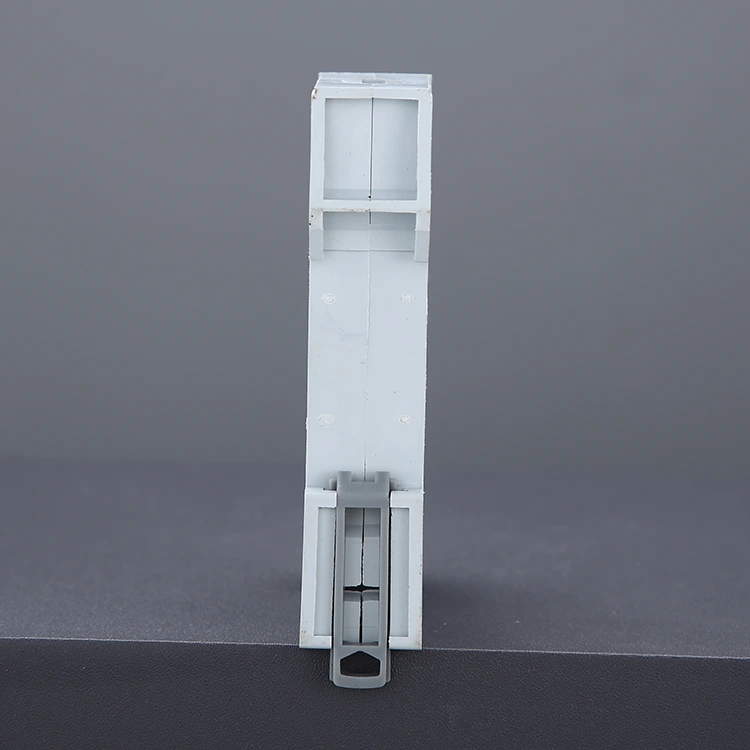

ACB 설치 시 표준 DIN 레일에 장착해야 합니다. 느슨해짐과 이에 따른 과열을 방지하기 위해 배선 단자를 단단히 조여야 합니다. 지정된 게이지 요구 사항을 준수하는 와이어를 사용하십시오(예: 32A 등급의 경우 와이어 단면적 ≥ 4mm² 권장).

권장 설치 환경: 건조하고 통풍이 잘 되는 배전함 안에 설치하세요. 고온, 습도 또는 부식성 환경에 노출되지 않도록 하십시오. 필요한 경우 추가 보호 인클로저를 설치하십시오.

4. 장기간의 전체 부하 작동을 피하십시오

실제 동작 전류는 정격값의 70~80% 이내로 유지하는 것이 좋습니다. 최대 부하에서 장시간 작동하면 온도가 과도하게 상승하고 서비스 수명이 단축될 수 있습니다.

일반적인 결함 및 문제 해결

공기 스위치 회로 차단기의 결함은 일반적으로 과부하, 배선 불량 또는 부적절한 제품 선택으로 인해 발생합니다. 올바른 제품 선택, 적절한 설치 및 정기 검사를 통해 잠재적인 문제의 90% 이상을 효과적으로 방지할 수 있습니다.

제품 배송과 함께 설치, 사용 및 유지 관리에 관한 포괄적인 권장 사항을 제공합니다. 다음과 같은 일반적인 문제 목록은 유용한 참고 자료로 사용됩니다.

1. 빈번한 트립

징후: 고출력 제품을 일정 시간 작동시킨 후 자동으로 차단기가 작동되며, 스위치를 만지면 눈에 띄게 따뜻한 느낌이 듭니다.

원인:

과도한 부하: 회로 내에서 작동하는 기기에 의해 소비되는 총 전류가 회로 차단기의 정격 전류 용량을 초과합니다.

높은 주변 온도: 배전함 내 열 방출이 불량하면 회로 차단기의 내부 열 감지 구성 요소가 조기에 트리거됩니다.

해결책: 동일한 회로에 연결된 고전력 기기의 수를 줄여 부하를 분산시킵니다.

부하가 실제로 필요하고 기존 배선 사양에서 허용하는 경우 전류 정격이 더 높은 회로 차단기로 업그레이드하십시오.

2. 순간 트립

징후: 회로 차단기를 닫거나 특정 가전 제품을 연결한 직후 차단기가 순간적으로 작동합니다. 종종 큰 소리나 눈에 보이는 스파크가 동반됩니다.

원인:

라인 단락 회로: 활선이 중성선과 직접 접촉했습니다.

손상된 기기: 연결된 기기 중 하나에서 내부 전기 고장 또는 단락이 발생했습니다.

해결책: 차단기를 반복적으로 강제로 닫으려고 하지 마십시오. 해당 특정 회로에 연결된 모든 기기의 플러그를 뽑은 다음 차단기를 다시 닫아보세요.

차단기가 더 이상 작동하지 않으면 기기 중 하나에 결함이 있음을 나타냅니다. 계속해서 작동하면 벽에 내장된 배선이 손상된 것이므로 전문 전기 기술자의 검사가 필요함을 의미합니다.

3. 토글 레버가 재설정되지 않습니다.

징후: 넘어진 후 토글 레버가 느슨해지거나 축 늘어지는 느낌이 듭니다. "ON" 위치로 밀면 즉시 "OFF" 위치로 돌아갑니다.

원인:

오류가 해결되지 않음: 라인 내에 단락 또는 심각한 과부하가 여전히 존재합니다. 회로 차단기의 "자유 트립" 메커니즘이 작동하여 보호 기능을 제공합니다.

내부 메커니즘 손상: 극심한 단락 사고 이후 내부 접점이 서로 용접되었거나 기계식 스프링이 피로 손상을 입을 수 있습니다.

해결책: 먼저 잔류 전류 장치(RCD)의 재설정 버튼이 튀어 나오지 않았는지 확인하십시오.

외부 결함을 배제한 후에도 차단기를 닫을 수 없으면 차단기 자체가 손상된 것이므로 교체해야 함을 나타냅니다.

4. 단자 과열 또는 하우징 변색

징후: 타는 냄새가 나거나 차단기 배선단자 주변의 플라스틱 하우징이 누렇거나 검게 변색된 경우.

원인:

느슨한 연결: 이는 가장 위험한 위험 요소입니다. 나사를 제대로 조이지 않으면 접촉 저항이 증가하여 극심한 열이 발생합니다.

일치하지 않는 와이어 게이지: 너무 얇은 와이어를 사용하면 열이 회로 차단기로 직접 전달됩니다.

해결책: 즉시 전원을 차단하세요! 전선의 탄 부분을 잘라내고 절연체를 새로 벗긴 다음 나사를 단단히 조입니다. 열로 인해 회로 차단기 하우징이 변형된 경우 장치 전체를 교체해야 합니다.

5. 작동 시 특유의 윙윙거리는 소리가 납니다.

징후: 작동 중 회로 차단기는 희미하지만 지속적인 전자 윙윙거리는 소리(AC 전류의 특성)를 발생시킵니다.

원인:

전자기 메커니즘 진동: 내부 전자기 전기자가 고르지 않거나 이물질이 메커니즘에 들어갔습니다.

고전류 부하: 최대 용량에 가깝게 작동할 때 자기장의 힘으로 인해 내부 구성 요소가 약간 공진합니다.

해결책: 매우 희미한 윙윙거리는 소리는 일반적으로 정상입니다. 그러나 소리가 크거나 강하면(특히 과열이 동반되는 경우) 내부 구성 요소가 노화되었음을 나타냅니다. 장치 교체를 권장합니다.
